Utrata stabilnej łączności, błędy transmisji danych, zakłócenia pracy sensorów czy niestabilne działanie komputerów pokładowych. W pojeździe autonomicznym problem z kompatybilnością elektromagnetyczną może dotyczyć nie tylko pojedynczego modułu, ale wpływać na działanie całej platformy. Dlatego ekranowanie pojazdów autonomicznych trzeba rozpatrywać jako element całej architektury EMC, a nie jako pojedynczą operację wykonywaną na końcu projektu.
Ma to szczególne znaczenie w sektorze obronnym. Drony, bezzałogowe pojazdy lądowe i inne autonomiczne platformy wykorzystują coraz więcej elektroniki pracującej na ograniczonej przestrzeni: systemy GNSS i INS, radiomodemy, sensory EO/IR, radary i lidary, sterowniki napędów, systemy zarządzania energią, komputery misji oraz jednostki realizujące algorytmy AI. Z tego względu EMC dronów i innych platform bezzałogowych staje się zagadnieniem systemowym.
Każdy z tych elementów może być zarówno źródłem zaburzeń elektromagnetycznych, jak i urządzeniem podatnym na ich działanie. Dlatego EMC nie powinno być poprawką wprowadzoną po zbudowaniu prototypu. Powinno być jednym z parametrów konstrukcyjnych analizowanych już podczas projektowania platformy.
Jednocześnie trzeba jasno rozróżnić zakres tych rozwiązań. Ekranowanie EMI/RFI, filtracja i absorpcja elektromagnetyczna służą zapewnieniu kompatybilności elektromagnetycznej systemu. Nie są „technologią stealth” i nie stanowią samodzielnego zabezpieczenia przed celowym zagłuszaniem systemów GNSS lub łączności.
Pojazd autonomiczny to mobilne środowisko elektromagnetyczne
W jednej platformie mogą równocześnie funkcjonować odbiorniki nawigacyjne, radary, lidary, kamery, systemy łączności, radiomodemy, komputery, przetwornice, BMS oraz sterowniki silników. Niektóre z tych urządzeń pracują z bardzo małymi poziomami sygnałów. Inne generują szybkozmienne prądy lub sygnały wysokiej częstotliwości. Wszystkie znajdują się blisko siebie, korzystają ze wspólnego systemu zasilania i są połączone rozbudowanymi wiązkami.
W efekcie ekranowanie pojazdów bezzałogowych i ich kompatybilność elektromagnetyczną należy rozpatrywać na poziomie całej architektury platformy, a nie tylko pojedynczej obudowy. W projektach defence jednym z punktów odniesienia może być MIL-STD-461 dla wyposażenia i podsystemów oraz wymagania systemowe wynikające z MIL-STD-464 - zawsze zgodnie z konkretną specyfikacją projektu.
Szerszy kontekst dotyczący technologii ekranowania i zabezpieczeń elektromagnetycznych w wojsku oraz wpływu zakłóceń na bezpieczeństwo infrastruktury wojskowej opisujemy również w Akademii ASTAT.
Problem EMC może ujawnić się dopiero podczas integracji systemu
Pojedynczy moduł może pracować prawidłowo na stanowisku testowym, a problemy mogą pojawić się dopiero po zamontowaniu go obok przetwornicy, radaru, radiomodemu lub sterownika napędu.
Skutkami nieprawidłowo zaprojektowanej kompatybilności elektromagnetycznej mogą być między innymi niestabilna komunikacja, błędy transmisji, zakłócenia sensorów i systemów nawigacyjnych, restarty sterowników, nadmierna emisja elektromagnetyczna lub niewystarczająca odporność urządzeń.
W platformach wojskowych dochodzi do tego wymagające środowisko elektromagnetyczne wynikające z obecności systemów radiowych, radarowych i innych urządzeń wykorzystujących energię elektromagnetyczną. Dlatego jednym z najdroższych scenariuszy jest odkrycie problemu dopiero podczas końcowych badań. Na tym etapie zmiana konstrukcji obudowy, wiązki, PCB albo lokalizacji filtra może oznaczać kolejną iterację prototypu i opóźnienie całego projektu.
Ekranowanie pojazdu autonomicznego nie kończy się na obudowie
Nie istnieje pojedynczy materiał, który rozwiązuje wszystkie problemy EMC. Część zaburzeń sprzęga się poprzez pola elektromagnetyczne, część jest przenoszona po przewodach zasilających lub sygnałowych. Co więcej, te mechanizmy nie funkcjonują całkowicie niezależnie - przewód przenoszący zaburzenie przewodzone może jednocześnie zachowywać się jak antena i emitować energię elektromagnetyczną.
Dlatego skuteczna koncepcja może obejmować równocześnie ekranowanie obudowy, uszczelki EMI, prawidłowe zakończenie ekranów kabli, bonding i wyrównanie potencjałów, filtry EMC oraz lokalne materiały absorbujące.
Szczególnej uwagi wymagają miejsca przerwania ekranu: złącza, przepusty, pokrywy, panele serwisowe, szczeliny pomiędzy elementami obudowy i otwory wentylacyjne. Nawet materiał o bardzo wysokiej skuteczności ekranowania nie zapewni oczekiwanych parametrów całego urządzenia, jeżeli ciągłość elektryczna ekranu zostanie przerwana.
Farby przewodzące - jak ekranować lekkie obudowy z tworzyw i kompozytów
W dronach i innych platformach mobilnych masa ma znaczenie konstrukcyjne. Z tego powodu część obudów elektroniki wykonuje się z tworzyw sztucznych lub materiałów kompozytowych, które same w sobie nie tworzą przewodzącego ekranu.
Jedną z metod są farby przewodzące EMI nanoszone na powierzchnię obudowy. Po prawidłowym połączeniu z pozostałymi elementami konstrukcji powłoka może stać się częścią ekranu ograniczającego emisję i przenikanie zaburzeń EMI/RFI. W praktyce ekranowanie EMI drona może dotyczyć m.in. obudów autopilota, komputera misji, modułów GNSS/INS, radiomodemów, systemów transmisji obrazu, payloadów EO/IR, BMS i sterowników.

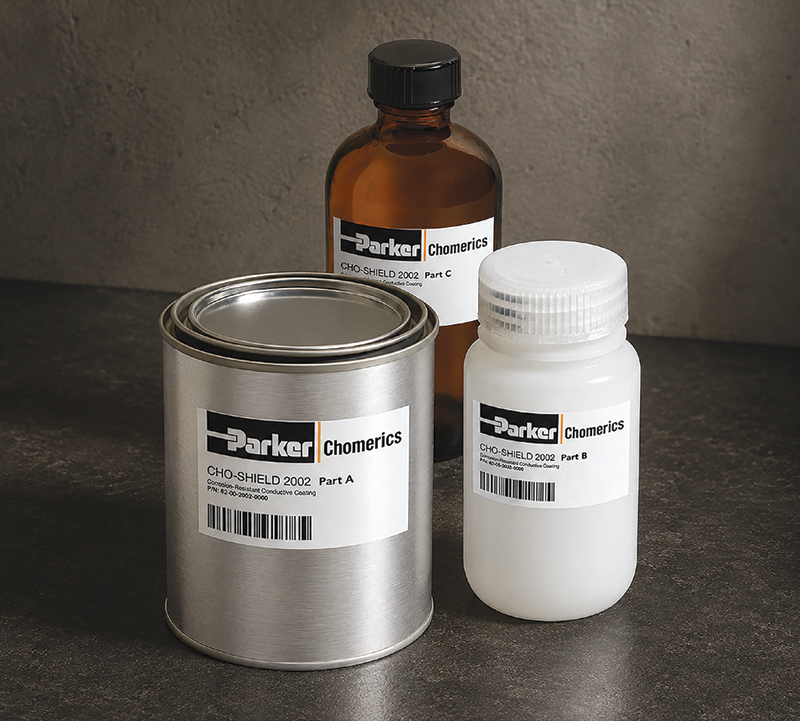

ASTAT wykorzystuje m.in. powłoki z rodziny Parker Chomerics CHO-SHIELD przeznaczone do ekranowania EMI/RFI, uziemienia i wyrównania potencjałów. Dobór konkretnej powłoki zależy jednak od podłoża, wymaganej przewodności, masy, geometrii elementu, warunków środowiskowych, technologii aplikacji oraz sposobu połączenia powłoki z pozostałą częścią ekranu.
Aplikacja powłoki jest częścią projektu EMC

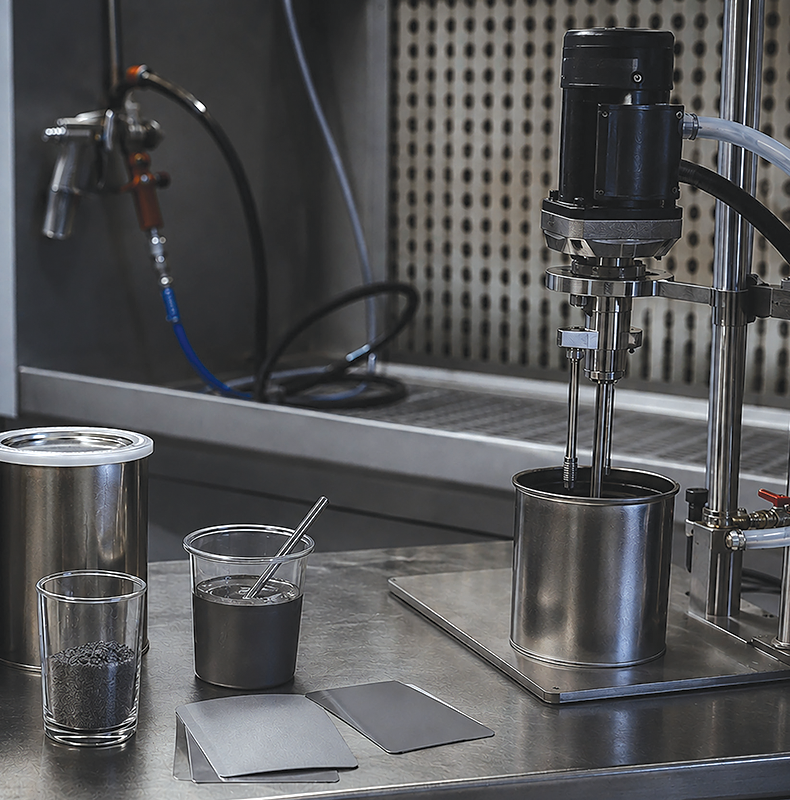

W przypadku farb przewodzących liczy się nie tylko sam materiał. ASTAT opracował własną technologię malowania farbami przewodzącymi wykorzystującą zamknięty obieg i ciągłe mieszanie materiału. Rozwiązanie pomaga utrzymywać równomierne rozmieszczenie cząstek metalicznych podczas aplikacji. Proces obejmuje przygotowanie i maskowanie elementu, natrysk, oczyszczenie oraz kontrolę jakości, w tym pomiary grubości powłoki i rezystancji powierzchniowej.
To ważna różnica pomiędzy sprzedażą samego materiału a przygotowaniem rozwiązania do zastosowania w rzeczywistym projekcie. Rezystancja powierzchniowa i grubość powłoki nie są jednak automatycznie równoważne skuteczności ekranowania gotowej obudowy. Na wynik wpływają także geometria, szczeliny, złącza, uszczelnienia, bonding i wszystkie inne miejsca, przez które energia elektromagnetyczna może przenikać.
Uszczelki EMI, FIP i przewodzące O-ringi - ciągłość ekranu na połączeniach
Obudowa urządzenia rzadko jest monolitem. Musi mieć pokrywy, złącza, miejsca serwisowe i połączenia mechaniczne. W tych punktach stosuje się uszczelki EMI, których zadaniem jest zapewnienie kontaktu elektrycznego pomiędzy elementami obudowy przy jednoczesnym spełnieniu wymagań mechanicznych i - zależnie od konstrukcji - środowiskowych.

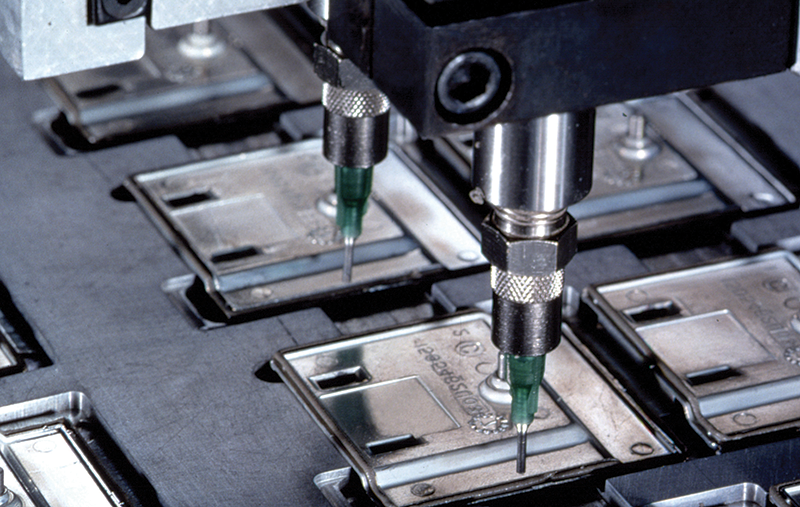

W przypadku małych urządzeń i skomplikowanych geometrii szczególnie istotna może być technologia FIP EMC (Form-In-Place). Przewodzący materiał uszczelniający jest nanoszony bezpośrednio na element, co pozwala dopasować kształt uszczelki do geometrii konkretnego modułu i uzyskać powtarzalny proces aplikacji.
W zależności od konstrukcji możliwe są również przewodzące O-ringi i dedykowane uszczelki płaskie. Elementy mogą być wykonywane pod konkretną geometrię za pomocą technologii takich jak sztancowanie, laser czy nóż oscylacyjny. W finalnej publikacji nie deklarujemy cięcia waterjetem bez dodatkowego potwierdzenia zakresu tej usługi.
Kiedy ekranowanie nie wystarcza? Rola absorberów elektromagnetycznych
W niektórych konstrukcjach problemem nie jest wyłącznie przenikanie pola przez obudowę. Przy dużej gęstości elektroniki, radarach, szybkich układach cyfrowych czy systemach pracujących w wyższych częstotliwościach mogą pojawiać się lokalne sprzężenia i rezonanse wewnątrz modułu.
W takich sytuacjach elementem rozwiązania mogą być absorbery mikrofalowe i elektromagnetyczne, których zadaniem jest pochłanianie części energii w określonym zakresie częstotliwości. To kolejny argument, aby rozpoczynać projekt od identyfikacji mechanizmu zakłócenia, a nie od wyboru jednego produktu.
Ekranowanie przewodów nie zastępuje filtracji EMC
Nawet bardzo dobrze ekranowana obudowa może mieć problem EMC, jeżeli zaburzenie opuszcza ją poprzez przewody zasilające lub sygnałowe. Szczególnym źródłem zaburzeń mogą być przetwornice, układy zasilające i sterowniki napędów. Zaburzenia wysokiej częstotliwości mogą rozchodzić się w instalacji, przenikać pomiędzy modułami i sprzęgać z otoczeniem.
W takich sytuacjach stosuje się odpowiednio dobrane filtry EMC i dławiki, których zadaniem jest ograniczenie propagacji niepożądanych składowych po przewodach. Kluczowe są jednak parametry filtra, miejsce instalacji, sposób połączenia z masą oraz architektura przewodów.
Powłoka przewodząca, ekran kabla, uszczelka EMI i filtracja nie zastępują się wzajemnie. Każdy z tych elementów może odpowiadać za inną drogę sprzężenia i musi być dobrany do konkretnego problemu.
EMC i zarządzanie ciepłem spotykają się w tej samej obudowie
Materiały termoprzewodzące nie są elementem ekranowania EMI i nie należy komunikować ich jako takiego rozwiązania. W praktyce jednak komputer misji, BMS, układ mocy czy radar muszą równocześnie spełniać wymagania dotyczące EMC i temperatury. Dlatego przestrzeń potrzebna na uszczelkę EMI, powłokę, absorber czy element ekranujący trzeba pogodzić z drogą odprowadzania ciepła.
Zarządzanie ciepłem należy więc traktować jako obszar uzupełniający projekt obudowy i elektroniki, a nie jako część samego ekranowania.
Warunki środowiskowe są równie ważne jak skuteczność ekranowania
Pojazd autonomiczny nie pracuje w warunkach laboratoryjnych. Temperatura, wilgoć, zapylenie, drgania, kontakt z substancjami eksploatacyjnymi czy możliwość wystąpienia korozji wpływają na rzeczywistą trwałość rozwiązania EMC.
Dlatego pytanie nie powinno brzmieć wyłącznie: „ile dB zapewnia materiał?”. Równie ważne są: na jakim podłożu pracuje, jak jest połączony z obudową, w jakim środowisku będzie eksploatowany i czy właściwości elektryczne pozostaną stabilne w wymaganym okresie użytkowania.
MIL-STD-461 i MIL-STD-464 - wymagania zależą od poziomu systemu
W projektach defence wymagania EMC wynikają z konkretnej specyfikacji platformy i nie powinny być przypisywane automatycznie każdemu produktowi. Jednym z punktów odniesienia może być MIL-STD-461, dotyczący kontroli emisji i podatności elektromagnetycznej wyposażenia oraz podsystemów. Na poziomie całej platformy zastosowanie mogą mieć wymagania MIL-STD-464 dotyczące efektów środowiska elektromagnetycznego dla systemów.
Dlatego ASTAT nie powinien komunikować ogólnej obietnicy „produkt zgodny z MIL-STD-461”, jeżeli nie dotyczy to konkretnego produktu, badania i warunków określonych w dokumentacji. Właściwe pytanie projektowe brzmi: jakie wymagania musi spełnić ten konkretny moduł i cała platforma oraz w jaki sposób zostanie to zweryfikowane?
Najdroższe problemy EMC zaczynają się wtedy, gdy projektuje się je za późno
Dodanie filtra do urządzenia, w którym nie przewidziano już miejsca. Zmiana obudowy po wykonaniu narzędzia. Poprawianie zakończeń ekranów w gotowej wiązce. Dodanie powierzchni kontaktowej dla uszczelki EMI po zakończeniu projektu mechanicznego. Każdy z tych problemów jest zwykle łatwiejszy do rozwiązania na etapie koncepcji niż w gotowym prototypie.
Dlatego podczas projektowania warto ustalić, które elementy platformy są potencjalnymi źródłami zakłóceń, które urządzenia są szczególnie podatne, jakie są możliwe drogi sprzężenia, gdzie znajdują się penetracje ekranu oraz jakie wymagania będzie trzeba później zweryfikować.
Ekranowanie nie powinno być poprawką do gotowego pojazdu. Powinno być częścią jego architektury od początku projektu.
Od problemu do zweryfikowanego rozwiązania - jak może wyglądać współpraca z ASTAT EMC?
W projektach autonomicznych platform największą wartością nie jest zastosowanie jak największej liczby materiałów ekranujących. Kluczowe jest znalezienie źródła i drogi propagacji zakłócenia, dobór właściwej koncepcji, wykonanie rozwiązania i jego weryfikacja.
- Analiza problemu i architektury platformy - identyfikacja potencjalnych źródeł, odbiorników oraz dróg sprzężenia zakłóceń.
- Określenie wymagań - środowisko pracy, wymagania normowe, zakres częstotliwości, ograniczenia mechaniczne, masowe i produkcyjne.
- Dobór koncepcji EMC - połączenie właściwych metod: ekranowania obudów, uszczelnień, FIP, ekranowania kabli, filtracji, absorberów i rozwiązań uziemiających.
- Wykonanie elementów i prototypu - m.in. malowanie farbami przewodzącymi, wykonanie uszczelnień i obróbka materiałów pod konkretną geometrię.

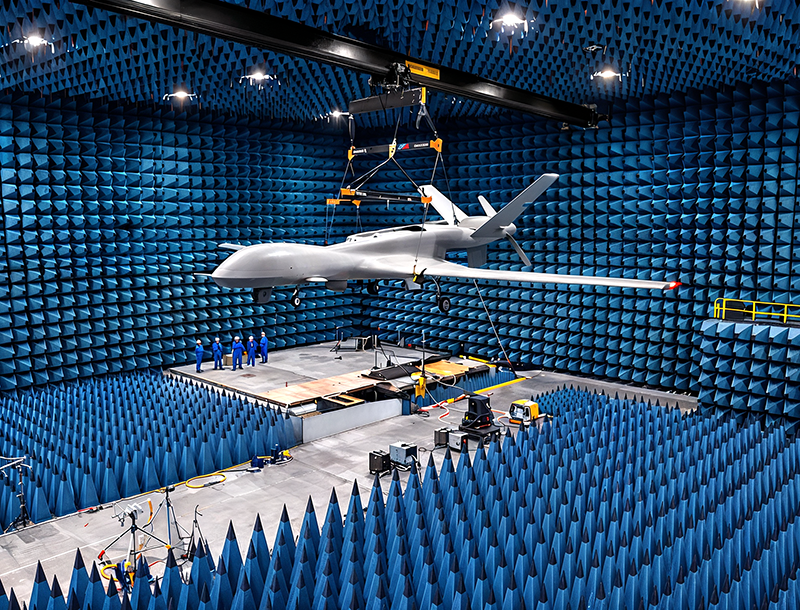

- Pomiary i ocena rozwiązania - zależnie od zakresu projektu kontrola parametrów procesu i pomiary skuteczności ekranowania.
- Korekta i przygotowanie do wdrożenia - optymalizacja przed etapem, na którym zmiany konstrukcyjne stają się kosztowne.
ASTAT EMC - kompetencje produkcyjne i pomiarowe w jednym procesie
ASTAT łączy wiedzę inżynieryjną, materiały, własne możliwości wykonawcze oraz zaplecze pomiarowe. W praktyce współpraca może obejmować dobór materiałów i koncepcji, wykonanie elementów, prototypowanie oraz pomiary skuteczności ekranowania.
Dzięki temu współpraca nie musi kończyć się na dostarczeniu pojedynczego komponentu. Może rozpocząć się od analizy problemu i konstrukcji, obejmować wykonanie rozwiązania, a następnie jego pomiarową ocenę i korektę.
Projektujesz drona lub autonomiczny pojazd? Zacznij od architektury EMC
Najlepszym momentem na rozwiązanie problemu EMC jest etap, na którym konstrukcję można jeszcze świadomie zmienić. Jeżeli projektujesz drona, autonomiczny pojazd lądowy, komputer misji, moduł łączności, system sensorowy lub inną elektronikę dla platformy bezzałogowej, zespół ASTAT EMC może pomóc przeanalizować możliwe źródła i drogi propagacji zakłóceń oraz dobrać odpowiednią koncepcję ekranowania, filtracji i uszczelnień.
Skonsultuj architekturę EMC swojej platformy z zespołem ASTAT, zanim problem pojawi się podczas badań końcowych. ASTAT EMC
