Uziemianie kabli - rozwiązania EMC

Uziemianie kabli - rozwiązania EMC

Lista
Siatka
Klamra uziemiająca EMC FCL 0,8-6,3/SKL 6-8, 36310.3 - render

Klamra uziemiająca EMC FCL 0,8-6,3/SKL 6-8, 36310.3

Producent: ICOTEK

Kod producenta: 36310.3

Symbol produktu: IC-36310-3-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCL 0,8-6,3/SKL 3-6, 36310.2 - render

Klamra uziemiająca EMC FCL 0,8-6,3/SKL 3-6, 36310.2

Producent: ICOTEK

Kod producenta: 36310.2

Symbol produktu: IC-36310-2-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCLZ-M 0,8-6,3/MSKL 8-18, 36313.2 - render

Klamra uziemiająca EMC FCLZ-M 0,8-6,3/MSKL 8-18, 36313.2

Producent: ICOTEK

Kod producenta: 36313.2

Symbol produktu: IC-36313-2-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCLZ 0,8-6,3/SKL 11-17, 36311.5 - render

Klamra uziemiająca EMC FCLZ 0,8-6,3/SKL 11-17, 36311.5

Producent: ICOTEK

Kod producenta: 36311.5

Symbol produktu: IC-36311-5-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCL 0,8-6,3/SKL 11-17, 36310.5 - render

Klamra uziemiająca EMC FCL 0,8-6,3/SKL 11-17, 36310.5

Producent: ICOTEK

Kod producenta: 36310.5

Symbol produktu: IC-36310-5-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCLZ 0,8-6,3/SKL 3-6, 36311.2 - render

Klamra uziemiająca EMC FCLZ 0,8-6,3/SKL 3-6, 36311.2

Producent: ICOTEK

Kod producenta: 36311.2

Symbol produktu: IC-36311-2-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCLZ 0,8-6,3/SKL 6-8, 36311.3 - render

Klamra uziemiająca EMC FCLZ 0,8-6,3/SKL 6-8, 36311.3

Producent: ICOTEK

Kod producenta: 36311.3

Symbol produktu: IC-36311-3-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCLZ-M 0,8-6,3/MSKL 3-12, 36313.1 - render

Klamra uziemiająca EMC FCLZ-M 0,8-6,3/MSKL 3-12, 36313.1

Producent: ICOTEK

Kod producenta: 36313.1

Symbol produktu: IC-36313-1-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCLZ 0,8-6,3/SKL 8-11, 36311.4 - render

Klamra uziemiająca EMC FCLZ 0,8-6,3/SKL 8-11, 36311.4

Producent: ICOTEK

Kod producenta: 36311.4

Symbol produktu: IC-36311-4-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCL 0,8-6,3/MSKL 3-12, 36312.1 - render

Klamra uziemiająca EMC FCL 0,8-6,3/MSKL 3-12, 36312.1

Producent: ICOTEK

Kod producenta: 36312.1

Symbol produktu: IC-36312-1-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCL 0,8-6,3/SKL 1,5-3, 36310.1 - render

Klamra uziemiająca EMC FCL 0,8-6,3/SKL 1,5-3, 36310.1

Producent: ICOTEK

Kod producenta: 36310.1

Symbol produktu: IC-36310-1-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt
Klamra uziemiająca EMC FCL 0,8-6,3/MSKL 8-18, 36312.2 - render

Klamra uziemiająca EMC FCL 0,8-6,3/MSKL 8-18, 36312.2

Producent: ICOTEK

Kod producenta: 36312.2

Symbol produktu: IC-36312-2-000000

Typ produktu Klamra uziemiająca EMC
Materiał Stopka: stal ocynkowana; klamra: stal sprężynowa ocynkowana
Sposób montażu Nitowanie
Szczegóły Porównaj produkt

W środowiskach przemysłowych coraz większą wagę przykłada się do skutecznego uziemiania kabli, szczególnie w kontekście kompatybilności elektromagnetycznej (EMC). Odpowiednie uziemienie kabli pozwala nie tylko na ochronę urządzeń, ale także na zapewnienie niezawodności całych systemów. Jednym z najefektywniejszych rozwiązań w tym zakresie są klamry uziemiające, które oferują szybki, trwały i bezpieczny sposób na uziemienie ekranowania kabli.

Dlaczego uziemianie kabli elektrycznych jest tak ważne?

Brak właściwego uziemienia kabli elektrycznych może prowadzić do zakłóceń w pracy urządzeń, błędów komunikacyjnych oraz awarii systemów sterowania. W środowiskach takich jak automatyka przemysłowa, gdzie stosowane są zaawansowane systemy komunikacji i przesyłu danych, niezawodność ekranowania ma kluczowe znaczenie. Dlatego właśnie klamry uziemiające przewody stały się nieodzownym elementem nowoczesnych instalacji.

Klamry uziemiające – szybki montaż i wysoka skuteczność

Klamry uziemiające to rozwiązanie zoptymalizowane pod kątem wygody montażu oraz skuteczności działania. Dzięki odpowiednio zaprojektowanej konstrukcji, możliwy jest szybki i trwały kontakt pomiędzy ekranem przewodu a uziemieniem. Co istotne, klamry nie naruszają wewnętrznej struktury kabla, co eliminuje ryzyko uszkodzeń.

Klamry uziemiające przewody dostępne są w wielu wariantach – pojedyncze, podwójne, zintegrowane z szynami montażowymi, a także dedykowane do montażu na płaskiej powierzchni. Dzięki temu można je z łatwością dopasować do różnorodnych aplikacji – zarówno w przemyśle, jak i w rozwiązaniach dla fotowoltaiki.

Rodzaje klamer uziemiających – skuteczne rozwiązania EMC

Oferujemy szeroki wybór klamer uziemiających przewody, które różnią się konstrukcją, sposobem montażu i przeznaczeniem. Dzięki temu możliwe jest dobranie optymalnego rozwiązania do niemal każdej aplikacji związanej z uziemianiem przewodów elektrycznych:

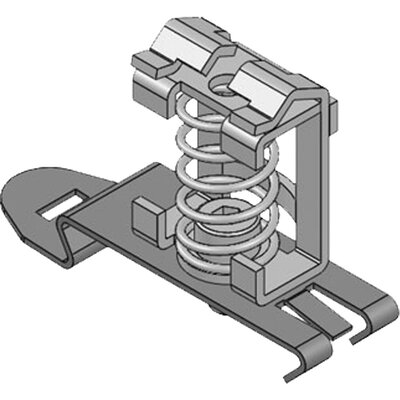

Klamry uziemiające typu SKL - to podstawowy i najczęściej stosowany typ klamer przeznaczonych do uziemiania przewodów elektrycznych. Wykonane są z wysokiej jakości, odpornej na korozję stali, co zapewnia trwałość, elastyczność i skuteczne przyleganie do ekranu kabla. Ich główną zaletą jest bardzo niski opór przejścia, co pozwala na efektywne odprowadzenie zakłóceń elektromagnetycznych i zapewnia ciągłość ekranowania w całym systemie. Dodatkowo, klamry SKL umożliwiają szybki montaż bez użycia narzędzi, co znacznie skraca czas instalacji i ułatwia pracę w warunkach przemysłowych.


Dostępnych jest kilkadziesiąt rodzajów pojedynczych klamer, które różnią się budową, sposobem prowadzenia i montażu przewodu. Tego typu klamry uziemiające przewody idealnie sprawdzają się w szafach sterowniczych, rozdzielnicach, maszynach przemysłowych oraz w innych aplikacjach, gdzie niezawodne uziemienie kabli jest kluczowe dla poprawnej i bezpiecznej pracy urządzeń.

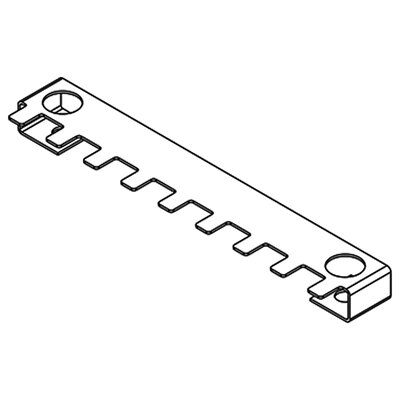

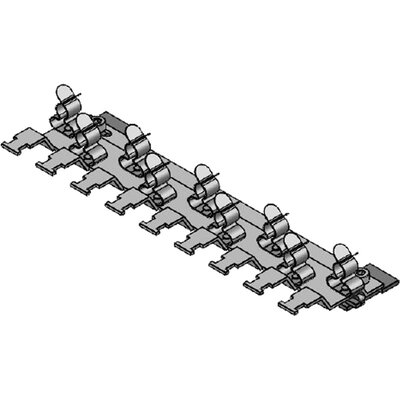

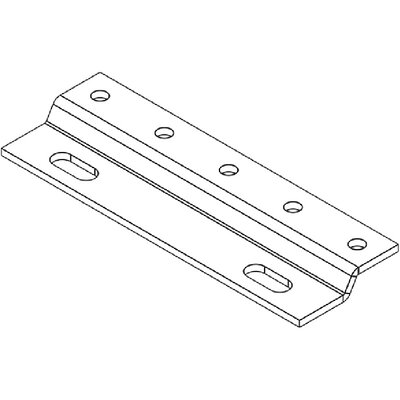

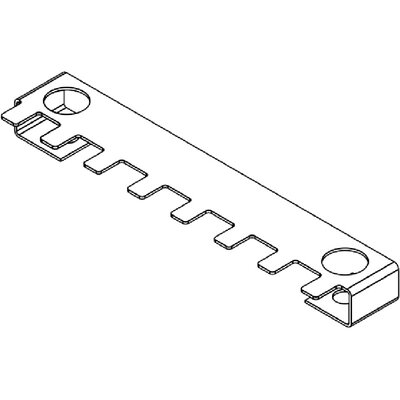

  • Listwy uziemiające - ułatwiają organizację kabli i przyspieszają instalację, zwłaszcza w dużych systemach. Charakteryzują się kompaktową konstrukcją, elastycznym montażem i możliwością wyboru ilości mocowanych kabli – od 2 do nawet 59 na jednej listwie. W ofercie mamy też listwy uziemiające EMC do przepustów kablowych oraz do dławnic kablowych.
  • Klamry EMC do szyn montażowych DIN - przeznaczone do szybkiego montażu bezpośrednio na standardowych szynach montażowych (np. TS 35). Dzięki sprężystemu zaciskowi, klamry te można łatwo zamocować i zdemontować bez użycia narzędzi. Dostępne są też klamry uziemiające do szyn typu C, na szyny zbiorcze, mocowane do krawędzi.

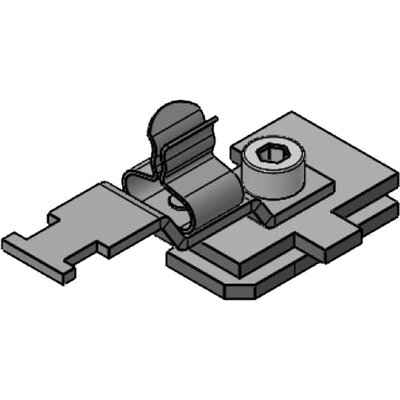

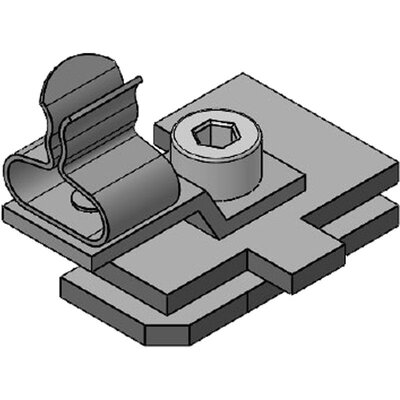

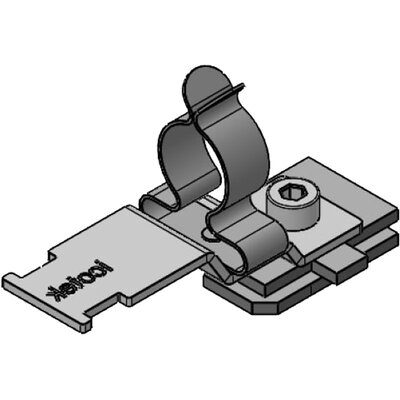

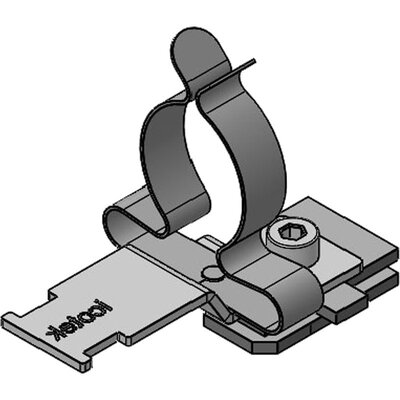

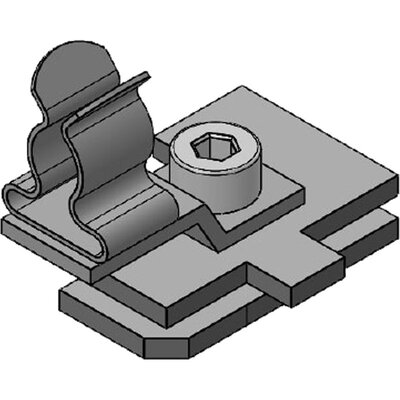

  • Klamry uziemiające do montażu śrubowego - modele umożliwiające przykręcenie bezpośrednio do płyty montażowej lub innej powierzchni. Charakteryzują się bardzo stabilnym mocowaniem, idealnym dla instalacji narażonych na wibracje.

Nieco innym rozwiązaniem są ramki EMC (typu EMC-KEL), które służą do prowadzenia kabli ekranowanych przez panele i jednoczesnego uziemiania przewodów. Ramki umożliwiają uziemienie wielu kabli w jednym miejscu i doskonale integrują się z systemami przepustów kablowych.

Uziemienie kabli w praktyce

Przy projektowaniu instalacji, szczególną uwagę należy zwrócić na sposób prowadzenia ekranowania oraz dobór odpowiedniego osprzętu. Klamry icotek mogą być instalowane bez użycia narzędzi i zapewniają bardzo niski opór przejścia, co czyni je idealnym wyborem wszędzie tam, gdzie uziemianie kabli musi być szybkie i niezawodne. Z powodzeniem sprawdzają się również jako elementy ochronne w szafach sterowniczych i rozdzielnicach.

Kompleksowe rozwiązania zabezpieczania instalacji

ASTAT oferuje kompleksową gamę produktów i rozwiązań dedykowanych do prowadzenia i ochrony kabli w instalacjach przemysłowych i energetycznych. Nasza oferta obejmuje szeroki wachlarz osprzętu kablowego, który zapewnia nie tylko organizację i estetykę instalacji, ale także bezpieczeństwo i trwałość kabli w trudnych warunkach eksploatacyjnych.

Wśród dostępnych produktów znajdują się:


  • prowadniki kablowe – elastyczne systemy do prowadzenia kabli w aplikacjach ruchomych, które minimalizują naprężenia i zużycie kabli, zapewniając ich dłuższą żywotność,
  • korytka kablowe – zarówno stalowe do tworzenia tras kablowych, jak i grzebieniowe przeznaczone do szaf sterowniczych,
  • dławnice kablowe – elementy służące do wprowadzania kabli do urządzeń, zapewniające ochronę przed uszkodzeniami mechanicznymi oraz uszczelnienie przed wnikaniem ciał obcych i płynów,
  • przepusty kablowe – szeroka gama elementów, umożliwiających bezpieczne przeprowadzenie kabli przez ściany i obudowy urządzeń, zapobiegając ich uszkodzeniom i zapewniając właściwą izolację,
  • opaski, oploty, węże ochronne typu peszel – elementy służące do ochrony i porządkowania kabli, przewodów i wiązek kablowych, dostępne w różnych wersjach, w tym samogasnących i odpornych na ścieranie.

Wszystkie te elementy umożliwiają tworzenie kompleksowych i bezpiecznych instalacji elektrycznych.

Dodatkowo, zapewniamy profesjonalne doradztwo techniczne, pomagając w doborze odpowiednich produktów do indywidualnych potrzeb aplikacji przemysłowych.
