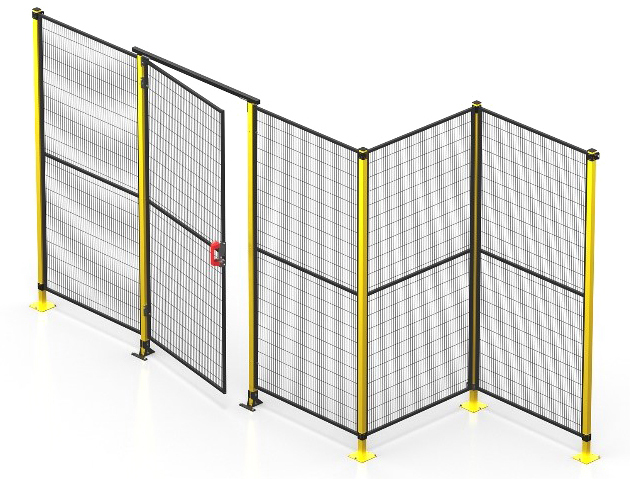

Rys. 1. Przykładowa realizacja wygrodzenia bezpieczeństwa SATECH w systemie EasyGuard.
W dzisiejszym dynamicznym środowisku przemysłowym, zapewnienie bezpieczeństwa maszyn i pracowników stało się priorytetem dla wielu przedsiębiorstw. W odpowiedzi na te potrzeby, firma SATECH przedstawiła rozwiązanie w postaci funkcjonalnego i ergonomicznego systemu ogrodzeń bezpieczeństwa EasyGuard. Produkt ten łączy w sobie prostotę, skuteczność oraz łatwość montażu, tworząc kompleksowe rozwiązanie dla różnych sektorów przemysłowych.
W skład EasyGuard wchodzą dwa rodzaje słupków o przekroju 40 oraz 60 mm, cechujące się gładką powierzchnią, co nie tylko dodaje estetyki, ale również zwiększa ich funkcjonalność. Gładkość powierzchni eliminuje ryzyko przypadkowych zranień podczas codziennego użytkowania. Ponadto, oba rodzaje słupków posiadają przyspawaną stopę, co gwarantuje wysoką stabilność konstrukcji.
Wyjątkową cechą EasyGuard jest również łatwość montażu za pomocą obejm. Ten system umożliwia szybkie i efektywne zainstalowanie ogrodzenia bez konieczności korzystania z zaawansowanego sprzętu. Dzięki temu, przedsiębiorstwa mogą szybko dostosować swoje otoczenie produkcyjne do nowych warunków bez straty czasu i zasobów.

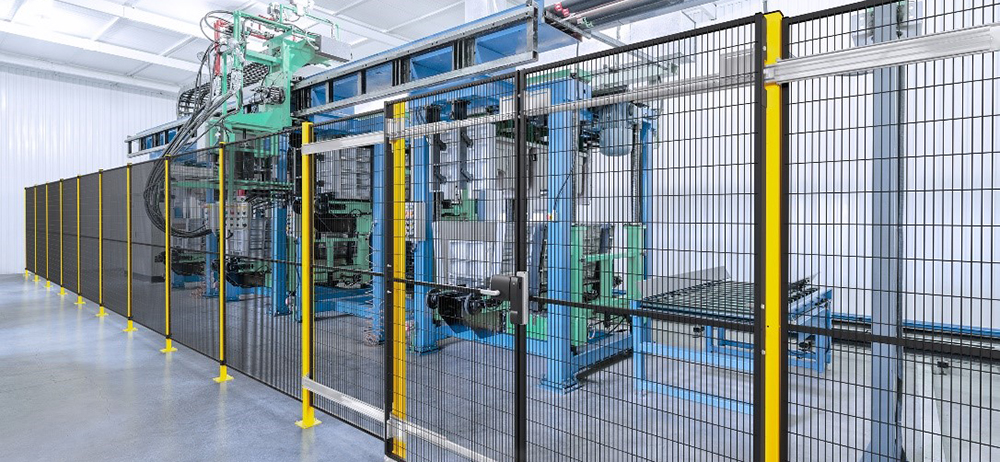

Rys. 2. Wizualizacja przedstawiająca fragment wygrodzenia EasyGuard.
EasyGuard został zaprojektowany z myślą o spełnieniu wymagań maszyn w różnych sektorach przemysłowych. Od produkcji, poprzez logistykę, aż po przetwórstwo, ogrodzenia bezpieczeństwa EasyGuard są w stanie sprostać różnorodnym potrzebom branżowym. Dzięki temu, przedsiębiorstwa zyskują elastyczność w zakresie zabezpieczania obszarów produkcyjnych, niezależnie od ich specyfiki.
Dodatkowo, EasyGuard nie tylko pełni rolę zabezpieczenia, ale także wpisuje się w estetykę przestrzeni przemysłowej. Estetyczny design i gładka powierzchnia słupków nadają ogrodzeniu nowoczesny wygląd, co sprawia, że idealnie współgra z nowoczesnymi trendami w architekturze przemysłowej.
EasyGuard: praktyczność, wszechstronność oraz zgodność z normami

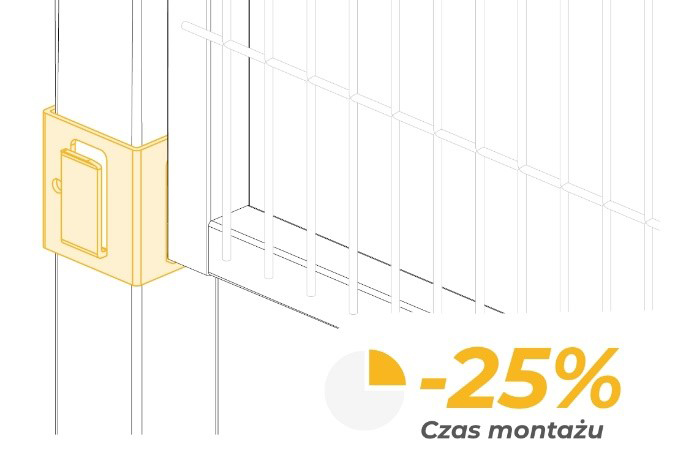

Rys. 3. System mocowania paneli do słupków EasyGuard za pomocą obejm do szybkiego montażu.
PRAKTYCZNE
Nowa generacja stóp przyspawanych do słupka charakteryzuje się trzema punktami kotwienia do podłogi. Takie rozwiązanie wprowadza dodatkową stabilność i pewność podczas instalacji ogrodzenia. Dodatkowo, nowa obejma mocująca, przyspiesza proces montażu nawet o 25%. W rezultacie, nowe stopy przyspawane i obejma mocująca stanowią praktyczne i efektywne rozwiązanie montażowe, które nie tylko zwiększa bezpieczeństwo konstrukcji, ale także przyspiesza proces instalacji.
WSZECHSTRONNE
EasyGuard to system o wszechstronnych możliwościach, umożliwiający dostosowanie do indywidualnych potrzeb za pomocą bogatej oferty akcesoriów, paneli i drzwi firmy Satech. Dzięki szerokiej gamie akcesoriów, użytkownicy mają możliwość wyboru elementów, które najlepiej spełniają ich konkretne wymagania. System EasyGuard staje się wszechstronnym narzędziem, pozwalającym na elastyczne kształtowanie ogrodzenia zgodnie z charakterystyką danego obszaru czy specyfiką produkcji.
ZGODNE Z NORMAMI BEZPIECZEŃSTWA
Wygrodzenia bezpieczeństwa EasyGuard są starannie zaprojektowane oraz zbudowane z poszanowaniem normy bezpieczeństwa EN ISO 14120, co potwierdza ich wysoką jakość i zgodność z międzynarodowymi standardami. Spełnienie wymagań normy EN ISO 14120 stanowi gwarancję, że EasyGuard podlegały starannemu procesowi projektowania, uwzględniającemu wszystkie kluczowe aspekty bezpieczeństwa. Przestrzeganie tej normy oznacza, że ogrodzenia zostały poddane analizie ryzyka, co pozwala na skuteczne zidentyfikowanie potencjalnych zagrożeń i odpowiednie zastosowanie środków bezpieczeństwa.
Główne cechy systemu
Nowa generacja słupków w ramach systemu EasyGuard pozbawiona została otworów z czterech stron co nadaje im elegancki wygląd, ale również sprawia, że wymiana dowolnego elementu ogrodzenia staje się prostsza. Ta cecha nie tylko podkreśla estetykę konstrukcji, lecz także zapewnia praktyczną elastyczność w zakresie zmiany elementów ogrodzenia według aktualnych potrzeb.

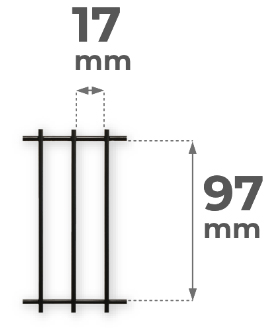

Rys. 4. Przedstawienie oczka siatki EasyGuard z wymiarami.
Dostępność słupków w dwóch różnych przekrojach – 40 mm i 60 mm – daje możliwość zwiększenia odporności na ewentualne przypadkowe uderzenia z zewnątrz. Oba rozmiary zostały starannie dobrane, aby sprostać różnorodnym potrzebom związanym z ochroną obszaru i jednocześnie zapewnić solidność konstrukcji.

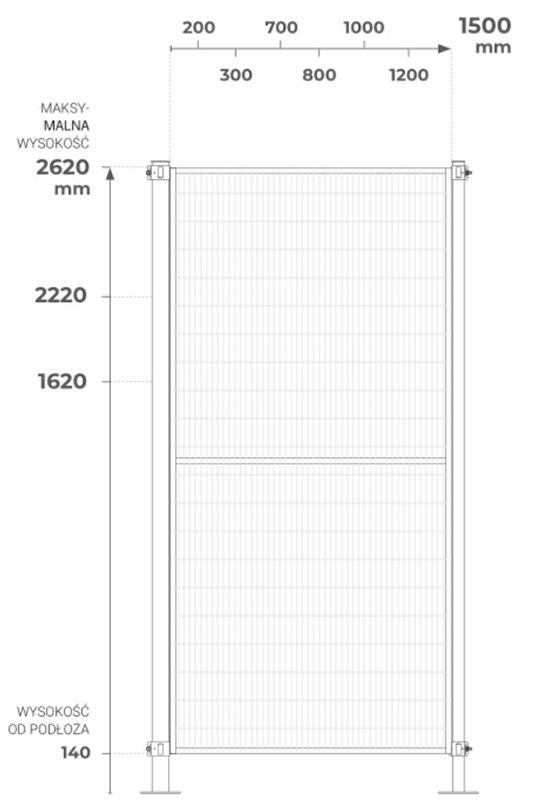

Rys. 5. Przedstawienie pojedynczego segmentu panelu z oferowaną wysokością oraz dostępnymi szerokościami wraz ze słupkami w systemie EasyGuard.
Dodatkowo, obejmy mocujące, pełniące kluczową rolę w systemie EasyGuard, umożliwiają regulację wysokości montażu panela. To praktyczne rozwiązanie pozwala użytkownikom dostosować ogrodzenie do konkretnych warunków terenowych czy własnych preferencji. Przedstawione zakresy regulacji są zobrazowane na Rys. 6.

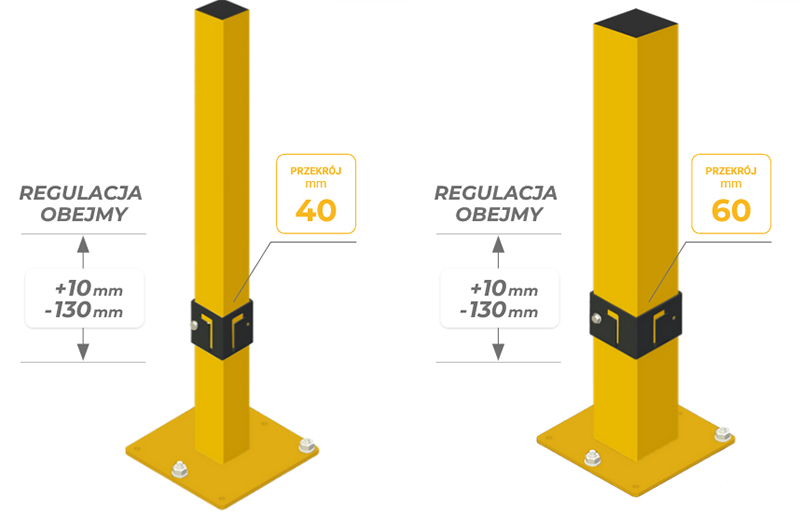

Rys. 6. Przedstawienie konstrukcji słupków oraz możliwości regulacji wysokości obejm montażowych w systemie EasyGuard.
Pionowy otwór w siatce o wymiarach 17x97mm (rys. 4) nie tylko poprawia widoczność urządzeń otoczonych barierą, zgodnie z normą EN ISO 14120-5.9 [3], ale także umożliwia instalację ogrodzenia w odległości 120 mm od obszaru potencjalnego zagrożenia, zgodnie z wytycznymi normy EN ISO 13857 [4]. Taki zabieg przekłada się na optymalne wykorzystanie przestrzeni, minimalizując zajmowane miejsce przez system zabezpieczający.
EasyGuard - ogrodzenia bezpieczeństwa łączące prostotę i wszechstronność

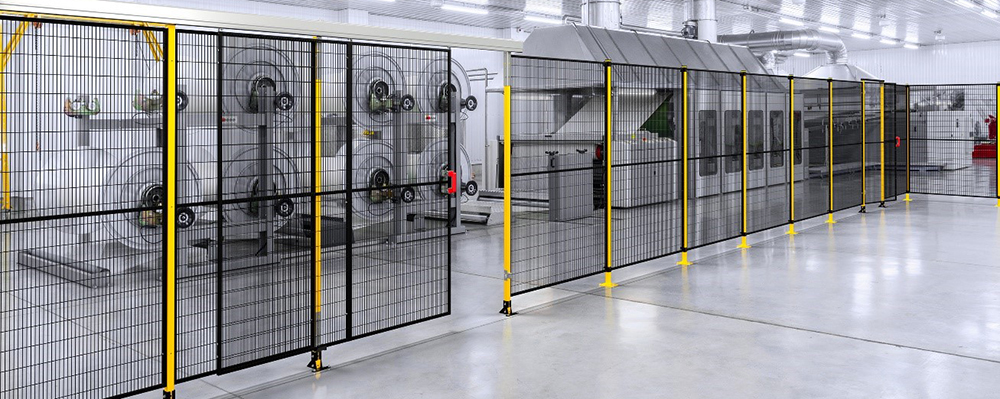

Rys. 7. Przykładowa realizacja wygrodzenia bezpieczeństwa SATECH w systemie EasyGuard.
System EasyGuard to ogrodzenia bezpieczeństwa, łączące prostotę, bezpieczeństwo i łatwość montażu. Nowoczesny design słupków o przekrojach 40 mm i 60 mm, gładka powierzchnia oraz przyspawana stopa gwarantują nie tylko estetyczny wygląd, lecz także stabilność konstrukcji. Stosowane stopy przyspawane i obejmy mocujące przyspieszają montaż nawet o 25%, zaznaczając w ten sposób korzyści systemu.
Warto jednak podkreślić, że zalecane jest stosowanie systemu EasyGuard w aplikacjach, gdzie kluczową rolę odgrywa czas montażu, a niekoniecznie zwiększona wytrzymałość. Mimo testowanej wytrzymałości do 250 J, jest ona zdecydowanie mniejsza niż w przypadku systemu ImpactGuard, który osiąga co najmniej 2200 J. W związku z tym, warto zastanowić się, na co kładziemy większy nacisk przy wyborze odpowiedniego rozwiązania.
Wszechstronność systemów Satech, w tym EasyGuard, umożliwia dostosowanie do różnych potrzeb za pomocą akcesoriów i paneli. Zgodność z normami, takimi jak EN ISO 14120, potwierdza wysoką jakość i skuteczność środków bezpieczeństwa. EasyGuard stanowi kompleksowe, zgodne z normami i nowoczesne rozwiązanie, łączące estetykę z funkcjonalnością w różnych branżach przemysłu.
Podstawowe cechy systemu EASYGUARD
PANELE
- Rama 20x20 i 30x30 mm
- Rozmiar oczka: 20 x 100 x 3 mm (wewnętrzny wymiar 17x97 mm)
- Szerokość mm: 200, 300, 700, 800, 1000, 1200, 1500 mm
- Wysokość mm 1480, 2080, 2480
- Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego)
SŁUPKI
- Wymiary 40x40 i 60x60 mm
- Wysokość mm: 1640, 2240, 2640
- Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego)
- Całkowita wysokość ochrony: 1 620, 2220, 2620
