Ochrona przed pyłem i wodą – jak to działa?
Klasa ochrony IP (Ingress Protection) informuje, jak skutecznie dana obudowa zabezpiecza sprzęt elektryczny przed wnikaniem pyłu, kurzu i wody. Jest to kluczowy parametr w ocenie przydatności obudowy do pracy w określonych warunkach środowiskowych. Obudowy z odpowiednią klasą IP chronią nie tylko urządzenie, ale także użytkownika przed zagrożeniami porażeniem elektrycznym czy uszkodzeniem mechanizmów.
Co oznaczają cyfry w kodzie IP?
Kod IP składa się z dwóch cyfr:
Pierwsza cyfra - oznacza ochronę przed ciałami stałymi
(np. kurz, pył, drobne elementy).
| Kod IP | Ochrona przed ciałami obcymi |
|---|---|
| 0 | Brak ochrony |
| 1 | Ochrona przed dużymi ciałami obcymi |
| 2 | Ochrona przed średnimi ciałami obcymi |
| 3 | Ochrona przed małymi ciałami obcymi |
| 4 | Ochrona przed ciałami obcymi w kształcie ziaren |
| 5 | Ochrona przed gromadzeniem się kurzu |
| 6 | Całkowita ochrona przed wnikaniem kurzu |
Druga cyfra - odnosi się do odporności na wodę
(od kropli po zanurzenie czy czyszczenie ciśnieniowe).
| Kod IP | Ochrona przed wodą |
|---|---|
| 0 | Brak ochrony |
| 1 | Ochrona przed pionowo opadającymi kroplami wody |
| 2 | Ochrona przed ukośnie opadającymi kroplami wody |
| 3 | Ochrona przed wodą rozpryskową |
| 4 | Ochrona przed bryzgami wody |
| 5 | Ochrona przed strumieniem wody |
| 6 | Ochrona przed silnym strumieniem wody |
| 7 | Ochrona przed zanurzeniem |
| 8 | Ochrona przed określonym zanurzeniem |
| 9K | Ochrona przed myjką ciśnieniową |
Przykłady:
- IP65: całkowita ochrona przed pyłem + ochrona przed strumieniem wody,
- IP66: jak wyżej, ale z silniejszym strumieniem,
- IP69K: pełna pyło- i wodoszczelność przy czyszczeniu pod wysokim ciśnieniem i w wysokiej temperaturze.
Jak testuje się obudowy Multi-Box obudowy pod kątem szczelności?
Wszystkie obudowy są testowane we własnym laboratorium MULTI-BOX, aby zapewnić ich niezawodność i ochronę w ekstremalnych warunkach.
Testy ochrony przed kurzem – IP5X i IP6X

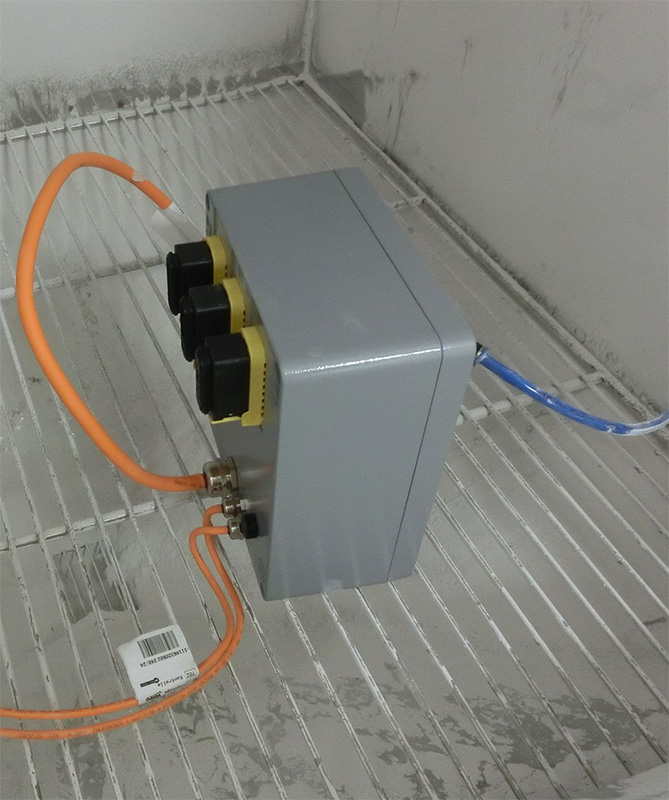

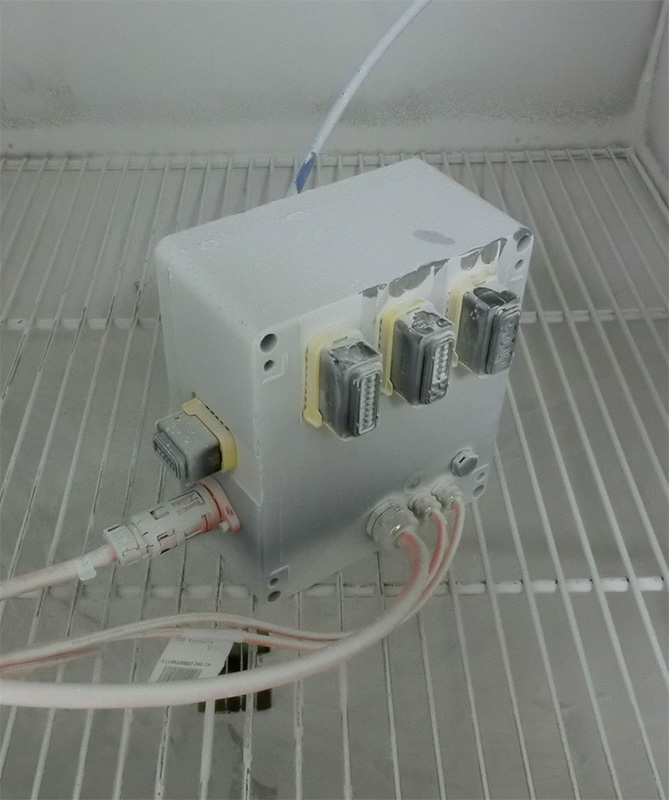

Obudowy umieszczane są w komorze pyłowej, gdzie talk jest stale mieszany. Wewnątrz wytwarza się podciśnienie, a po zakończeniu testu sprawdza się, czy pył przedostał się do wnętrza:
- IP5X: podciśnienie z lub maksymalni 20 mbar; czas testu: 8 godzin,
- IP6X: podciśnienie 20 mbar; czas testu: 8 godzin.
Testy ochrony przed wodą – IPX5 do IPX9

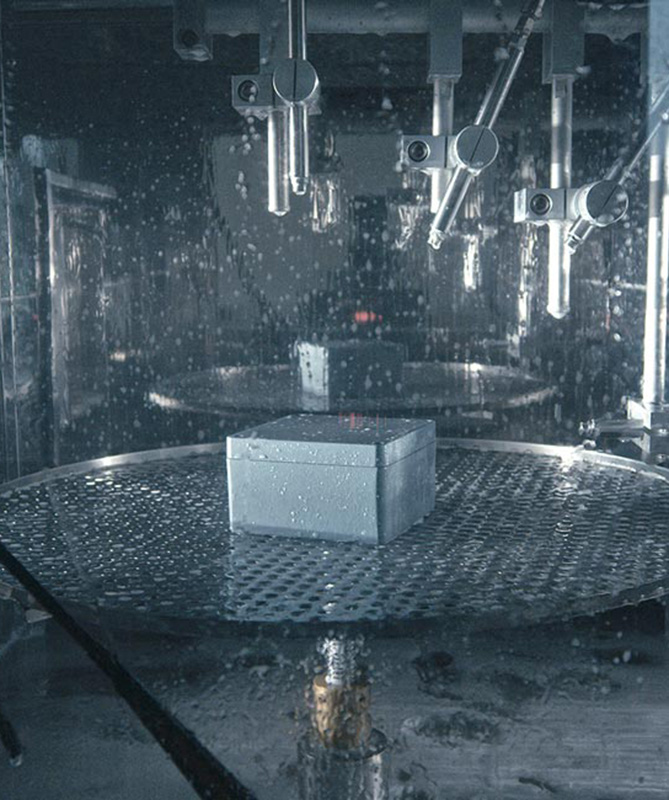

Obudowy testowane są w warunkach kontrolowanych pod względem temperatury, ciśnienia i czasu ekspozycji na wodę:
- IPX5: strumień wody (6,3 mm); 12 l/min, 30 kPa, 2,5-3 m, 3 minuty,
- IPX6: silny strumień (12,5 mm); 95–105 l/min, 100 kPa, 3 minuty,
- IPX7: chwilowe zanurzenie do 1 m; 30 minut,
- IPX8: długotrwałe zanurzenie na określoną głębokość,
- IPX9: gorący strumień pod wysokim ciśnieniem; temperatura 80°C, 14–16 l/min, 0,9–1,2 N, 30 sek./strona.
Kluczowe informacje o interpretacji klas IP
Kiedy klasa ochrony IP obejmuje niższe poziomy?
W przypadku ochrony przed pyłem (pierwsza cyfra) wyższy numer oznacza również spełnienie wszystkich niższych poziomów.
Dla ochrony przed wodą (druga cyfra) nie zawsze tak jest — np. klasa IPX7 nie musi automatycznie oznaczać ochrony przed strumieniem wody IPX5. W takiej sytuacji konieczne jest podwójne oznaczenie klasy IP, np. IP66/IPX8.
Czy IPX7 chroni przed strumieniem wody? Nie zawsze.
Ochrona przed zanurzeniem (IPX7) nie gwarantuje ochrony przed ciśnieniem dynamicznym. Jeśli urządzenie ma być czyszczone wodą pod ciśnieniem, wymagane jest IPX6 lub wyższe.
Wpływ temperatury i starzenia się materiałów na klasę IP
Testy szczelności nie obejmują zmian wynikających z długotrwałej eksploatacji i starzenia się materiału. Różnice temperatur między wnętrzem a otoczeniem mogą powodować kondensację, co wpływa na realną szczelność. Dlatego warto rozważyć stosowanie zaworów kompensacyjnych.
Zastosowanie obudów Multi-Box w EMC, automotive i kolejnictwie

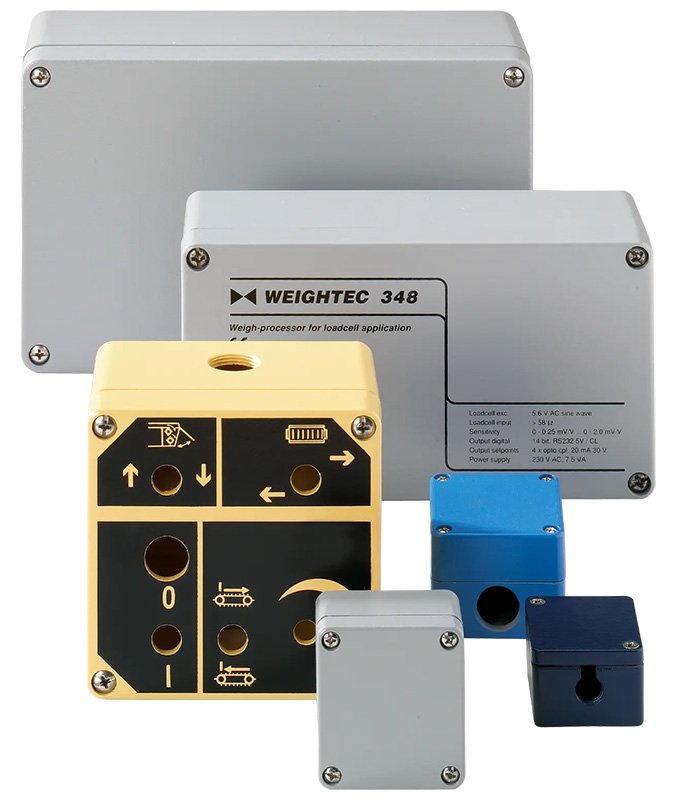

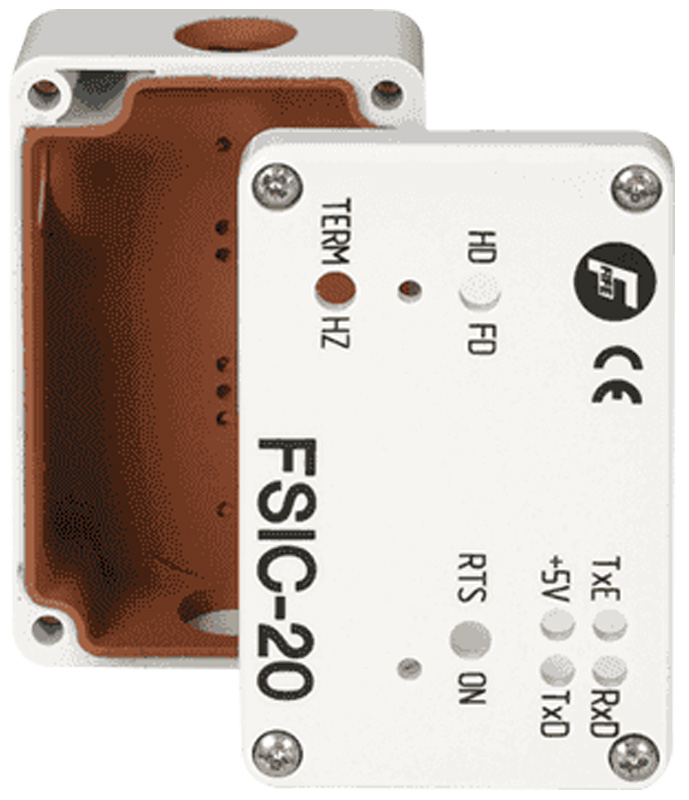

Obudowy Multi-Box, dostępne w klasach ochrony od IP54 do IP69, znajdują szerokie zastosowanie w różnych branżach przemysłowych, w tym w systemach EMC, motoryzacji oraz kolejnictwie. Ich konstrukcja i właściwości techniczne spełniają rygorystyczne wymagania stawiane przez te sektory.
Zastosowanie obudów Multi-Box w systemach EMC
W aplikacjach wymagających kompatybilności elektromagnetycznej (EMC), obudowy Multi-Box oferują specjalne wersje z powłoką przewodzącą, zapewniającą skuteczne ekranowanie elektromagnetyczne. Dzięki przewodzącemu połączeniu między pokrywą a podstawą obudowy, można zminimalizować zakłócenia elektromagnetyczne, co jest kluczowe w urządzeniach elektronicznych i systemach sterowania.
Zastosowanie obudów Multi-Box w motoryzacji
W przemyśle motoryzacyjnym, obudowy Multi-Box są wykorzystywane do ochrony komponentów elektronicznych przed czynnikami środowiskowymi, takimi jak kurz, wilgoć i wibracje. Wykonane z materiałów odpornych na promieniowanie UV i korozję, takich jak aluminium, poliester czy poliwęglan, obudowy te zapewniają długotrwałą ochronę i niezawodność w trudnych warunkach eksploatacyjnych.
Zastosowanie obudów Multi-Box w kolejnictwie
W sektorze kolejowym, obudowy Multi-Box są stosowane w systemach sterowania ruchem oraz w urządzeniach telekomunikacyjnych, gdzie wymagana jest kompatybilność elektromagnetyczna oraz wysoka odporność na czynniki zewnętrzne. Spełniają one normy PN-EN 50121-4 dotyczące emisji i odporności urządzeń sterowania ruchem kolejowym, co czyni je odpowiednimi do zastosowań zarówno w taborze kolejowym, jak i w infrastrukturze kolejowej.
Dzięki kompleksowym testom laboratoryjnym i wysokiej jakości wykonania, obudowy Multi-Box stanowią niezawodne rozwiązanie dla wymagających zastosowań w różnych gałęziach przemysłu.
Podsumowanie – jaką klasę IP wybrać?
Dobór odpowiedniej klasy ochrony IP zależy od warunków środowiskowych, rodzaju zanieczyszczeń, metody czyszczenia i oczekiwanej trwałości. Dla zastosowań przemysłowych, gdzie obecna jest wilgoć, kurz lub para wodna, optymalnym wyborem będą obudowy IP66, IP67 lub IP69K.
Obudowy Multi-Box oferują pełne spektrum rozwiązań dopasowanych do każdej aplikacji, a ich jakość jest potwierdzana rygorystycznymi testami własnego laboratorium.
Bezpieczny wybór klasy IP oznacza niezawodność urządzeń, ochronę personelu i zgodność z normami przemysłowymi.
