info@astat.plDobór odpowiedniego serwonapędu do aplikacji jest jednym z kluczowych etapów projektowania nowoczesnych maszyn i linii produkcyjnych. Od poprawnie dobranego napędu zależy nie tylko precyzja pozycjonowania i dynamika ruchu, ale także niezawodność, energooszczędność oraz żywotność całego układu mechanicznego. Błędy popełnione na etapie doboru często skutkują problemami podczas uruchomienia, oscylacjami, przegrzewaniem silnika lub nadmiernym zużyciem komponentów.
W tym artykule przedstawiamy praktyczny przewodnik, jak dobrać serwonapęd do aplikacji, omawiając najważniejsze kryteria doboru serwonapędu na przykładzie popularnej serii Panasonic Minas.
Od czego zacząć dobór serwonapędu - parametry aplikacji i ruchu
Dobór serwonapędu do aplikacji zawsze powinien zaczynać się od dokładnego zrozumienia wymagań ruchowych i mechanicznych. Nie istnieje uniwersalny serwonapęd, który sprawdzi się w każdej aplikacji - kluczowe są szczegóły.
Na tym etapie należy odpowiedzieć na kilka podstawowych pytań:
- jaki rodzaj ruchu ma realizować napęd (pozycjonowanie, ruch ciągły, synchronizacja osi),
- jaka jest masa i charakter obciążenia,
- czy ruch odbywa się liniowo, czy obrotowo,
- jakie są wymagania co do dokładności, powtarzalności i dynamiki.
W aplikacjach pozycjonujących, takich jak stoły liniowe, osie XY, roboty czy maszyny pakujące, serwonapęd musi zapewnić szybkie przyspieszenia, precyzyjne zatrzymanie oraz stabilną pracę przy częstych cyklach start/stop. Już na tym etapie warto określić, czy aplikacja wymaga napędu bezpośredniego, czy zastosowania przekładni, śruby kulowej lub pasa zębatego.

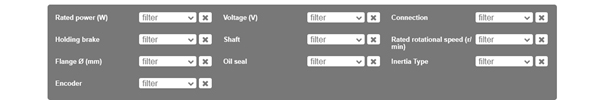

Na stronie producenta znajduje się profesjonalny selektor do doboru odpowiedniego serwonapędu do aplikacji.
Generalnie kryteria doboru według selektora to:
- moc znamionowa (W),
- napięcie (V),
- sposób podłączenia,
- hamulec trzymający,
- wał,
- prędkość obrotowa znamionowa (obr/min),
- średnica kołnierza (mm),
- uszczelnienie olejowe,
- typ bezwładności.
Kluczowe kryteria doboru: moment, prędkość, bezwładność, cykl pracy
Podstawą poprawnego doboru serwonapędu są cztery główne parametry: moment, prędkość, bezwładność oraz cykl pracy. To one decydują o tym, czy napęd poradzi sobie z aplikacją w długim okresie eksploatacji.

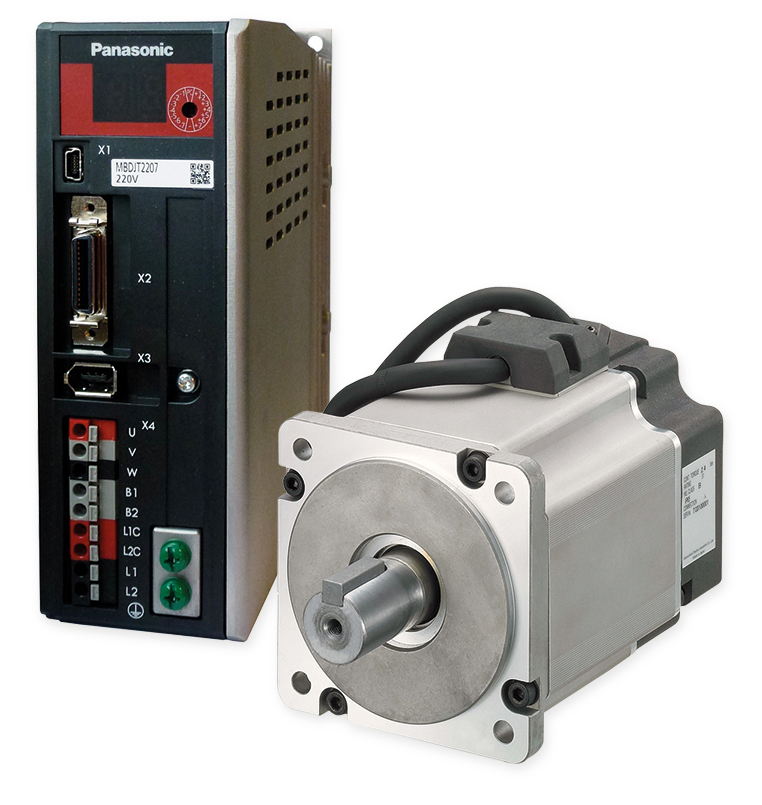

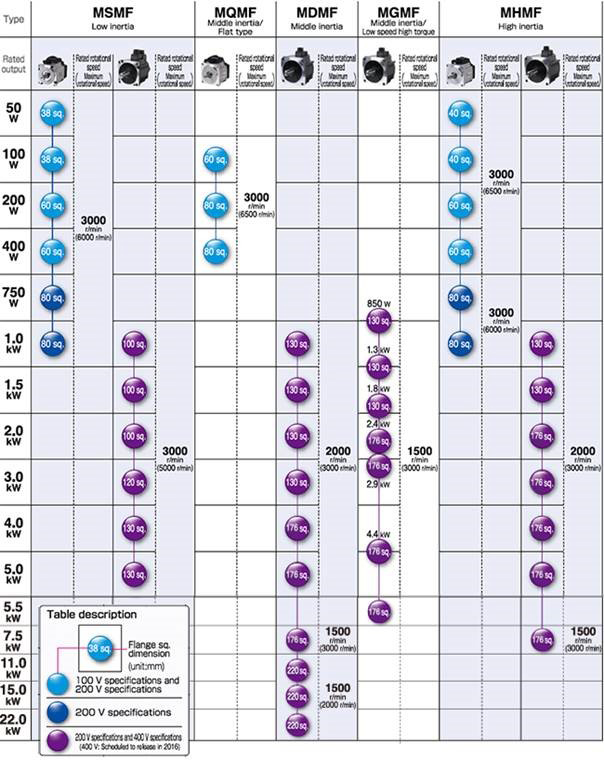

Serwonapędy Panasonic Minas oferują szeroki zakres mocy, momentów i typów enkoderów, co ułatwia precyzyjne dopasowanie napędu do konkretnych wymagań. Kluczowe znaczenie ma poprawne wyznaczenie parametrów, ponieważ ich brak lub błędne obliczenie może prowadzić do problemów.
Obliczanie wymaganego momentu i mocy (ruch, tarcie, rezerwa)
Moment obrotowy jest jednym z najważniejszych kryteriów doboru serwonapędu. Należy uwzględnić:
- moment potrzebny do pokonania masy obciążenia,
- opory ruchu i tarcie w mechanice,
- moment dynamiczny wynikający z przyspieszeń,
- odpowiednią rezerwę bezpieczeństwa.
W praktyce oblicza się moment roboczy RMS, który porównuje się z momentem znamionowym silnika. Dodatkowo sprawdza się, czy moment szczytowy serwonapędu jest wystarczający do realizacji krótkotrwałych przyspieszeń. W przypadku serii Panasonic Minas moment szczytowy często wynosi 300% momentu znamionowego, co daje dużą elastyczność projektową.
Zbyt mały moment prowadzi do przeciążeń i przegrzewania, natomiast przewymiarowanie napędu zwiększa koszty i pogarsza jakość regulacji.
Bezwładność i dopasowanie mechaniki (przekładnia, śruba, pas, bezpośredni napęd)
Bezwładność to parametr często niedoceniany, a mający ogromny wpływ na stabilność i jakość sterowania. Bardzo ważne jest zachowanie odpowiedniego stosunku bezwładności obciążenia do bezwładności wirnika silnika.
Dla większości aplikacji zaleca się, aby stosunek ten nie przekraczał 5:1 lub 10:1, w zależności od możliwości sterownika i algorytmów regulacji. Serwonapędy Panasonic Minas, dzięki zaawansowanemu strojeniu i filtrom, pozwalają pracować nawet przy wyższych stosunkach, jednak zawsze warto dążyć do optymalnego dopasowania mechaniki.
Zastosowanie przekładni, śruby kulowej lub pasa zębatego pozwala zmniejszyć widzianą bezwładność i poprawić dynamikę ruchu, kosztem maksymalnej prędkości.
Profil ruchu i cykl pracy: przyspieszenie, hamowanie, częstotliwość start/stop
Kolejnym istotnym elementem doboru serwonapędu jest profil ruchu oraz cykl pracy. Aplikacje o częstych startach i zatrzymaniach, krótkich cyklach i dużych przyspieszeniach generują znacznie większe obciążenie termiczne niż ruch jednostajny.
Należy określić:
- czas przyspieszania i hamowania,
- maksymalną częstotliwość cykli,
- czas pracy ciągłej i postoju.
Na tej podstawie oblicza się obciążenie cieplne silnika. Serwonapędy do pozycjonowania, takie jak Panasonic Minas, są projektowane do pracy dynamicznej, jednak przekroczenie dopuszczalnego cyklu pracy prowadzi do ograniczeń momentu lub zadziałania zabezpieczeń termicznych.

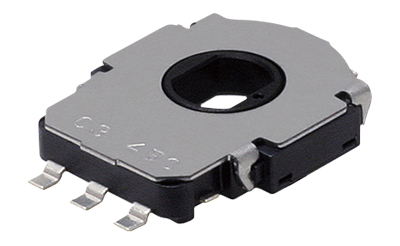

Enkoder i rozdzielczość: kiedy więcej ma sens, a kiedy nie
Wysoka rozdzielczość enkodera nie zawsze oznacza lepszą aplikację. Istotne jest dopasowanie enkodera do wymagań dokładności i stabilności układu.
Panasonic Minas oferuje enkodery o bardzo wysokiej rozdzielczości (20-23 bit), co umożliwia precyzyjne pozycjonowanie bez stosowania zewnętrznych czujników. W aplikacjach wymagających mikropozycjonowania, takich jak elektronika czy półprzewodniki, ma to ogromne znaczenie.
W prostszych aplikacjach nadmierna rozdzielczość może jednak utrudniać strojenie serwonapędu i zwiększać wrażliwość na drgania mechaniczne.
Komunikacja i sterowanie: impulsy/analog vs sieci przemysłowe (zależnie od architektury)
Dobór serwonapędu powinien uwzględniać również architekturę sterowania. W zależności od systemu automatyki można zastosować:
- sterowanie impulsowe lub analogowe,
- komunikację przez sieci przemysłowe, takie jak EtherCAT, PROFINET czy CANopen.
Serwonapędy Panasonic Minas są dostępne w wersjach obsługujących nowoczesne sieci przemysłowe, co pozwala na precyzyjną synchronizację osi, uproszczenie okablowania i łatwiejszą diagnostykę. W zaawansowanych aplikacjach wieloosiowych wybór komunikacji sieciowej jest obecnie standardem.
Uruchomienie i strojenie: na co zwrócić uwagę, żeby uniknąć oscylacji i przegrzewania
Nawet najlepiej dobrany serwonapęd wymaga poprawnego uruchomienia i strojenia. Błędy na tym etapie są częstą przyczyną oscylacji, hałasu, drgań i nadmiernego nagrzewania.
Nowoczesne serwonapędy Panasonic Minas oferują funkcje automatycznego strojenia, filtry rezonansów oraz narzędzia diagnostyczne. Mimo to warto:
- sprawdzić sztywność mechaniki,
- dostosować parametry regulatorów do realnego obciążenia,
- monitorować temperaturę i obciążenie w czasie pracy.
Poprawne strojenie serwonapędu znacząco zwiększa żywotność całego układu i pozwala w pełni wykorzystać jego możliwości.
Dobór napędu a środowisko pracy i wymagania bezpieczeństwa
Ostatnim, ale nie mniej ważnym aspektem jest środowisko pracy. Temperatura, zapylenie, wilgotność czy drgania mogą wpływać na trwałość napędu. Warto zwrócić uwagę na stopień ochrony IP, sposób chłodzenia oraz odporność na warunki przemysłowe.
Coraz większe znaczenie mają również funkcje bezpieczeństwa. Serwonapędy Panasonic Minas mogą współpracować z systemami bezpieczeństwa maszyn, oferując funkcje takie jak Safe Torque Off (STO), co ułatwia spełnienie wymagań norm i dyrektyw.
Podsumowanie
Dobór serwonapędu do aplikacji to proces wymagający analizy wielu parametrów: momentu, prędkości, bezwładności, cyklu pracy, komunikacji i warunków środowiskowych. Przykład serwonapędów Panasonic Minas pokazuje, że nowoczesne rozwiązania oferują dużą elastyczność, ale tylko świadomy dobór i poprawne strojenie gwarantują niezawodną i precyzyjną pracę.
Jeśli zależy Ci na stabilnym pozycjonowaniu, wysokiej dynamice i długiej żywotności maszyny, warto poświęcić czas na dokładną analizę kryteriów doboru serwonapędu - to inwestycja, która szybko się zwraca.
