Ściany szkieletowe a wymagania ochrony przeciwpożarowej
Zgodnie z Rozporządzeniem Ministra Infrastruktury (Dz.U.2019.0.1065, rozdział 3), obiekty budowlane powinny być podzielone na strefy pożarowe. W praktyce oznacza to konieczność takiego projektowania i wykonywania przegród budowlanych, aby w razie pożaru ograniczały rozprzestrzenianie się ognia pomiędzy poszczególnymi częściami obiektu.
W każdej inwestycji przez ściany i stropy stanowiące oddzielenia stref pożarowych przechodzą liczne instalacje techniczne, takie jak rury grzewcze, kanały wentylacyjne czy przewody elektryczne. Tego rodzaju przejścia, określane jako przepusty instalacyjne, ingerują bezpośrednio w konstrukcję przegrody, a tym samym mogą wpływać na jej właściwości ogniowe.
Z tego względu elementy oddzielenia przeciwpożarowego muszą spełniać ogólne wymagania dotyczące klasy odporności ogniowej, określone w warunkach technicznych. Dotyczy to nie tylko samych ścian i stropów, ale również wszystkich komponentów montowanych w ich obrębie, w tym osprzętu elektrycznego.
Klasa odporności ogniowej a wymagania dla elementów budynku
Elementy budynku, odpowiednio do przyjętej klasy odporności pożarowej, powinny spełniać - z zastrzeżeniem § 213 oraz § 237 ust. 9 - wymagania określone dla poszczególnych części konstrukcji. Obejmują one między innymi główną konstrukcję nośną, stropy, ściany zewnętrzne i wewnętrzne oraz przykrycie dachu.
Zestawienie tych wymagań pokazuje wyraźnie, że ściany wewnętrzne i inne przegrody oddzielenia pożarowego muszą zachować określoną klasę odporności ogniowej, zależną od klasy odporności pożarowej całego budynku. Oznacza to, że każda ingerencja instalacyjna w taką przegrodę powinna być zabezpieczona w sposób, który nie obniży jej parametrów.
Z wymagań tych jednoznacznie wynika, że w instalacjach elektrycznych konieczne jest stosowanie odpowiedniego asortymentu przeciwpożarowego. Ma to szczególne znaczenie w przypadku ścian szkieletowych, gdzie każda ingerencja w przegrodę musi być dokładnie przemyślana.

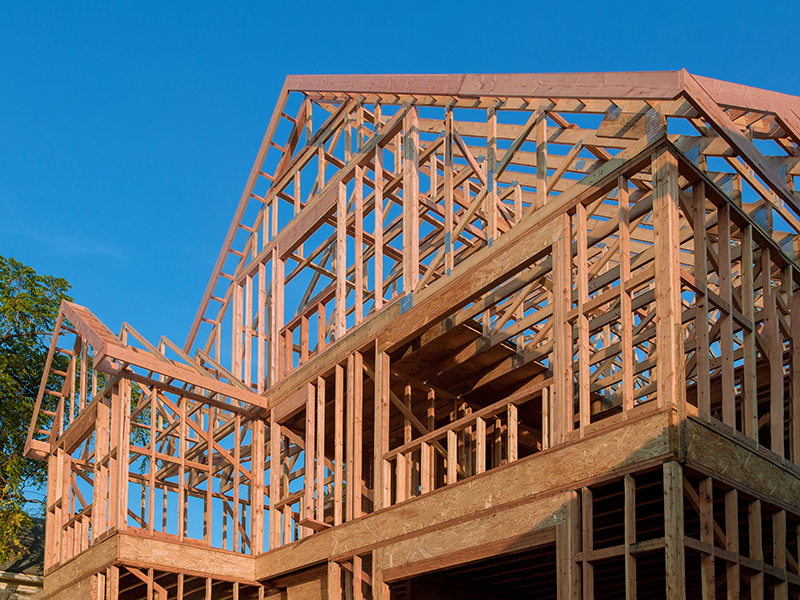

Ściana szkieletowa to przegroda, w której liczy się każdy element
Ściany szkieletowe są dziś powszechnie stosowane w nowoczesnym budownictwie. O ich popularności decyduje lekka konstrukcja, szybkość montażu i duża elastyczność projektowa. Dobrze sprawdzają się zarówno w budynkach mieszkalnych, jak i w obiektach komercyjnych czy użyteczności publicznej.
Jednocześnie ich warstwowa budowa sprawia, że wymagają szczególnej uwagi tam, gdzie pojawia się temat ochrony przeciwpożarowej. W odróżnieniu od przegród masywnych ściana szkieletowa działa jako układ kilku współpracujących ze sobą warstw. Liczy się więc nie tylko sama konstrukcja, ale również właściwości całego systemu - odporność ogniowa, szczelność i izolacyjność akustyczna.
To oznacza, że każda ingerencja w ścianę szkieletową, także ta związana z montażem osprzętu elektrycznego, może mieć wpływ na parametry całej przegrody.
Gdzie pojawia się problem w ścianach szkieletowych?
Problem zaczyna się w momencie, gdy w ścianie o wymaganej odporności ogniowej montowany jest standardowy osprzęt, który nie został zaprojektowany z myślą o przegrodach przeciwpożarowych. Gniazda, łączniki i puszki są niezbędnym elementem każdej instalacji elektrycznej, ale ich montaż wymaga wykonania otworów w ścianie.
W przypadku ścian szkieletowych nie jest to wyłącznie kwestia techniczna. Miejsce montażu puszki może stać się najsłabszym punktem przegrody. A przecież to właśnie ściana ma w razie pożaru przez określony czas ograniczać przedostawanie się ognia, wysokiej temperatury i gorących gazów do kolejnej strefy pożarowej.
Jeśli otwór instalacyjny nie zostanie odpowiednio zabezpieczony, cała przegroda może nie spełnić swojej funkcji zgodnie z założeniami projektowymi. Właśnie dlatego w ścianach szkieletowych tak istotne jest stosowanie rozwiązań, które pozwalają połączyć funkcjonalność instalacji elektrycznej z wymaganiami ochrony przeciwpożarowej.
Dlaczego puszki przeciwpożarowe mają znaczenie?
W ścianach szkieletowych nie wystarczy myśleć jedynie o wygodzie montażu. Potrzebne są rozwiązania, które pomagają zachować odporność ogniową przegrody również w miejscu montażu osprzętu elektrycznego. Dotyczy to szczególnie obiektów, w których ściany muszą spełniać określone klasy odporności ogniowej, na przykład EI90 czy EI120.
Odpowiedzią na ten problem są puszki przeciwpożarowe przeznaczone do ścian szkieletowych. Ich zadaniem nie jest wyłącznie stworzenie miejsca na montaż osprzętu, ale również wsparcie ochrony przeciwpożarowej całej przegrody. Po osiągnięciu temperatury krytycznej puszka reaguje i tworzy warstwę izolacyjną, która pomaga uszczelnić miejsce montażu i ograniczyć rozprzestrzenianie się ognia.
W praktyce oznacza to, że instalacja elektryczna nie staje się słabym punktem ściany, lecz pozostaje elementem wpisanym w wymagania bezpieczeństwa pożarowego.
Rodzaje puszek przeciwpożarowych do ścian szkieletowych
W rozwiązaniach do ścian szkieletowych można wyróżnić dwa podstawowe typy puszek przeciwpożarowych. Różnią się one między sobą przede wszystkim klasą odporności ogniowej, konstrukcją i dodatkowymi funkcjami, ale ich wspólnym zadaniem jest zabezpieczenie miejsca montażu osprzętu elektrycznego tak, aby nie osłabić parametrów przegrody.

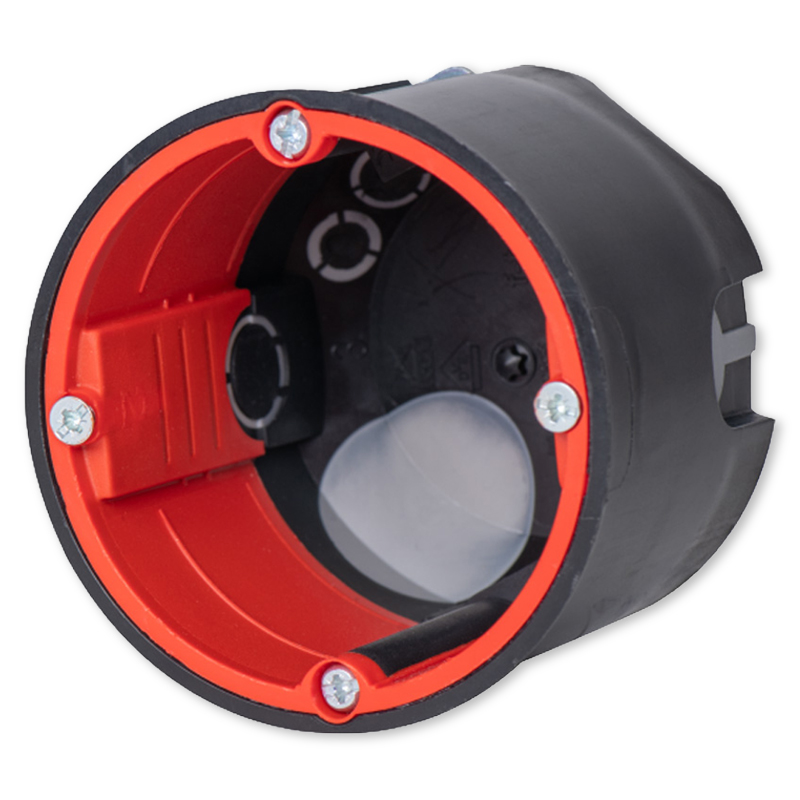

Puszka do ścian szkieletowych o odporności ogniowej do EI120
Jednym z rozwiązań stosowanych w ścianach szkieletowych jest puszka przeciwpożarowa przeznaczona do przegród o odporności ogniowej do EI120. Oznacza to, że może być stosowana w ścianach, które przez 120 minut powinny zachować szczelność ogniową i izolacyjność termiczną.
Warto wyjaśnić, co dokładnie oznacza ta klasyfikacja. Litera E odnosi się do szczelności ogniowej, czyli zdolności przegrody do powstrzymywania płomieni i gorących gazów. Litera I oznacza izolacyjność ogniową, a więc ograniczenie wzrostu temperatury po stronie nieobjętej pożarem. Liczba 120 wskazuje czas wyrażony w minutach, przez jaki te właściwości powinny zostać zachowane.
W praktyce jest to rozwiązanie przeznaczone do bardziej wymagających przegród, gdzie bezpieczeństwo pożarowe musi być utrzymane przez dłuższy czas. W ścianach szkieletowych ma to szczególne znaczenie, ponieważ każda ingerencja w ich strukturę powinna być dostosowana do klasy odporności całego systemu.
Tego typu puszka umożliwia montaż naprzeciwległy, co daje większą swobodę przy projektowaniu rozmieszczenia osprzętu po obu stronach ściany. To ważna cecha w nowoczesnych instalacjach, gdzie funkcjonalność pomieszczeń często wymaga precyzyjnego zaplanowania punktów elektrycznych.
Istotną zaletą jest także zastosowanie membrany, która pozwala na beznarzędziowe wprowadzanie kabli i peszli, w tym na przykład dwóch peszli o średnicy 25 mm. Takie rozwiązanie usprawnia montaż, skraca czas pracy i pomaga zachować porządek w prowadzeniu instalacji.
Na uwagę zasługuje również spełnianie wymagań w zakresie izolacji akustycznej zgodnie z normą DIN EN ISO 10140. W praktyce oznacza to, że puszka wspiera nie tylko ochronę przeciwpożarową, ale także ogranicza przenikanie dźwięków przez przegrodę. W ścianach szkieletowych jest to szczególnie ważne, ponieważ bardzo często muszą one jednocześnie pełnić funkcję oddzielenia pożarowego i skutecznej bariery akustycznej.
Dodatkowo po osiągnięciu temperatury krytycznej puszka reaguje i tworzy warstwę izolacyjną, co pomaga zabezpieczyć miejsce montażu osprzętu i ograniczyć ryzyko osłabienia parametrów ogniowych ściany.

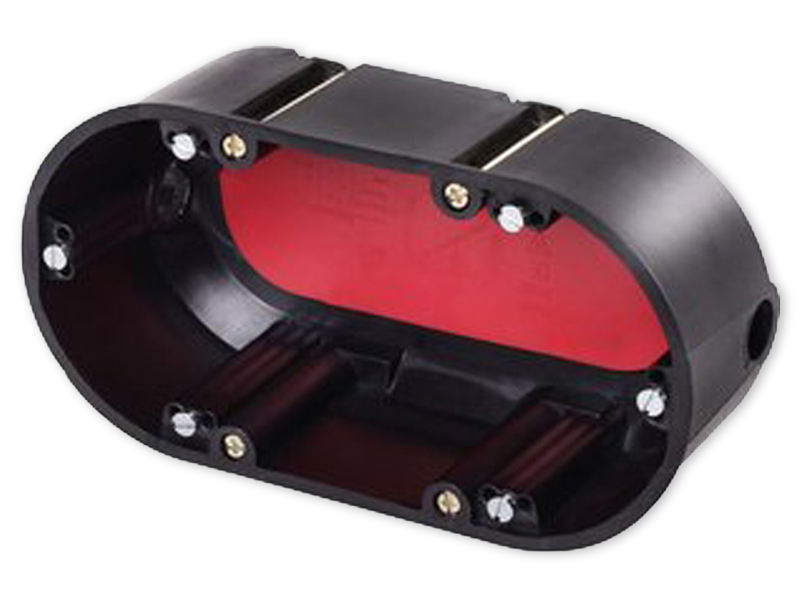

Podwójna puszka do ścian szkieletowych o odporności ogniowej do EI90
Drugim rodzajem rozwiązania jest podwójna puszka przeciwpożarowa przeznaczona do ścian szkieletowych o odporności ogniowej do EI90. W tym przypadku klasa odporności oznacza, że przegroda przez 90 minut zachowuje szczelność ogniową oraz izolacyjność termiczną.
Podobnie jak wcześniej, litery E i I odnoszą się odpowiednio do szczelności i izolacyjności ogniowej, natomiast liczba 90 określa czas, przez jaki te parametry powinny zostać utrzymane podczas pożaru. Jest to więc rozwiązanie odpowiednie do przegród, które mają spełniać wysokie wymagania bezpieczeństwa, choć w nieco niższej klasie niż w przypadku wariantu do EI120.
Podwójna konstrukcja tej puszki sprawdza się tam, gdzie potrzebne jest bardziej rozbudowane prowadzenie osprzętu w obrębie jednej przegrody. Również tutaj możliwy jest montaż naprzeciwległy, co ułatwia planowanie instalacji po obu stronach ściany i zwiększa elastyczność projektową.
W razie osiągnięcia temperatury krytycznej puszka tworzy warstwę izolacyjną, która wspiera ochronę przeciwpożarową i pomaga ograniczyć rozprzestrzenianie się ognia przez miejsce wykonania otworu instalacyjnego. W ścianach szkieletowych jest to szczególnie istotne, ponieważ każda ingerencja w przegrodę może wpływać na jej końcowe parametry użytkowe i bezpieczeństwo.
Dodatkową zaletą tego rozwiązania jest możliwość doposażenia w zaślepkę, co zwiększa elastyczność zastosowania i pozwala lepiej dopasować puszkę do konkretnego układu instalacyjnego.

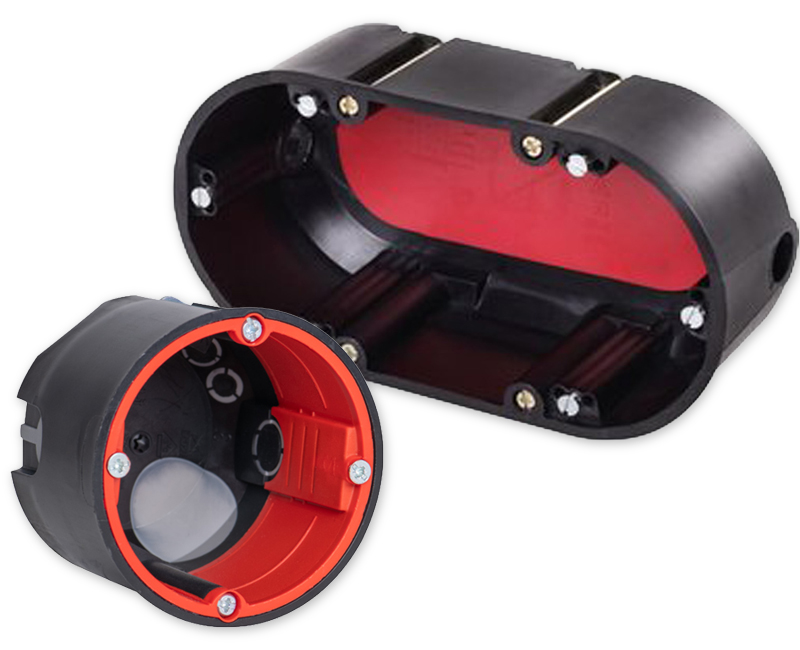

Dwa rozwiązania, jeden cel
Choć oba rodzaje puszek różnią się zakresem zastosowania, konstrukcją i klasą odporności ogniowej, ich cel pozostaje taki sam: zabezpieczyć miejsce montażu osprzętu elektrycznego w ścianie szkieletowej tak, aby nie osłabić właściwości przeciwpożarowych przegrody.
Jedno rozwiązanie sprawdzi się w ścianach o wyższych wymaganiach ogniowych i dodatkowo wspiera izolacyjność akustyczną, drugie odpowiada na potrzeby instalacji wymagających podwójnego rozwiązania w przegrodach o odporności do EI90. W obu przypadkach chodzi o to samo - zachować spójność systemu ściany i bezpieczeństwo całego obiektu.
Bezpieczne ściany szkieletowe wymagają sprawdzonych rozwiązań ASTAT
Ściany szkieletowe łączą lekkość konstrukcji, funkcjonalność i nowoczesne podejście do projektowania przestrzeni, ale jednocześnie szczególnej wymagają myślenia systemowego i szczegółowej dbałości o detale wykonawcze. Dotyczy to zwłaszcza ochrony przeciwpożarowej i miejsc, w których przegroda zostaje naruszona przez elementy instalacji elektrycznej.
Równie ważne są wszystkie elementy uzupełniające, w tym osprzęt elektryczny. To właśnie na styku instalacji i konstrukcji często pojawiają się największe wyzwania projektowe i wykonawcze.
Dlatego w przypadku ścian szkieletowych tak ważne jest stosowanie rozwiązań dedykowanych. Puszka przeciwpożarowa nie jest tu dodatkiem, ale elementem, który pomaga zachować założone parametry ściany i ograniczyć ryzyko osłabienia przegrody w miejscu montażu instalacji.
Jeśli szukasz sprawdzonych rozwiązań do ochrony przeciwpożarowej instalacji elektrycznych w ścianach szkieletowych, warto skorzystać ze wsparcia ekspertów ASTAT. Odpowiednio dobrane komponenty i fachowe doradztwo pomagają lepiej dopasować rozwiązanie do wymagań konkretnej inwestycji, a jednocześnie zadbać o bezpieczeństwo, zgodność z wymaganiami technicznymi i komfort montażu.
