Kontrola temperatury w szafach sterowniczych - siedem błędów, które wracają jako awarie, przestoje oraz kosztowne poprawki

Spis treści

1. Dlaczego kontrola temperatury w szafie sterowniczej to nie detal projektowy
2. Błąd 1 - dobór rozwiązania bez policzenia strat ciepła
3. Błąd 2 - pomijanie realnych warunków otoczenia
4. Błąd 3 - skupienie wyłącznie na chłodzeniu, bez uwzględnienia kondensacji
5. Błąd 4 - zły obieg powietrza i błędny montaż komponentów
6. Błąd 5 - brak uwzględnienia eksploatacji i serwisu
7. Błąd 6 - przewymiarowanie jako pozorne zabezpieczenie
8. Błąd 7 - wybór rozwiązania z katalogu zamiast z kontekstu aplikacji
9. Checklista - 10 pytań przed doborem rozwiązania do kontroli temperatury
10. Jak podejść do tematu bezpiecznie i kiedy warto skonsultować dobór

Dlaczego kontrola temperatury w szafie sterowniczej to nie detal projektowy

W szafie sterowniczej pracują komponenty, które generują ciepło i jednocześnie mają określone warunki pracy. Zasilacze, falowniki, sterowniki, przekaźniki, aparatura zabezpieczeniowa czy moduły komunikacyjne nie są obojętne na temperaturę. Jeżeli ciepło nie jest skutecznie odprowadzane, warunki wewnątrz obudowy zaczynają odbiegać od założeń producentów urządzeń.

Problem polega na tym, że skutki nie zawsze są natychmiastowe. Zbyt wysoka temperatura może skracać żywotność komponentów, powodować losowe błędy, zwiększać awaryjność lub prowadzić do wyłączeń w najmniej oczekiwanym momencie. Z kolei zbyt duża wilgotność i kondensacja w szafie sterowniczej mogą skutkować korozją, przebiciami, błędami sygnałów i uszkodzeniami elektroniki.

Dlatego pytanie nie powinno brzmieć tylko: „jak obniżyć temperaturę w szafie sterowniczej?”. Właściwe pytanie brzmi: jakie warunki musimy utrzymać wewnątrz szafy, przy jakich parametrach środowiskowych i przy jakim obciążeniu układu?

Błąd 1 - dobór rozwiązania bez policzenia strat ciepła

Najczęstszy błąd to dobór chłodzenia „na oko”. Ktoś przyjmuje podobną wielkość wentylatora jak w poprzedniej aplikacji, wybiera klimatyzator z zapasem albo zakłada, że skoro szafa nie jest duża, problemu nie będzie.

W praktyce wielkość obudowy nie mówi jeszcze, ile ciepła trzeba odprowadzić. Kluczowe są rzeczywiste straty mocy urządzeń zamontowanych w środku, ich rozmieszczenie, cykl pracy, obciążenie oraz warunki otoczenia. Inaczej zachowa się szafa z kilkoma modułami sterowania, a inaczej obudowa z falownikami pracującymi pod dużym obciążeniem.

Błąd 2 - pomijanie realnych warunków otoczenia

Drugim częstym błędem jest projektowanie na podstawie warunków „idealnych”. W dokumentacji przyjmuje się określoną temperaturę otoczenia, ale w rzeczywistości szafa stoi przy piecu, na hali bez klimatyzacji, przy linii technologicznej, w miejscu nasłonecznionym albo w strefie o dużym zapyleniu.

Warunki pracy szafy sterowniczej mają bezpośredni wpływ na wybór rozwiązania. Wentylacja szafy sterowniczej może być wystarczająca w czystym i chłodnym pomieszczeniu, ale niekoniecznie sprawdzi się tam, gdzie powietrze jest gorące, zapylone, wilgotne lub agresywne chemicznie. Jeżeli powietrze z zewnątrz jest cieplejsze niż dopuszczalna temperatura wewnątrz obudowy, sama wymiana powietrza nie rozwiąże problemu.

Pomijanie otoczenia prowadzi do błędnych decyzji. Rozwiązanie wygląda poprawnie na papierze, ale w rzeczywistej aplikacji nie utrzymuje wymaganych warunków. Później okazuje się, że problemem nie była wyłącznie moc chłodnicza, lecz miejsce montażu, brak odpowiedniej filtracji, zapylenie, ograniczona przestrzeń wokół szafy albo zbyt wysoka temperatura w hali.

Przed wyborem technologii trzeba więc odpowiedzieć na pytania: gdzie stoi szafa, jaka jest temperatura minimalna i maksymalna, czy występuje wilgoć, pył, olej, drgania, nasłonecznienie lub ograniczony dostęp serwisowy?

Błąd 3 - skupienie wyłącznie na chłodzeniu, bez uwzględnienia kondensacji

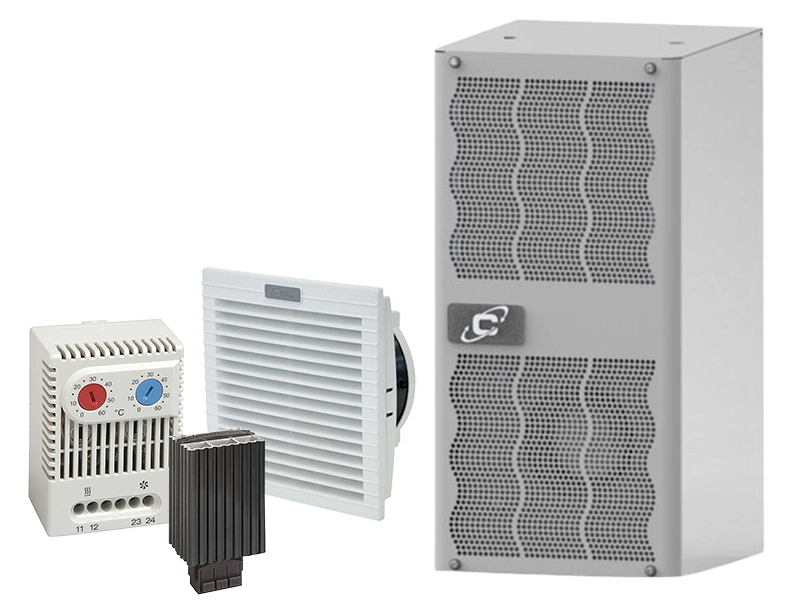

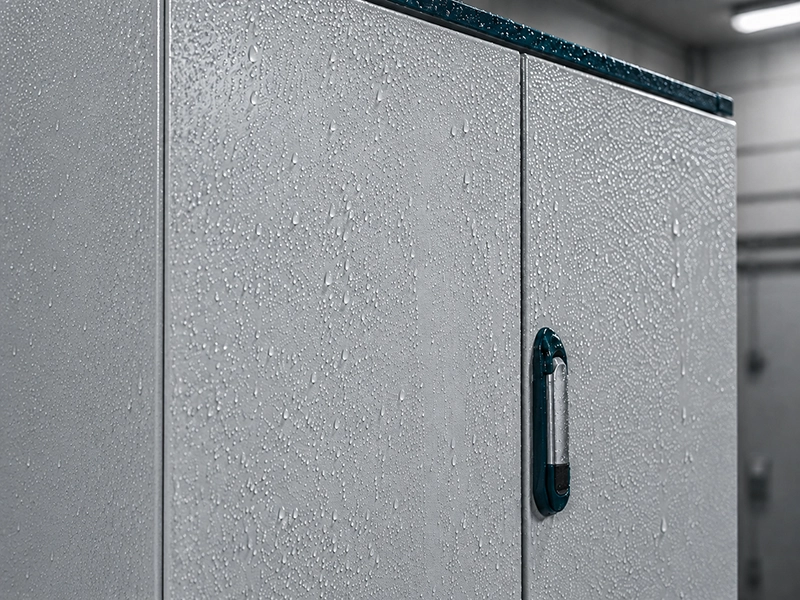

Przegrzewanie szafy sterowniczej jest łatwe do zauważenia. Kondensacja bywa bardziej podstępna. Wilgoć może pojawiać się okresowo, na przykład po postoju maszyny, przy dużych wahaniach temperatury. Zarówno w chłodnych pomieszczeniach, jak i na zewnątrz budynków oraz wszystkich aplikacjach, gdzie szafa pracuje w środowisku o podwyższonej wilgotności.

Błąd polega na tym, że cała uwaga skupia się na chłodzeniu, a pomija się punkt rosy i ryzyko skraplania pary wodnej. Tymczasem wilgoć w szafie sterowniczej może być równie groźna jak zbyt wysoka temperatura. Może powodować korozję zacisków, błędy elektroniki, zwarcia, pogorszenie izolacji i awarie trudne do jednoznacznego zdiagnozowania.

Błąd 4 - zły obieg powietrza i błędny montaż komponentów

Nawet dobrze dobrane urządzenie nie zadziała poprawnie, jeśli powietrze w szafie nie będzie miało właściwej drogi przepływu. Zdarza się, że wentylator, wymiennik lub klimatyzator są dobrane prawidłowo, ale wewnątrz obudowy tworzą się strefy gorącego powietrza.

Przyczyną może być zbyt ciasna zabudowa, brak odstępów między komponentami, zasłonięte wloty i wyloty, nieprawidłowe prowadzenie kanałów kablowych, montaż urządzeń emitujących dużo ciepła obok elementów wrażliwych albo niekorzystne położenie wentylatorów. W efekcie temperatura w miejscu pomiaru wydaje się akceptowalna, ale lokalnie komponenty pracują w zbyt trudnych warunkach.

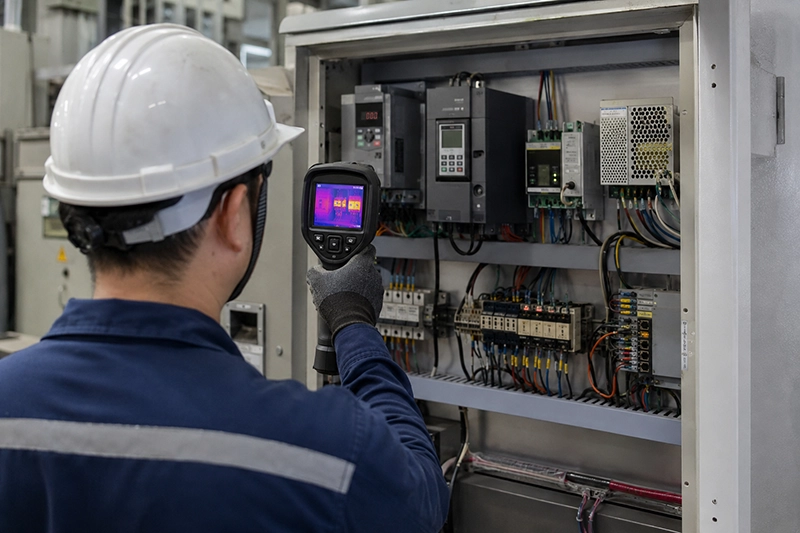

To jeden z powodów, dla których diagnoza nie powinna kończyć się na pomiarze temperatury w jednym punkcie. Trzeba sprawdzić, jak wygląda realny obieg powietrza, gdzie są źródła ciepła, czy chłodne powietrze dociera do właściwych miejsc i czy gorące powietrze ma możliwość opuszczenia obudowy.

Poprawne odprowadzanie ciepła z szafy sterowniczej zależy nie tylko od mocy urządzenia chłodzącego, ale też od geometrii zabudowy. Czasem lepszy efekt daje uporządkowanie rozmieszczenia komponentów niż zwiększanie wydajności chłodzenia.

Błąd 5 - brak uwzględnienia eksploatacji i serwisu

Szafa nie pracuje w warunkach laboratoryjnych. Po uruchomieniu zaczyna się normalna eksploatacja: filtry się brudzą, dostęp do urządzeń bywa utrudniony, harmonogram przeglądów nie zawsze jest idealny, a układ może zostać rozbudowany.

Błąd projektowy polega na tym, że rozwiązanie działa poprawnie w dniu odbioru, ale po kilku miesiącach przestaje utrzymywać parametry. Zabrudzony filtr ogranicza przepływ powietrza. Brak miejsca wokół szafy utrudnia wymianę elementów serwisowych. Niewłaściwy dostęp do urządzeń powoduje, że przeglądy są odkładane. A dodatkowe komponenty dołożone po czasie zwiększają ilość ciepła w obudowie.

Dlatego przy doborze rozwiązania trzeba myśleć nie tylko o parametrach technicznych, ale też o obsłudze. Czy filtr będzie łatwo dostępny? Czy użytkownik będzie wiedział, kiedy go wymienić? Czy urządzenie wymaga regularnych czynności serwisowych? Czy po rozbudowie układu pozostanie zapas przestrzeni i wydajności?

Warunki eksploatacji często decydują o tym, czy rozwiązanie będzie stabilne przez lata, czy stanie się kolejnym punktem wymagającym ciągłej uwagi utrzymania ruchu.

Błąd 6 - przewymiarowanie jako pozorne zabezpieczenie

Przewymiarowanie bywa traktowane jako bezpieczny skrót: „dajmy większe chłodzenie, będzie spokój”. W niektórych sytuacjach zapas jest potrzebny, ale nie powinien zastępować obliczeń i analizy warunków pracy.

Zbyt duże urządzenie może oznaczać wyższy koszt zakupu, większe zużycie energii, częstsze cykle pracy, gorszą stabilność regulacji albo problemy z miejscem montażu. Może też odwrócić uwagę od właściwej przyczyny problemu. Jeżeli szafa się przegrzewa przez błędny obieg powietrza, zabrudzone filtry albo zbyt wysoką temperaturę otoczenia, zwiększenie mocy urządzenia chłodzącego nie zawsze będzie najlepszą odpowiedzią.

Przewymiarowanie daje poczucie bezpieczeństwa, ale nie musi dawać niezawodności. Dobrze dobrane rozwiązanie powinno mieć uzasadniony zapas, wynikający z danych: strat ciepła, temperatury otoczenia, wymagań komponentów, warunków serwisu i możliwej rozbudowy układu.

W praktyce lepiej dobrać rozwiązanie świadomie niż „na wszelki wypadek”. Bez danych łatwo zapłacić więcej, a mimo to nie usunąć źródła awarii.

Błąd 7 - wybór rozwiązania z katalogu zamiast z kontekstu aplikacji

Katalog pokazuje parametry urządzenia, ale nie opisuje całej aplikacji. Dlatego sam wybór produktu na podstawie mocy, wymiarów i ceny jest zbyt prostym podejściem.

Checklista: 10 pytań przed doborem rozwiązania do kontroli temperatury

Przed wyborem wentylacji, klimatyzacji, ogrzewania lub innego rozwiązania warto przejść przez prostą checklistę. Pomaga ona odróżnić objawy od przyczyn i uniknąć decyzji podejmowanej wyłącznie na podstawie przypuszczeń.

1. Jakie są rzeczywiste straty ciepła generowane przez komponenty w szafie?
2. Jaka temperatura wewnątrz szafy jest dopuszczalna dla zastosowanych urządzeń?
3. Jaka jest minimalna i maksymalna temperatura otoczenia w miejscu pracy?
4. Czy występują duże wahania temperatury, postoje lub rozruchy po przerwie?
5. Czy w środowisku pracy występuje podwyższona wilgotność lub ryzyko kondensacji?
6. Czy powietrze w otoczeniu jest czyste, zapylone, zaolejone lub agresywne chemicznie?
7. Jak wygląda przepływ powietrza wewnątrz szafy i czy nie ma lokalnych stref przegrzewania?
8. Czy wloty, wyloty, filtry i urządzenia chłodzące będą miały zapewnioną przestrzeń do pracy?
9. Czy rozwiązanie będzie łatwe do serwisowania w rzeczywistych warunkach eksploatacji?
10. Co zmieni się po rozbudowie układu lub zmianie obciążenia maszyny?

Odpowiedzi na te pytania często pokazują, że problem nie polega wyłącznie na tym, jak dobrać chłodzenie do szafy sterowniczej. Czasem trzeba poprawić obieg powietrza, ograniczyć wpływ otoczenia, zabezpieczyć się przed wilgocią albo zmienić założenia montażowe.

Jak podejść do tematu bezpiecznie i kiedy warto skonsultować dobór

Dobra decyzja zaczyna się od danych. Kontrola temperatury w szafach sterowniczych wymaga spojrzenia na całą aplikację: źródła ciepła, środowisko pracy, wymagania komponentów, ryzyko kondensacji, sposób montażu i późniejszą eksploatację.

Nie każda szafa potrzebuje tego samego rozwiązania. Nie zawsze większa moc chłodzenia oznacza większą niezawodność. Nie zawsze klimatyzacja jest pierwszym wyborem. I nie zawsze objaw, taki jak przegrzewanie, wskazuje bezpośrednio na prawdziwą przyczynę problemu.

Jeśli mierzysz się z niestabilną pracą, przegrzewaniem, wilgocią lub powracającymi awariami w szafie sterowniczej, warto zacząć od uporządkowania założeń. Dopiero potem dobierać technologię.
