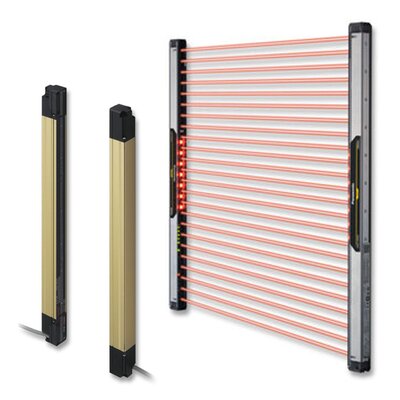

Kurtyny bezpieczeństwa z serii SF4 firmy Panasonic Industry to wielowiązkowe, optoelektroniczne urządzenia ochronne kategorii 4 (EN 61496-1 /-2).
Kurtyny świetlne bezpieczeństwa wykorzystywane są do ochrony operatorów maszyn oraz osób postronnych przed uszkodzeniem ciała lub śmiercią wywołaną przez niebezpieczne maszyny i urządzenia. Wykrywają nieostrożne ruchy ludzi w pobliżu maszyny i blokują działanie urządzeń zgodnie z obowiązującymi, międzynarodowymi przepisami bezpieczeństwa. Dodatkowo umożliwiają prosty, szybki i bezpieczny dostęp do maszyny, np. w celu włożenia lub odebrania obrabianego elementu.
Duży wybór modeli pozwala na wykorzystanie kurtyny bezpieczeństwa w każdej dziedzinie automatyki przemysłowej, zapewniając ochronę palców (rozdzielczość 14 mm) i dłoni (rozdzielczość 25 mm).
Dzięki kurtynom z serii SF4 Klienci są w stanie zabezpieczyć strefy na odległość aż do 15 m przy rozdzielczości zapewniającej bezpieczeństwo dłoni (SF4D). Kurtyny bezpieczeństwa Panasonic Industry posiadają w standardzie takie funkcje jak muting, wygaszanie statyczne czy też wygaszanie dynamiczne.
Seria SF4 składa się z nadajnika i odbiornika, które synchronizują się ze sobą na drodze liniowej lub też optycznej (SF4D). Wyjścia bezpieczne OSSD są konfigurowalne PNP lub NPN, z możliwością dołączenia odpowiedniego modułu przekaźnikowego jak np.: SFC13.
Dla maszyn i urządzeń obsługiwanych ręcznie jak np. prasy, giętarki lub gilotyny gdzie liczy się dla operatora przestrzeń do pracy znajdują zastosowanie kurtyny bezpieczeństwa SF4C które mają tylko 13 mm grubości.
W ofercie Panasonic Industry Klienci znajdą również kurtyny świetlne bezpieczeństwa w obudowie aluminiowej wzmocnionej (SF4D), które sprawdzą się doskonale w aplikacjach, gdzie często kurtyny narażone są na uszkodzenia mechaniczne, występuje mocne zapylenie lub zawilgocenie.
Kurtyna świetlna SF4B w standardowej aluminiowej obudowie sprawdzą się w każdej typowej aplikacji bezpieczeństwa.
Dla mniej wymagających aplikacji można wybrać optoelektroniczne kurtyny bezpieczeństwa SF4B-C charakteryzujące się obudową aluminiowo-poliwęglanową z dołączonymi 5 m przewodami w zestawie lub modele SF4C, które są ultra smukłe w obudowie z poliwęglanu z dołączonymi 5 m przewodami i uchwytami w zestawie.

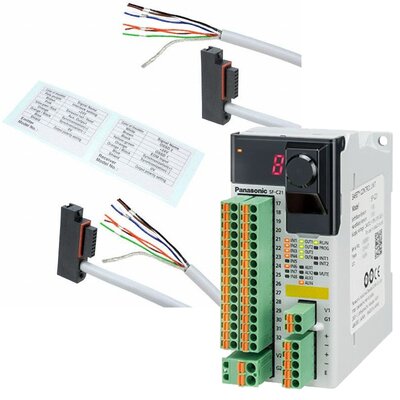

Ofertę uzupełnia kilka typów uchwytów dla modeli SF4B/SF4D, różne długości przewodów standardowych, jak i przewodów do mutingu, przewody do łączenia kurtyn szeregowo, czujniki do mutingu oraz programowalny sterownik bezpieczeństwa SF-C21.
Sprawdź niezawodne kurtyny bezpieczeństwa pod każdą aplikację!
SERIA |
SF4D |
SF4B |
SF4B-C |
SF4C |
|||
OBUDOWA | wzmocniona aluminiowa wzmocniona obudowa do wymagających aplikacji narażonych na uszkodzenia mechaniczne |
aluminiowa standardowe wykonanie obudowy sprawdzi się w każdej nie wymagającej się aplikacji |
aluminiowo-poliwęglanowa ekonomiczna wersja sprawdzi się tam gdzie nie wymagana jest obudowa odporna na uszkodzenia mechaniczne |
poliwęglanowa ultra-slim tylko 13mm grubości sprawdzi się tam gdzie liczy się przestrzeń i design |
|||
ROZDZIELCZOŚĆ |
14 mm |
25 mm |
14 mm |
25 mm |
25 mm |
14 mm |
25 mm |
ZASIĘG |
do 12 m |
do 15 m |
do 7 m |
do 9 m |
do 7 m |
do 3 m |
|
WYSOKOŚĆ CHRONIONA |
do 1270 mm |
do 1910 mm |
do 1270 mm |
do 1910mm |
do 1943 mm |
do 640 mm |
|
MUTING | |||||||
WYGASZANIE STATYCZNE | |||||||
WYGASZANIE DYNAMICZNE |
V do 5 wiązek |
V do 3 wiązek |
V do 3 wiązek |
V do 3 wiązek |
|||
KATEGORIA BEZPIECZEŃSTWA |
4 / Ple / SIL3 |
||||||
ZESTAW |
nadajnik + odbiornik |
nadajnik + odbiornik |
nadajnik + odbiornik + przewody 5m |
nadajnik + odbiornik + przewody 5m + uchwyty |
|||
