Nowoczesny system mostkowania „Easy Bridge” firmy Cabur

Czym są i do czego służą mostki wciskane firmy Cabur?

Mostki wciskane (grzebieniowe) serii PTC do połączeń równoległych to najszybszy i najbardziej niezawodny sposób łączenia torów prądowych złącz śrubowych i sprężynowych Cabur we wspólny potencjał. Budowa w formie grzebienia pozwala na szybki montaż i zapewnia nieprzerwane działanie przez cały czas użytkowania aplikacji , w której zastosowano to rozwiązanie. Nowoczesna konstrukcja i specjalnie zaprojektowany kształt zapewnia ciągłość połączenia w wymagających warunkach użytkowania.

Standardowo mostki PTC (grzebienie) dostarczane są jako listwa o długości 250 mm, którą w łatwy sposób można przyciąć na wymaganą długość w zależności od ilości wymaganych pól połączeniowych.

Nowoczesny system mostkowania „Easy Bridge” firmy Cabur
Nowoczesny system mostkowania „Easy Bridge” firmy Cabur

System połączeń „Easy Bridge” gwarantuje najbardziej złożone możliwości łączenia równoległego np. przemiennego lub z pominięciem wybranych pól.

Nowoczesny system mostkowania „Easy Bridge” firmy Cabur

Mostki wciskane (grzebienie) mogą być wykorzystane do połączenia równoległego złączy o jednakowym przekroju i pierwszego z sąsiedniej grupy zacisków o innym przekroju (np. CBC.2 z CBC.4)

Po ucięciu zgodnie z liczbą łączonych pól mostek (grzebień) należy włożyć w odpowiednią szczelinę w złączu. Dodatkowo można użyć do tego odpowiedniego śrubokręta i wcisnąć grzebień do momentu aż poczuje się opór. Połączenie jest w pełni izolowane, stopień ochrony IPXXB. Po zamontowaniu mostka, pola połączeń mogą być oznaczone przez umieszczenie zielonego paska PTC/SP. Pasek ten dostarczany jest w standardowej długości 100 mm i może być łatwo przycięty na odpowiednią długość przy pomocy noża. Aby wyjąć mostek (grzebień) wystarczy usunąć pasek PTC/SP, następnie ostrze śrubokręta wsunąć w otwór znajdujący się w górnej części mostka i podważyć powoli wyjmując.

Dzięki możliwości wycięcia pojedynczych grzebieni z mostka można w prosty sposób zbudować rozwinięty system mostkowania kilku pól z pominięciem sąsiadujących obok siebie złącz.

Nowoczesny system mostkowania „Easy Bridge” firmy Cabur

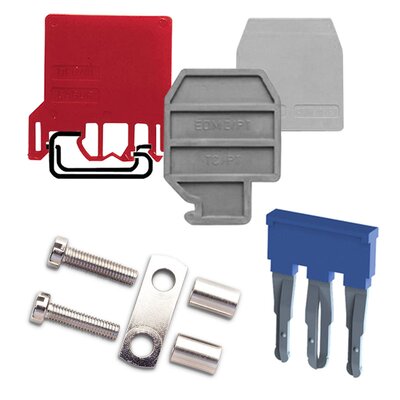

Od 2018 roku wprowadzony został ulepszony system mostków - mostki z dodatkową izolacją seria PTP.

  • po włożeniu, mamy zapewnioną wewnętrzną ochroną IPXXB, bez pomocy dodatkowej izolacji
  • kolory czerwony lub niebieski dzięki bardzo dobrej widoczności mostkowanego połączenia pozwala na identyfikację bieguna, lub fazy
  • Górna powierzchnia przystosowana jest do znakowania trwałym markerem
Nowoczesny system mostkowania „Easy Bridge” firmy Cabur
Nowoczesny system mostkowania „Easy Bridge” firmy Cabur

Po przycięciu szyny na wymaganą liczbę pól włożyć połączenie mostkowe w specjalne gniazdo w listwie zaciskowej. Końcówką śrubokręta docisnąć połączenie mostkowe do oporu. Połączenie będzie całkowicie izolowane o ochronione IPXXB i wyraźnie widoczne.

Nowoczesny system mostkowania „Easy Bridge” firmy Cabur

Górna powierzchnia może być oznaczona nieusuwalnym pisakiem, aby wskazać obecność bieguna i połączenia elektrycznego z podstawową listwą zaciskową w połączeniach mostkowych z polami pomijanymi

Nowoczesny system mostkowania „Easy Bridge” firmy Cabur

Aby usunąć połączenie mostkowe, wystarczy włożyć końcówkę wkrętaka w szczelinę samego grzebienia i podważyć ją, aby wyciągnąć; w przypadku połączeń mostkowych obejmujących więcej niż 5 pól należy stopniowo podnosić środek i na obu końcach, aż do całkowitego wyciągnięcia (rozłączenia)
