W nowoczesnych zakładach przemysłowych instalacje elektryczne pracują w coraz trudniejszych warunkach. Coraz większa liczba falowników, zasilaczy impulsowych, napędów, prostowników, systemów UPS czy urządzeń automatyki sprawia, że sieć zasilająca nie zawsze pracuje z idealnym, sinusoidalnym przebiegiem prądu. Efektem może być występowanie wyższych harmonicznych w prądzie - zjawisko często niewidoczne bez specjalistycznych pomiarów, ale bardzo odczuwalne dla instalacji, transformatorów i urządzeń elektrycznych.
Problem nie zawsze pojawia się nagle. Instalacja może funkcjonować pozornie prawidłowo, produkcja może przebiegać bez widocznych zakłóceń, a mimo to kable, rozdzielnice i transformatory są narażone na dodatkowe obciążenia cieplne. Z czasem prowadzi to do przegrzewania izolacji, przyspieszonego starzenia komponentów, częstszych awarii i wzrostu kosztów utrzymania ruchu. W wielu przypadkach źródłem tych problemów są właśnie wyższe harmoniczne w prądzie.
Czym są wyższe harmoniczne?
Wyższe harmoniczne to składowe prądu lub napięcia o częstotliwościach będących wielokrotnością częstotliwości podstawowej sieci. W europejskich systemach elektroenergetycznych częstotliwość podstawowa wynosi 50 Hz, natomiast harmoniczne mogą mieć częstotliwości 150 Hz, 250 Hz, 350 Hz i wyższe.
W praktyce oznacza to, że przebieg prądu przestaje mieć idealny kształt sinusoidy. Zostaje odkształcony przez pracę odbiorników nieliniowych, czyli takich, które nie pobierają prądu proporcjonalnie do napięcia. Do tej grupy należą między innymi falowniki, napędy regulowane, prostowniki, zasilacze impulsowe, komputery, oświetlenie LED, systemy UPS oraz wiele urządzeń wykorzystywanych w automatyce przemysłowej.

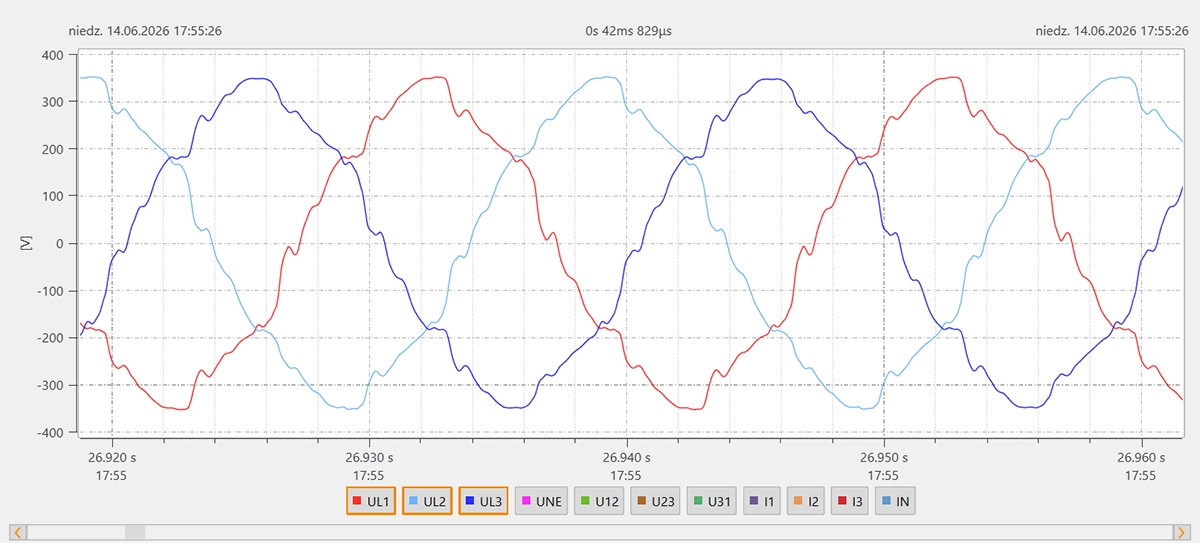

Przebieg oscyloskopowy napięcia o wysokim współczynniku odkształceń (THD ≈ 9%)
Im więcej takich odbiorników pracuje w instalacji, tym większe ryzyko pogorszenia jakości energii elektrycznej. Problem szczególnie często występuje w zakładach produkcyjnych, centrach logistycznych, obiektach komercyjnych, oczyszczalniach ścieków, instalacjach HVAC, liniach technologicznych oraz wszędzie tam, gdzie stosuje się dużą liczbę urządzeń energoelektronicznych.
Dlaczego wyższe harmoniczne są groźne dla instalacji?
Wyższe harmoniczne nie są jedynie zagadnieniem teoretycznym ani problemem widocznym wyłącznie w raportach pomiarowych. Ich obecność może realnie wpływać na trwałość i bezpieczeństwo instalacji elektrycznej.
Jednym z najpoważniejszych skutków jest przegrzewanie się elementów instalacji. Harmoniczne zwiększają straty cieplne w kablach, transformatorach i aparaturze elektrycznej. To oznacza, że nawet przy pozornie prawidłowym obciążeniu instalacja może pracować w warunkach zwiększonego nagrzewania. Szczególnie narażona jest izolacja kabli i uzwojeń transformatorów, która pod wpływem podwyższonej temperatury starzeje się szybciej.
Przegrzewanie izolacji nie musi od razu prowadzić do awarii, ale systematycznie skraca żywotność instalacji. Materiały izolacyjne tracą swoje właściwości, rośnie ryzyko przebicia, uszkodzenia kabli, awarii transformatora lub zakłóceń w pracy rozdzielnic. W dłuższej perspektywie skutkiem może być konieczność wcześniejszej wymiany elementów infrastruktury elektrycznej.
Wyższe harmoniczne mogą również powodować przeciążenie żyły neutralnej, zwiększone straty mocy czynnej, zakłócenia pracy zabezpieczeń, błędne działanie aparatury pomiarowej oraz problemy z elektroniką sterującą. W środowisku przemysłowym przekłada się to na realne koszty: większą liczbę interwencji serwisowych, nieplanowane postoje, spadek niezawodności i ryzyko zatrzymania produkcji.
Objawy, które mogą wskazywać na problem z harmonicznymi
Problem wyższych harmonicznych często rozwija się stopniowo. Dlatego warto zwrócić uwagę na sygnały, które mogą świadczyć o pogorszonej jakości energii elektrycznej.
Do najczęstszych objawów należą:
- nadmierne nagrzewanie się kabli,
- podwyższona temperatura pracy transformatorów,
- przegrzewanie rozdzielnic lub aparatów zabezpieczających,
- częste awarie urządzeń elektrycznych i elektronicznych,
- problemy z pracą falowników, zasilaczy lub systemów sterowania,
- nieuzasadnione zadziałania zabezpieczeń,
- zakłócenia w pracy urządzeń pomiarowych,
- zwiększone straty energii,
- skrócona żywotność elementów instalacji.
Jeżeli w zakładzie występują takie problemy, a jednocześnie w instalacji pracuje wiele odbiorników nieliniowych, warto wykonać pomiary jakości energii. Dopiero analiza parametrów sieci pozwala jednoznacznie określić, czy przyczyną problemów są wyższe harmoniczne i jak duża jest skala zjawiska.
Dlaczego samo zwiększenie mocy instalacji nie zawsze rozwiązuje problem?
W praktyce zdarza się, że pierwszą reakcją na przegrzewanie kabli lub transformatorów jest rozważenie rozbudowy instalacji, wymiany transformatora na większy albo przewymiarowania kabli. Takie działania mogą być kosztowne, a jednocześnie nie zawsze usuwają rzeczywistą przyczynę problemu.
Jeżeli źródłem nadmiernego nagrzewania są harmoniczne, sama rozbudowa infrastruktury może jedynie częściowo ograniczyć objawy. Instalacja nadal będzie pracowała z odkształconym prądem, a urządzenia zostaną narażone na pogorszone warunki zasilania. Dlatego w pierwszej kolejności warto ustalić, czy problem wynika z przeciążenia mocą podstawową, czy z obecności składowych harmonicznych.
Właśnie w takich sytuacjach kluczowe znaczenie mają rozwiązania poprawiające jakość energii elektrycznej - w szczególności filtry aktywne.
Filtry aktywne jako skuteczne rozwiązanie problemu harmonicznych

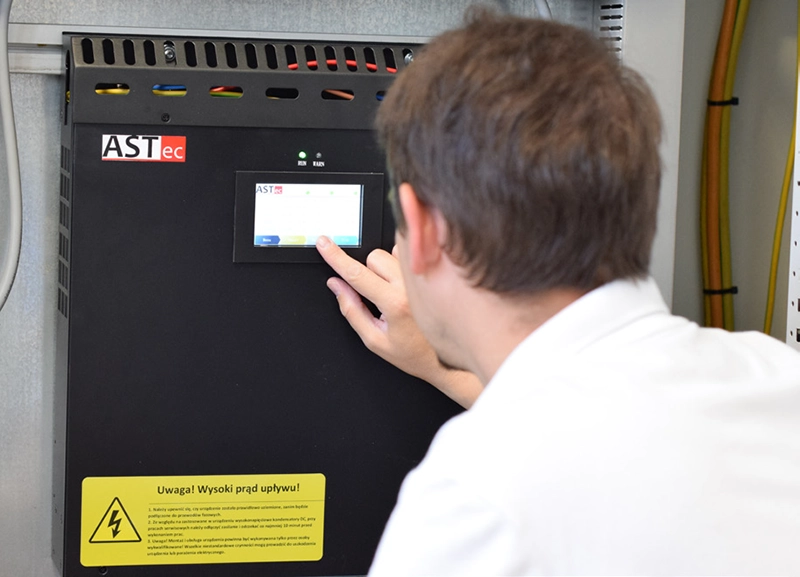

Filtry aktywne służą do eliminacji wyższych harmonicznych w prądzie. Ich zadaniem jest bieżąca analiza parametrów sieci i kompensacja odkształceń generowanych przez odbiorniki nieliniowe. W uproszczeniu można powiedzieć, że filtr aktywny wykrywa niepożądane harmoniczne, a następnie wprowadza do instalacji odpowiedni prąd kompensacyjny, który je redukuje.
Dzięki temu prąd pobierany z sieci staje się mniej odkształcony, a instalacja pracuje w korzystniejszych warunkach. Ograniczenie harmonicznych pozwala zmniejszyć dodatkowe obciążenia cieplne, poprawić warunki pracy transformatorów i kabli oraz zmniejszyć ryzyko awarii wynikających z pogorszonej jakości energii.
W odróżnieniu od rozwiązań pasywnych filtry aktywne działają dynamicznie. Oznacza to, że mogą reagować na zmieniające się warunki pracy instalacji, co jest szczególnie istotne w zakładach, gdzie obciążenie zmienia się w czasie, a liczba pracujących odbiorników nieliniowych zależy od procesu produkcyjnego.
Jakie korzyści daje zastosowanie filtrów aktywnych?
Zastosowanie filtrów aktywnych przynosi korzyści zarówno techniczne, jak i ekonomiczne. Najważniejszą z nich jest ograniczenie wyższych harmonicznych w prądzie, co bezpośrednio wpływa na jakość energii elektrycznej i warunki pracy instalacji.
Do głównych korzyści należą:
- redukcja wyższych harmonicznych,
- ograniczenie przegrzewania kabli i transformatorów,
- ochrona izolacji przed przyspieszonym starzeniem,
- zmniejszenie strat energii,
- poprawa niezawodności instalacji,
- mniejsze ryzyko awarii i nieplanowanych przestojów,
- poprawa warunków pracy urządzeń elektrycznych,
- wydłużenie żywotności elementów instalacji,
- możliwość poprawy współczynnika mocy,
- zwiększenie bezpieczeństwa eksploatacji.
W praktyce filtry aktywne pomagają ograniczyć skutki, które wcześniej mogły być traktowane jako „naturalne” problemy eksploatacyjne: grzejące się kable, przeciążone transformatory, awarie elektroniki czy trudne do wyjaśnienia zakłócenia pracy urządzeń. Po wdrożeniu odpowiednio dobranego filtra instalacja może pracować stabilniej, a utrzymanie ruchu zyskuje większą przewidywalność.
Gdzie szczególnie warto stosować filtry aktywne?
Filtry aktywne znajdują zastosowanie wszędzie tam, gdzie występuje duża liczba odbiorników nieliniowych lub gdzie jakość energii ma istotny wpływ na bezpieczeństwo i ciągłość pracy.
Szczególnie warto rozważyć ich zastosowanie w:
- zakładach przemysłowych,
- liniach produkcyjnych z dużą liczbą falowników,
- obiektach z rozbudowanymi systemami automatyki,
- centrach danych i serwerowniach,
- obiektach komercyjnych,
- instalacjach HVAC,
- oczyszczalniach ścieków,
- zakładach przetwórstwa,
- obiektach z systemami UPS,
- instalacjach z dużą liczbą zasilaczy impulsowych.
W takich miejscach obecność harmonicznych może być szczególnie dotkliwa, ponieważ wpływa nie tylko na elementy zasilania, ale również na urządzenia odpowiedzialne za ciągłość procesów technologicznych.
Od pomiaru do doboru rozwiązania
Dobór filtra aktywnego powinien być poprzedzony analizą jakości energii elektrycznej. Pomiary pozwalają określić poziom odkształcenia prądu, dominujące harmoniczne, charakter obciążenia oraz rzeczywiste warunki pracy instalacji. Dopiero na tej podstawie można dobrać rozwiązanie dopasowane do potrzeb danego obiektu.
Właściwy dobór ma kluczowe znaczenie. Zbyt mały filtr może nie zapewnić oczekiwanego efektu, natomiast przewymiarowane rozwiązanie może niepotrzebnie zwiększyć koszt inwestycji. Dlatego warto skorzystać ze wsparcia specjalistów, którzy nie tylko wykonają analizę problemu, ale także pomogą dobrać filtr aktywny odpowiedni do parametrów instalacji.
Podsumowanie
Wyższe harmoniczne to jedno z tych zjawisk, które przez długi czas mogą pozostawać niezauważone, a mimo to systematycznie obciążać instalację elektryczną. Ich skutki są bardzo praktyczne: przegrzewanie kabli i transformatorów, degradacja izolacji, większe straty energii, skrócona żywotność urządzeń, częstsze awarie i ryzyko przestojów.
Jeżeli w zakładzie pojawiają się problemy z nadmiernym nagrzewaniem instalacji, przeciążeniem transformatorów lub awaryjnością urządzeń, warto sprawdzić jakość energii elektrycznej. Przyczyną mogą być wyższe harmoniczne generowane przez odbiorniki nieliniowe.
Skutecznym sposobem ograniczenia tego problemu są filtry aktywne. Eliminują wyższe harmoniczne w prądzie, poprawiają warunki pracy instalacji i wspierają niezawodność urządzeń elektrycznych. To rozwiązanie, które może pomóc chronić infrastrukturę, ograniczyć koszty eksploatacyjne i zwiększyć bezpieczeństwo pracy zakładu.
Masz problem z przegrzewaniem instalacji, przeciążeniem transformatorów lub awaryjnością urządzeń? Sprawdź, czy przyczyną nie są wyższe harmoniczne. Skontaktuj się z ASTAT i dobierz filtry aktywne odpowiednie do swojej instalacji.
