info@astat.plW liniach produkcji i przetwarzania papieru oraz tektury wygrodzenie strefy niebezpiecznej rzadko jest prostą barierą ustawioną wokół jednej maszyny. Materiał musi przemieszczać się pomiędzy kolejnymi etapami procesu: przez przenośniki, transfery, układarki, odbiory, magazynki, sekcje cięcia, bigowania, składania czy pakowania. To oznacza, że przez granicę wygrodzenia bardzo często przechodzą arkusze, formatki, pakiety, rolki, odpady produkcyjne albo całe przenośniki.
W takich aplikacjach kluczowe pytanie brzmi: jak zaprojektować wygrodzenie, które nie zatrzyma procesu, ale skutecznie ograniczy dostęp operatora do strefy niebezpiecznej? Odpowiedzią nie jest przypadkowo wykonany otwór w siatce, lecz przemyślany projekt oparty na analizie ryzyka, właściwych odległościach bezpieczeństwa i dopasowanym systemie wygrodzeń.
Wygrodzenie linii to nie tylko fizyczna bariera
Wygrodzenia przemysłowe pełnią podstawową funkcję: oddzielają człowieka od zagrożenia. W przypadku linii papieru i tektury sprawa jest jednak bardziej złożona. Proces produkcyjny wymaga ciągłego transportu materiału, a więc pozostawienia określonych przejść technologicznych.
Problem pojawia się wtedy, gdy otwór potrzebny dla materiału staje się jednocześnie potencjalnym punktem dostępu do elementów ruchomych. Operator może próbować sięgnąć przez prześwit, usunąć zacięcie, poprawić arkusz, wyciągnąć odpad lub dostać się do napędu przenośnika. W praktyce przejście procesu przez ogrodzenie trzeba zaprojektować tak, żeby materiał przechodził płynnie, ale żeby nie powstał wygodny punkt dostępu do elementów ruchomych. Dlatego parametry prześwitu i odległości od strefy niebezpiecznej powinny wynikać z koncepcji bezpieczeństwa i założeń przyjętych w analizie ryzyka.
Gdzie powstaje ryzyko przy przenośnikach i transferach?

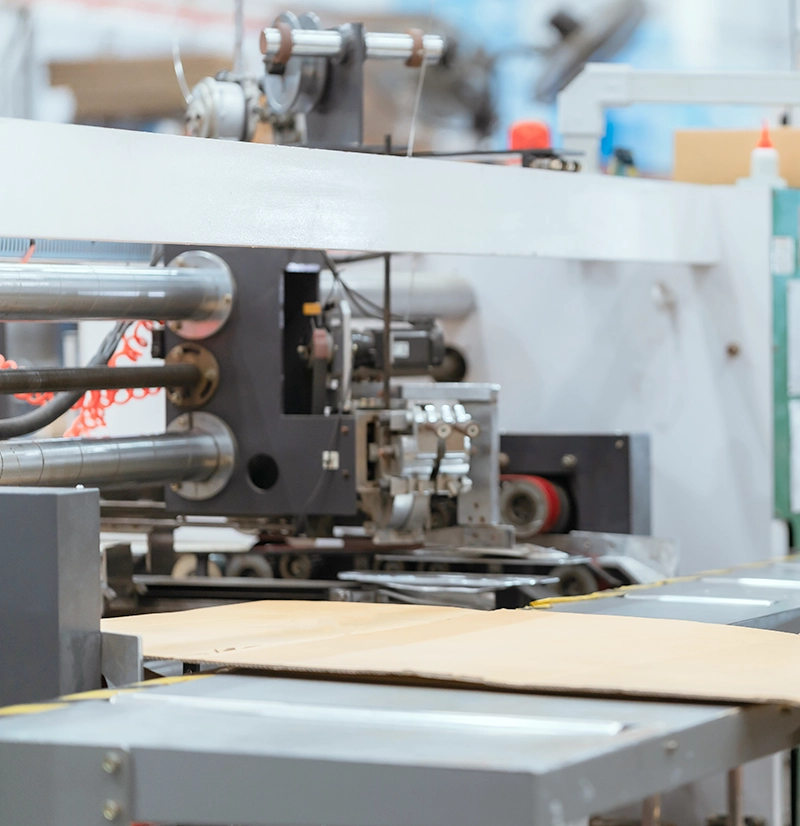

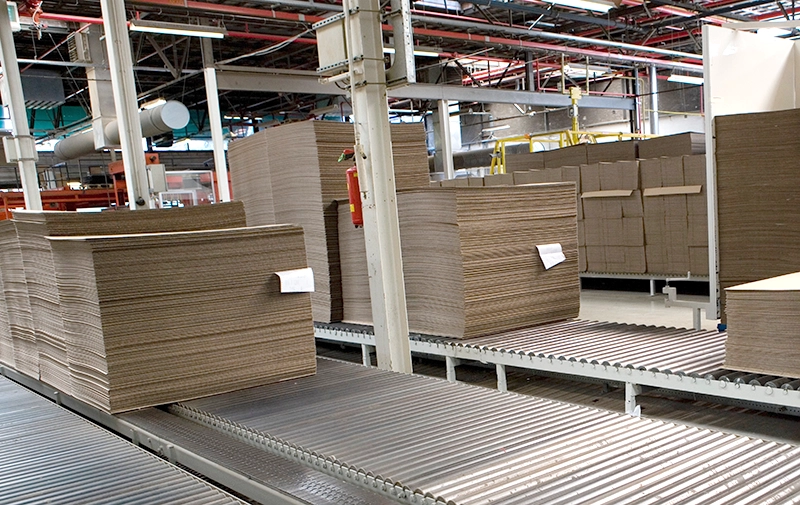

W liniach papieru, tektury i opakowań zagrożenia najczęściej pojawiają się w miejscach, w których materiał jest prowadzony, zmieniany jest jego kierunek, następuje odbiór z maszyny albo przekazanie do kolejnej sekcji. Szczególnej uwagi wymagają punkty styku przenośników, rolki, pasy, łańcuchy, napędy, układy docisku, manipulatory, sztaplarki i automatyczne odbiory.
Ryzyko może dotyczyć wciągnięcia, zgniecenia, uderzenia przez element ruchomy, kontaktu z napędem lub dostępu do mechanizmu podczas pracy. W praktyce niebezpieczne są nie tylko duże maszyny, ale również pozornie proste odcinki transportu, szczególnie wtedy, gdy operatorzy regularnie obsługują linię z bliskiej odległości.

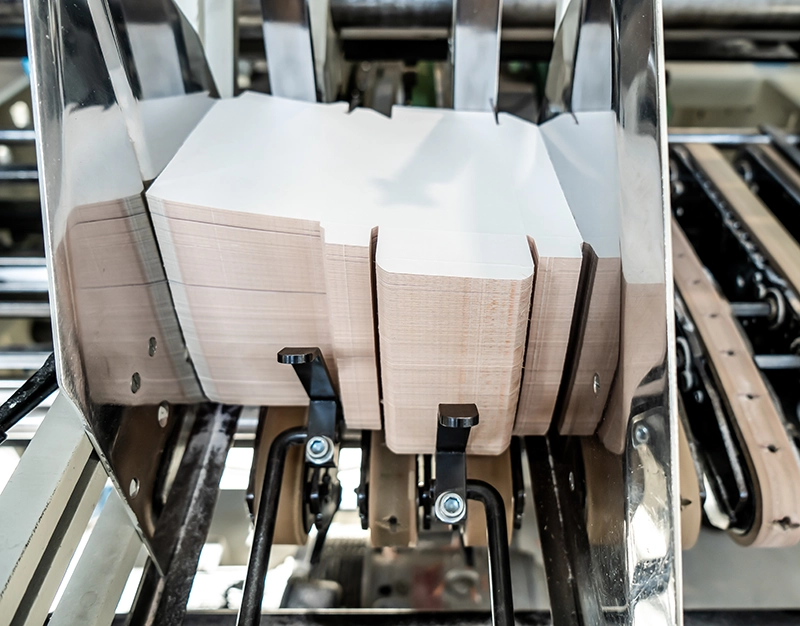

W produkcji papieru i tektury dochodzi jeszcze jeden czynnik: zmienność formatu. Linia może pracować z arkuszami o różnych wymiarach, paczkami o różnej wysokości albo odpadami, które nie zawsze przemieszczają się w sposób idealnie powtarzalny. To sprawia, że otwory technologiczne bywają projektowane „na zapas”. A im większy prześwit, tym większe ryzyko niekontrolowanego dostępu.
Otwór technologiczny jako punkt ryzyka
Przejście dla materiału przez wygrodzenie powinno być możliwie najmniejsze, ale jednocześnie wystarczające dla stabilnej pracy procesu. To jedna z najważniejszych zasad przy projektowaniu zabezpieczenia przenośników i transferów.

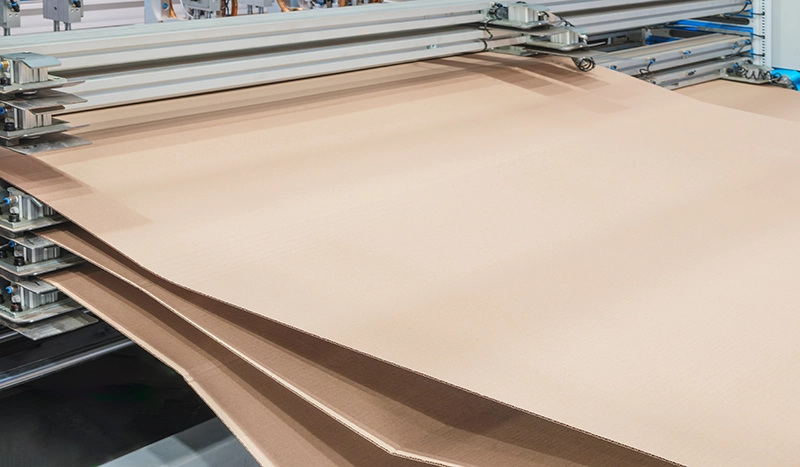

Jeżeli przez ogrodzenie przechodzi płaski arkusz tektury, zwykle potrzebny jest inny typ prześwitu niż w przypadku pakietu, rolki, odpadu czy gotowego kartonu. Znaczenie ma nie tylko szerokość i wysokość materiału, ale również jego sposób prowadzenia, prędkość transportu, możliwość przesunięcia na przenośniku oraz tolerancje procesu.
Warto pamiętać, że otwór technologiczny nie powinien być oceniany wyłącznie pod kątem tego, czy „materiał przejdzie”. Równie ważne jest to, czy człowiek może przez ten otwór sięgnąć do strefy zagrożenia. W praktyce często stosuje się dodatkowe środki ograniczające dostęp, takie jak wydłużone tunele, osłony boczne, prowadnice, lokalne osłony napędów, przesunięcie wygrodzenia względem strefy niebezpiecznej albo dodatkowe urządzenia bezpieczeństwa.
Minimalny prześwit, maksymalne bezpieczeństwo
Dobrze zaprojektowane wygrodzenie przy przenośniku powinno łączyć trzy cele: umożliwić transport materiału, ograniczyć dostęp do zagrożeń i zapewnić wygodną obsługę linii. Nie można traktować tych wymagań oddzielnie, ponieważ każde z nich wpływa na pozostałe.
Zbyt mały otwór może powodować kolizje, zacięcia i przestoje. Zbyt duży otwór może tworzyć niebezpieczny punkt dostępu. Z kolei brak przemyślanego dostępu serwisowego może skutkować obchodzeniem zabezpieczeń przez personel.
Lista kontrolna dla projektowania wygrodzenia przy transferze
Projekt warto rozpocząć od kilku pytań:
- co dokładnie przechodzi przez granicę wygrodzenia?
- jakie są minimalne i maksymalne wymiary materiału?
- gdzie znajduje się najbliższy punkt niebezpieczny?
- czy przez otwór można sięgnąć do elementów ruchomych?
- czy występują sytuacje, w których operator usuwa zacięcia z poziomu stanowiska (np. w trakcie pracy linii)?
- gdzie powinny znaleźć się drzwi, furtki lub panele serwisowe?
- czy linia może być w przyszłości modernizowana lub dostosowywana do innych formatów?
Odpowiedzi na te pytania pomagają określić, czy wystarczy osłona stała z odpowiednim prześwitem, czy konieczne będą dodatkowe zabezpieczenia, na przykład blokowane drzwi, wyłączniki bezpieczeństwa, kurtyny świetlne, skanery, osłony miejscowe albo procedury LOTO dla prac serwisowych.
Wygrodzenia AdaptaGuard w liniach papieru i tektury

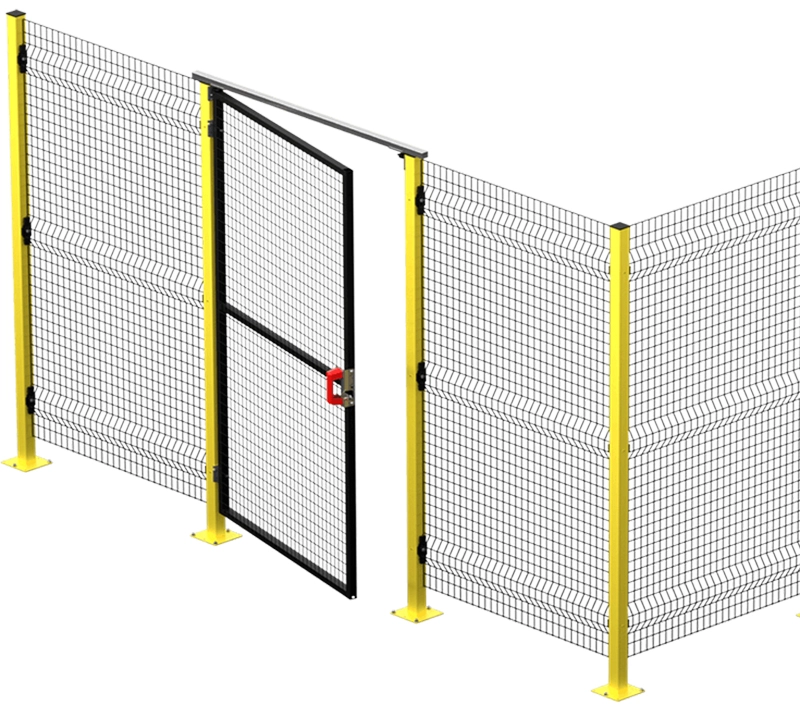

System AdaptaGuard dobrze wpisuje się w aplikacje, w których wygrodzenie musi zostać dopasowane do układu linii produkcyjnej. Jest to modułowy system osłon maszyn SATECH przeznaczony do środowisk przemysłowych, w których liczy się wytrzymałość, możliwość konfiguracji i szybki montaż. Bezramowe panele wykonane są z drutu stalowego o grubości 4 mm i wzmocnione poprzecznymi fałdami, co zwiększa odporność konstrukcji na uderzenia mechaniczne. System wykorzystuje uniwersalne słupki oraz ergonomiczne mocowania, dzięki czemu można go łatwiej dostosować do układu maszyn, przenośników, podpór, napędów, instalacji i elementów automatyki.
Docinanie paneli AdaptaGuard służy dopasowaniu ogrodzenia do realnego przebiegu procesu i ograniczeniu niepotrzebnych prześwitów. Każdą zmianę należy jednak uzgodnić z założeniami bezpieczeństwa dla danej linii (w tym z osobą/integratorem odpowiedzialnym za analizę ryzyka). Ma to szczególne znaczenie podczas modernizacji istniejących linii, gdzie rzeczywisty układ stanowisk często różni się od dokumentacji projektowej, a dostępna przestrzeń bywa ograniczona. Panel można dopasować do przebiegu transportera, konstrukcji maszyny, punktu odbioru materiału lub miejsca, w którym produkt przechodzi przez granicę zabezpieczenia.
W porównaniu z rozwiązaniami wymagającymi zamawiania paneli na dokładny wymiar już na etapie projektu, AdaptaGuard pozwala szybciej reagować na korekty wykryte podczas montażu. Ułatwia to ograniczenie niepotrzebnych prześwitów oraz zaprojektowanie wygrodzenia bliżej rzeczywistych wymagań procesu.
System umożliwia projektowanie osłon wokół maszyn, sekcji transportu i stref automatycznego odbioru. Dostępne szerokości i wysokości paneli oraz różne wysokości słupków ułatwiają konfigurację wygrodzenia do wymiarów maszyny i przestrzeni produkcyjnej. W praktyce kompensację nierówności posadzki i dopasowanie ustawienia słupków można zrealizować poprzez regulację w stopie słupka (śruby regulacyjne) lub zastosowanie stopy z regulacją wysokości, zależnie od konfiguracji i warunków montażu.
Elastyczność systemu wspiera również późniejsze modyfikacje linii, rozbudowę stanowisk czy zmianę formatów produkcji. Każde docięcie panelu powinno jednak wynikać z projektu bezpieczeństwa i uwzględniać analizę ryzyka, wymagane odległości oraz sposób dostępu do strefy niebezpiecznej.
Ważnym aspektem jest zgodność systemów SATECH z normami EN ISO 14120 i EN ISO 13857. Pierwsza określa ogólne wymagania dotyczące projektowania i budowy osłon stałych oraz ruchomych, druga odnosi się do odległości bezpieczeństwa zapobiegających sięganiu kończynami do stref niebezpiecznych. Ma to bezpośrednie znaczenie przy projektowaniu wygrodzeń z otworami, prześwitami i miejscami przejścia materiału.
Dostęp serwisowy bez kompromisów
Linie papieru i tektury wymagają regularnego czyszczenia, regulacji, usuwania zacięć i kontroli elementów transportujących. Dlatego wygrodzenie nie może utrudniać obsługi do tego stopnia, że personel zacznie szukać skrótów. Bezpieczna linia to taka, w której dostęp serwisowy jest przewidziany już na etapie projektu.
W praktyce oznacza to odpowiednie rozmieszczenie drzwi, furtek, paneli demontowalnych i punktów kontroli. Jeżeli operator musi często dostać się do danej sekcji, dostęp powinien być zorganizowany w sposób kontrolowany, a nie przez otwór technologiczny przeznaczony dla materiału. W zależności od ryzyka drzwi mogą wymagać integracji z elementami bezpieczeństwa, takimi jak zamki, wyłączniki lub system zatrzymania maszyny.
AdaptaGuard, jako system modułowy, pozwala rozdzielić funkcje: inne elementy mogą tworzyć stałą barierę wokół strefy niebezpiecznej, inne mogą wyznaczać przejścia procesu, a jeszcze inne obsługiwać dostęp serwisowy. Dzięki temu wygrodzenie może być dostosowane zarówno do wymagań bezpieczeństwa, jak i codziennej eksploatacji linii.
Bezpieczeństwo, które nie zatrzymuje procesu
W liniach papieru i tektury wygrodzenie musi być zaprojektowane z myślą o realnym procesie. Materiał musi płynnie przechodzić pomiędzy sekcjami, ale człowiek nie powinien mieć swobodnego dostępu do miejsc, w których występuje ryzyko wciągnięcia, zgniecenia lub kontaktu z elementami ruchomymi.
Dlatego najlepsze efekty daje połączenie analizy ryzyka, właściwie dobranych odległości bezpieczeństwa i modułowego systemu wygrodzeń. AdaptaGuard pozwala budować osłony dopasowane do przestrzeni produkcyjnej, przenośników, transferów oraz punktów obsługi. Dzięki możliwości konfiguracji, docinania paneli na miejscu i zastosowania uniwersalnych słupków system sprawdza się zarówno przy nowych instalacjach, jak i modernizacji istniejących linii.
W przypadku aplikacji z przejściem procesu przez ogrodzenie najważniejsze jest jedno: otwór technologiczny nie może być traktowany jako detal montażowy. To element projektu bezpieczeństwa. Powinien być zaplanowany tak, aby umożliwiał transport materiału, ale nie tworzył niekontrolowanego dostępu do strefy niebezpiecznej.
Doświadczenie i wsparcie specjalistów ASTAT
Skonsultuj dobór wygrodzeń z naszymi specjalistami i sprawdź, jak system AdaptaGuard dopasować do Twojej aplikacji. Na podstawie rysunków/zdjęć i informacji o przebiegu procesu pomożemy dobrać system, warianty paneli oraz rozwiązania dostępu (np. drzwi/furtki) tak, aby wspierały wymagania wynikające z analizy ryzyka po stronie zakładu/integratora.
Jeśli modernizujesz istniejącą linię papieru lub tektury, uwzględnimy rzeczywiste warunki montażowe: dostępne miejsce, podpory, napędy, kanały kablowe, otwory technologiczne i punkty obsługi. Dzięki możliwości docinania paneli AdaptaGuard bezpośrednio na miejscu montażu wygrodzenie można precyzyjnie dopasować do układu maszyny i przenośników, ograniczając niepotrzebne prześwity.
Prześlij nam rysunek, zdjęcia linii lub opis aplikacji. Doradzimy w doborze systemu i konfiguracji wygrodzeń oraz rozwiązań dostępu do strefy, tak aby wspierały bezpieczeństwo i nie utrudniały obsługi linii.
