W jednym budynku rzadko występują identyczne warunki pracy dla wszystkich czujników ruchu i obecności. Inaczej projektuje się detekcję w biurach, inaczej w korytarzach, magazynach, halach wysokiego składowania, pomieszczeniach technicznych czy strefach komunikacyjnych. Różnią się wysokością montażu, sposobem instalacji, wymaganym polem detekcji oraz sposobem sterowania oświetleniem.
Dla projektantów, instalatorów, integratorów i osób odpowiedzialnych za utrzymanie obiektu oznacza to konkretne wyzwanie: jak dobrać czujniki do wielu różnych stref, nie komplikując nadmiernie całego systemu?
Jeden budynek, wiele scenariuszy pracy
W nowoczesnym obiekcie czujnik obecności nie pełni już wyłącznie funkcji prostego załącznika oświetlenia. Jest elementem systemu, który wpływa na komfort użytkowników, efektywność energetyczną oraz sposób zarządzania instalacją.
W jednej części budynku może być potrzebna precyzyjna detekcja obecności w pomieszczeniach biurowych. W innej - szeroki zasięg w korytarzu. W magazynie lub hali przemysłowej kluczowa może być praca na większej wysokości montażu. Z kolei w strefach technicznych albo narażonych na trudniejsze warunki środowiskowe znaczenie ma odpowiedni stopień ochrony obudowy.
W efekcie pojawia się pokusa, aby dla każdej strefy dobrać osobny, wyspecjalizowany czujnik. Takie podejście działa, ale może prowadzić do nadmiernego zróżnicowania urządzeń w jednym obiekcie.
Gdzie zaczyna się problem?
Zbyt duża liczba różnych modeli czujników utrudnia cały proces inwestycyjny i eksploatacyjny. Problem nie kończy się na samym projekcie. Dotyczy również zamówień, montażu, uruchomienia, serwisu i późniejszej rozbudowy instalacji.
W praktyce oznacza to:
- więcej pozycji w dokumentacji projektowej,
- większe ryzyko pomyłek przy zamówieniach,
- trudniejszą logistykę na budowie,
- konieczność znajomości wielu modeli przez instalatorów,
- bardziej czasochłonne uruchomienie,
- większą liczbę części i wariantów do utrzymania w serwisie.
Odpowiedzią może być modułowe podejście do czujników ruchu i obecności IR-TEC, w którym jeden typ czujnika można dopasować do różnych zastosowań przez dobór odpowiedniej obudowy i soczewki.
Modułowe rozwiązania czujników IR-TEC
Dla instalatora szczególnie istotna jest powtarzalność. Im bardziej spójny system, tym łatwiejszy montaż, szybsza identyfikacja elementów i mniejsze ryzyko błędów na etapie kompletacji. Dlatego uproszczenie systemu detekcji nie jest wyłącznie korzyścią projektową, ale również wykonawczą.

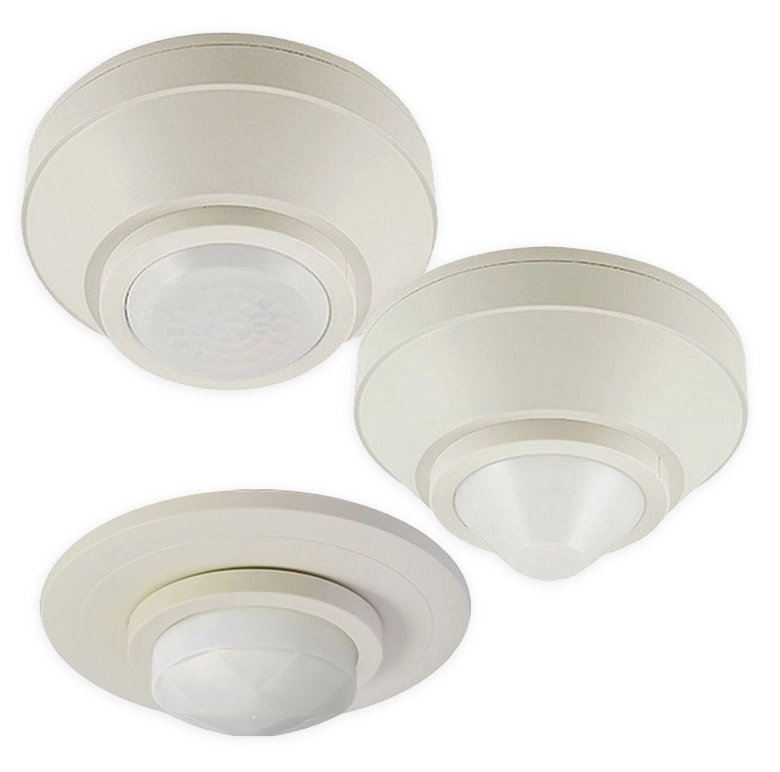

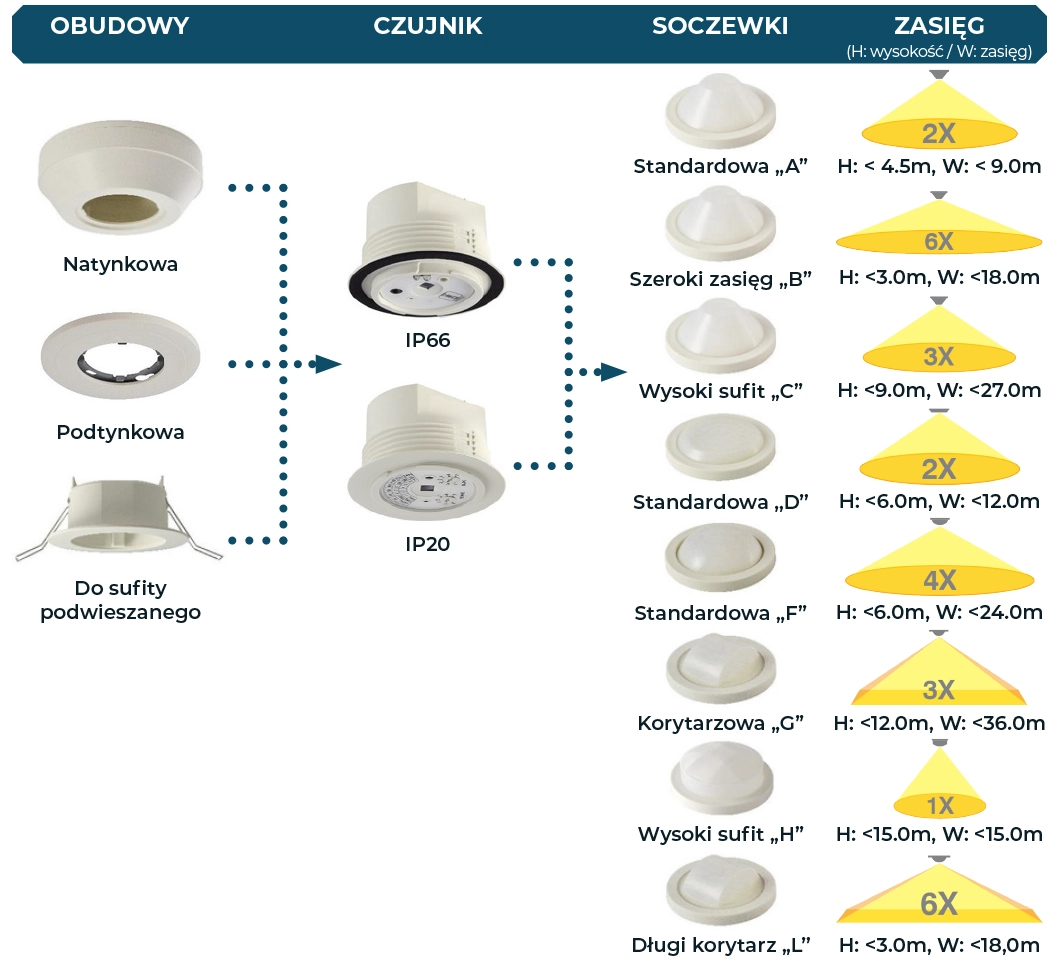

Czujniki ruchu i obecności IR-TEC pozwalają podejść do tego problemu w sposób bardziej uporządkowany. Kompletny czujnik składa się z trzech elementów: czujnika, obudowy i soczewki.
To ważna różnica względem podejścia, w którym dla każdej aplikacji dobierany jest zupełnie inny model urządzenia. W przypadku IR-TEC ten sam czujnik może być wmontowany w różne obudowy oraz wyposażony w różne soczewki. Dzięki temu można dopasować go do konkretnej strefy budynku bez konieczności nadmiernego mnożenia typów urządzeń.
Soczewka wpływa między innymi na charakterystykę detekcji oraz możliwą wysokość instalacji. Obudowa pozwala dopasować sposób montażu do warunków architektonicznych i wykonawczych.
Różne wysokości montażu bez zmiany koncepcji systemu
Jedną z kluczowych zalet takiego podejścia jest możliwość pracy na różnych wysokościach montażu. W zależności od doboru obudowy i soczewki czujnik może być montowany na wysokości od 2,5 aż do 15 metrów.
To oznacza, że w jednym obiekcie można obsłużyć zarówno standardowe pomieszczenia biurowe, jak i wyższe przestrzenie techniczne, hale czy magazyny. Dobranie odpowiedniej soczewki pozwala zmienić wysokość montażu i dopasować pole detekcji do konkretnego zastosowania.
Z punktu widzenia projektanta ułatwia to standaryzację. Z punktu widzenia instalatora upraszcza montaż, ponieważ bazowa zasada kompletacji pozostaje taka sama: czujnik, odpowiednia obudowa i właściwa soczewka.
Elastyczne sposoby montażu
Różne strefy budynku wymagają różnych metod instalacji. W części pomieszczeń najlepszy będzie montaż natynkowy, w innych podtynkowy, a w przestrzeniach biurowych lub komercyjnych często stosuje się montaż w suficie podwieszanym.
I w tym przypadku rozwiązania czujników IR-TEC wyróżniają się uproszczonym montażem oraz wysoką elastycznością instalacyjną, dzięki czemu mogą być łatwo dopasowane do specyfiki danego obiektu i wymagań projektu. Urządzenia mogą być montowane natynkowo, podtynkowo lub w suficie podwieszanym, co pozwala na estetyczną integrację z przestrzenią, sprawne wdrożenie oraz swobodę wyboru najkorzystniejszego sposobu instalacji.
To szczególnie ważne przy większych obiektach, gdzie instalatorzy pracują w wielu typach pomieszczeń, a szybka i czytelna kompletacja elementów ma bezpośredni wpływ na sprawność realizacji. Nie trzeba zmieniać całej koncepcji detekcji tylko dlatego, że w różnych częściach budynku występują różne rozwiązania architektoniczne.
Sterowanie oświetleniem: od Wł/Wył po DALI/DALI2
System detekcji obecności powinien być dopasowany nie tylko do geometrii pomieszczenia, ale również do sposobu sterowania oprawami. W zależności od aplikacji wystarczające może być proste załączanie i wyłączanie oświetlenia, ale w bardziej zaawansowanych instalacjach potrzebne jest płynne ściemnianie lub integracja ze standardami sterowania.
Czujniki IR-TEC umożliwiają sterowanie oprawami w różnych wariantach:
- Wł/Wył,
- DALI / DALI2,
- 0-10 V,
- płynne ściemnianie.
Dodatkowo czujniki mogą obsługiwać różne scenariusze ściemniania oraz sposoby sterowania oświetleniem. Pozwala to budować systemy, które reagują nie tylko na obecność użytkownika, ale również na wymagany komfort świetlny i strategię oszczędzania energii.
W praktyce oznacza to, że ten sam obiekt może korzystać z różnych trybów pracy oświetlenia, zachowując spójne podejście do doboru czujników.
Konfiguracja czujników na etapie uruchomienia
Ważnym elementem uproszczenia systemu jest także sposób konfiguracji. Czujniki IR-TEC mogą być sterowane i ustawiane na kilka sposobów:
- ręcznie,
- pilotem,
- przez Bluetooth.
Ma to znaczenie zarówno podczas pierwszego uruchomienia, jak i podczas późniejszych korekt parametrów pracy. W obiektach, w których czujniki są montowane wysoko lub w trudno dostępnych miejscach, możliwość konfiguracji pilotem albo przez Bluetooth może ograniczyć czas potrzebny na regulację.
Praca w różnych warunkach środowiskowych
Jeden budynek może obejmować zarówno suche pomieszczenia biurowe, jak i strefy narażone na trudniejsze warunki pracy. Dlatego istotne są parametry środowiskowe i wykonanie obudowy.
Czujniki IR-TEC są dostępne w wersjach IP20 lub IP66, co pozwala dopasować je do różnych stref instalacji. Zakres temperatury pracy wynosi od -40°C do 70°C, dzięki czemu mogą być stosowane w wymagających warunkach temperaturowych.
Dostępne są również obudowy w kolorze białym lub czarnym, co ułatwia dopasowanie urządzenia do estetyki pomieszczenia lub oprawy.
Wszystkie czujniki mają certyfikat CE, a gwarancja wynosi 5 lat. W przypadku uszkodzenia przewidziana jest wymiana na nowy czujnik.
Prostsza kompletacja i ofertowanie
Modułowa budowa czujników IR-TEC ma znaczenie również na etapie ofertowania. Ponieważ kompletny czujnik składa się z czujnika, obudowy i soczewki, zestawienie może być prowadzone w logicznym układzie trzech elementów.
Taka struktura ułatwia zrozumienie konfiguracji i pozwala szybko dopasować wariant do konkretnej strefy budynku. Dodatkowym uproszczeniem jest fakt, że obudowy mają takie same ceny, podobnie jak soczewki. Dzięki temu łatwiej przygotować warianty oferty i porównać konfiguracje bez nadmiernego komplikowania kalkulacji.
To korzystne zarówno dla projektanta, który przygotowuje zestawienie materiałowe, jak i dla instalatora, który musi później zamówić, odebrać i zamontować właściwe elementy.
Mniej chaosu, większa spójność systemu
Uproszczenie systemu detekcji nie polega na ograniczeniu jego funkcjonalności. Chodzi o to, aby różne potrzeby budynku obsłużyć w sposób bardziej uporządkowany.
Czujniki ruchu i obecności IR-TEC umożliwiają połączenie elastyczności z powtarzalnością. Ten sam czujnik może być stosowany z różnymi obudowami i soczewkami, pracować na różnych wysokościach, obsługiwać różne sposoby montażu oraz współpracować z różnymi standardami sterowania oprawami.
Dzięki temu można ograniczyć liczbę odrębnych rozwiązań w jednym obiekcie, uprościć projekt, przyspieszyć montaż i ułatwić późniejszą obsługę instalacji.
Podsumowanie: ASTAT pomaga uprościć dobór systemu detekcji
Różne potrzeby w jednym obiekcie nie muszą oznaczać skomplikowanego systemu detekcji. W wielu przypadkach problemem nie jest sama liczba stref, ale sposób podejścia do doboru urządzeń.
Modułowe czujniki ruchu i obecności IR-TEC pozwalają dopasować system do różnych wysokości montażu, sposobów instalacji, warunków środowiskowych i scenariuszy sterowania oświetleniem. Jednocześnie zachowują spójną logikę kompletacji: czujnik, obudowa i soczewka.
Dla projektantów oznacza to prostszy dobór. Dla instalatorów - bardziej przejrzysty montaż i mniej wariantów na budowie. Dla użytkownika końcowego - system detekcji lepiej dopasowany do funkcji budynku, ale łatwiejszy w eksploatacji.
Jeśli chcesz uprościć dobór czujników ruchu i obecności w swoim obiekcie, skorzystaj ze wsparcia specjalistów ASTAT. Doradzimy, jak dobrać odpowiednie rozwiązania IR-TEC do różnych stref budynku, wysokości montażu, sposobu instalacji i wymagań sterowania oświetleniem. Dzięki doświadczeniu w projektach przemysłowych, biurowych i komercyjnych pomagamy ograniczyć liczbę wariantów, uporządkować kompletację oraz przygotować rozwiązanie dopasowane do realnych warunków pracy instalacji.
Skontaktuj się z ASTAT i sprawdź, jak nasze doradztwo techniczne może ułatwić projektowanie, ofertowanie i wdrożenie spójnego systemu detekcji.
