info@astat.plW rozdzielnicach i szafach sterowniczych projektanci stoją przed prostym, ale istotnym wyborem: złączki sprężynowe vs śrubowe. Oba typy mają ugruntowaną pozycję w przemyśle i normach DIN, jednak różnią się budową, sposobem montażu, parametrami eksploatacyjnymi i wymaganiami serwisowymi. Poniżej znajdziesz rzeczowe porównanie z praktycznymi wskazówkami do doboru pod konkretne aplikacje.
Budowa obu typów złączek

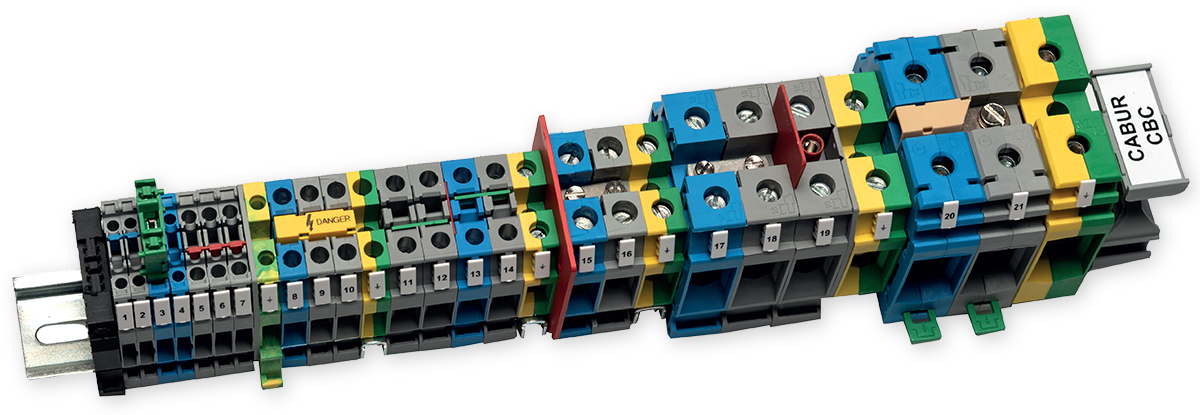

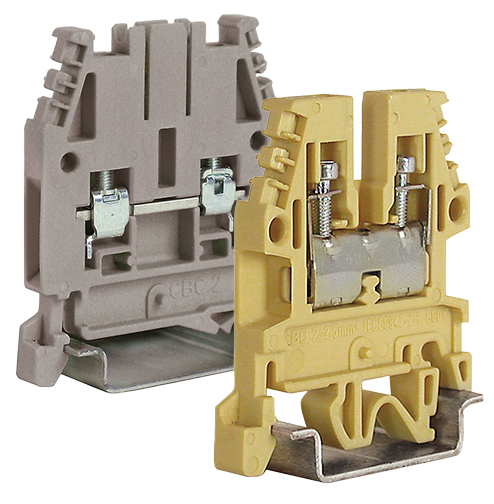

Złączki śrubowe - klasyka z dużą tolerancją
Konstrukcja złączki śrubowej opiera się na:
- metalowym zacisku z klatką/płytą zaciskową,
- śrubie gwintowanej,
- izolacyjnym korpusie (np. poliamid UL94 V-0),
- ewentualnie mostkach i oznacznikach.
Kabel (linka z tulejką lub drut) wprowadzany jest do komory zaciskowej i dociskany momentem śruby. Atutem jest bardzo szeroki zakres przekrojów i stabilna charakterystyka prądowa. Złączki śrubowe świetnie sprawdzają się tam, gdzie wymagane są wysokie prądy lub nietypowe przekroje i końcówki.

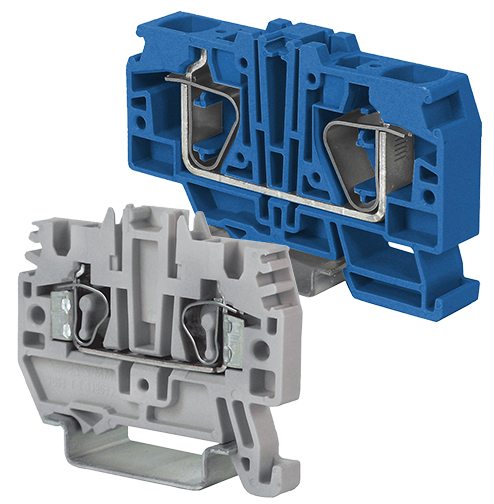

Złączki sprężynowe - stała siła docisku
W złączkach sprężynowych elementami aktywnymi są:
- sprężyna (najczęściej listkowa) utrzymująca stałą siłę docisku,
- przycisk/otwór do otwarcia sprężyny podczas montażu,
- komora kabla i korpus izolacyjny.
Połączenie realizowane jest przez sprężynę, która kompensuje drgania i „pełzanie” materiału. W praktyce oznacza to powtarzalny docisk bez konieczności okresowego dokręcania. Montaż bywa szybszy i mniej zależny od umiejętności montera. Odmianą rozwojową są systemy push-in (sprężynowe z bezpośrednim wsunięciem przewodu z tulejką/drutem).
Wspólne elementy systemu DIN
Obie technologie są modułowe, montowane na szynie DIN (najczęściej TH/TS35). Dostępne są te same akcesoria: mostki, przekładki, płyty końcowe, oznaczniki, gniazda testowe oraz warianty funkcjonalne (przelotowe, piętrowe, rozłączalne, uziemiające, bezpiecznikowe).
Zalety i wady - analiza porównawcza
Szybkość i ergonomia montażu
- Sprężynowe: bardzo szybki montaż, powtarzalny, mniej wrażliwy na błędy (brak momentu dokręcania). W wersjach push-in - możliwość wsuwania kabla bez narzędzi (drut/tulejka), co wyraźnie skraca czas prefabrykacji paneli.
- Śrubowe: montaż wolniejszy, wymagający kontroli momentu; za to intuicyjny i powszechnie znany, pozwala na mocniejsze dokręcenie kabla.
Odporność na wibracje i zmiany warunków
- Sprężynowe: bardzo dobre w środowisku o drganiach i zmianach temperatury, sprężyna kompensuje luzowanie.
- Śrubowe: wymagają okresowej kontroli w aplikacjach narażonych na wstrząsy; w statycznych warunkach zachowują długą stabilność.
Zakres przekrojów i prądy
- Śrubowe: zazwyczaj szerszy zakres przekrojów i wyższe prądy znamionowe w dużych przekrojach.
- Sprężynowe: świetne dla małych i średnich przekrojów; w dużych torach mocy częściej wybiera się śruby lub dedykowane bloki zasilające.
Serwis i testowanie
- Sprężynowe: łatwe rozpinanie przyciskiem, mniej ryzyka uszkodzeń gwintu; przewidywalny demontaż nawet w ciasnych polach.
- Śrubowe: serwis wymaga narzędzia i miejsca na wkrętak; plusem jest czytelny punkt kontrolny momentu.
Powtarzalność jakości połączenia
- Sprężynowe: wysoka powtarzalność między monterami (sprężyna „pilnuje” docisku).
- Śrubowe: jakość zależy od właściwego dociągnięcia; w praktyce wymaga procedur i dynamometru przy masowej prefabrykacji.
Koszt całkowity (TCO)
- Sprężynowe: porównywalne ceny do śrubowych często tańsze za sztukę, także tańsze w montażu (czas, brak kontroli momentu) i eksploatacji (mniej reklamacji na luzujące się zaciski).
- Śrubowe: zwykle niższa podobna cena jednostkowa, ale przy dużych wolumenach montażu i serwisie przewaga kosztowa może się odwrócić na korzyść sprężyn.
Wybór odpowiedniego typu - wskazówki praktyczne
Warunki środowiskowe i eksploatacja
- Wibracje / udary / zmiany temperatur → złączki sprężynowe.
- Środowiska statyczne, tor mocy z dużymi przekrojami → złączki śrubowe lub dedykowane bloki.
Charakter pracy i serwisu
- Prefabrykacja seryjna, ograniczony czas montażu → sprężynowe/push-in (maksymalizacja wydajności linii montażowej).
- Aplikacje wymagające okresowego dokręcania wg procedur jakości → śrubowe (łatwiej włączyć do checklist).
Parametry elektryczne
- Małe/średnie przekroje, sygnały i 24 VDC → sprężynowe/push-in (szybkość, odporność na drgania).
- Duże prądy i przekroje → śrubowe (większa rezerwa mechaniczna i cieplna w typowych ofertach).
Standaryzacja systemowa
Jeśli w firmie obowiązuje standard okablowania (kolory, oznaczniki, mostki), wybieraj jedną rodzinę producenta, która oferuje oba typy i kompatybilne akcesoria. Ułatwia to logistykę, utrzymanie zapasu i szkolenie zespołu.
Podsumowanie dla projektanta
Złączki sprężynowe zapewniają szybkość montażu, odporność na wibracje i powtarzalność jakości - idealne do nowoczesnej prefabrykacji i aplikacji o zmiennych warunkach. Złączki śrubowe pozostają niezastąpione w dużych przekrojach, torach mocy i tam, gdzie preferowana jest klasyczna technologia z kontrolą momentu. Decyzję opieraj na środowisku pracy, profilu serwisowym i parametrach elektrycznych. Jeśli projektujesz pod rodzaje złączek DIN w jednej rozdzielnicy, rozważ łączenie obu technologii - to często najbardziej racjonalny kompromis.
FAQ
Kiedy wybrać złączkę sprężynową zamiast śrubowej?
Gdy instalacja narażona jest na drgania/udary lub gdy czas prefabrykacji jest kluczowy. Sprężynowe zapewniają stałą siłę docisku i szybszy montaż (szczególnie w wersjach push-in).
Czy złączki sprężynowe obsłużą duże prądy?
Dla małych i średnich przekrojów - tak, bez problemu. W bardzo dużych przekrojach i torach mocy częściej stosuje się złączki śrubowe lub specjalne bloki zasilające.
Czy złączki śrubowe wymagają serwisu?
W środowiskach z wibracjami - zalecana okresowa kontrola momentu. W warunkach statycznych mogą pracować latami bez potrzeby ingerencji.
Czy push-in to to samo co sprężynowe?
Push-in to odmiana sprężynowa umożliwiająca wsuwanie drutu/tulejki bez narzędzi. Skraca czas montażu i poprawia ergonomię.
Jak ujednolicić oznaczenia i mostkowanie?
Wybierz jedną rodzinę złączek (sprężynowych i śrubowych) od tego samego producenta - akcesoria (mostki, oznaczniki, płytki końcowe) będą kompatybilne, co ułatwi prefabrykację i serwis.
