info@astat.plW nowoczesnych maszynach produkcyjnych liczy się jednocześnie szybkość, powtarzalność i stabilność ruchu. To dlatego serwonapędy stały się standardem wszędzie tam, gdzie ruch musi być „pod kontrolą” - od pakowania, przez montaż, po transport wewnętrzny i aplikacje pick & place (pobranie-odłożenie). Seria Panasonic MINAS jest projektowana właśnie pod takie wymagania: ma łączyć wysoką dynamikę i precyzję z kompaktową budową oraz rozwiązaniami, które ułatwiają uruchomienie i utrzymanie parametrów w czasie. W tym artykule pokazujemy, co w praktyce oznacza „precyzja i dynamika”, kiedy kompaktowy napęd daje realną przewagę i jak podejść do wdrożenia, aby uniknąć typowych pułapek.

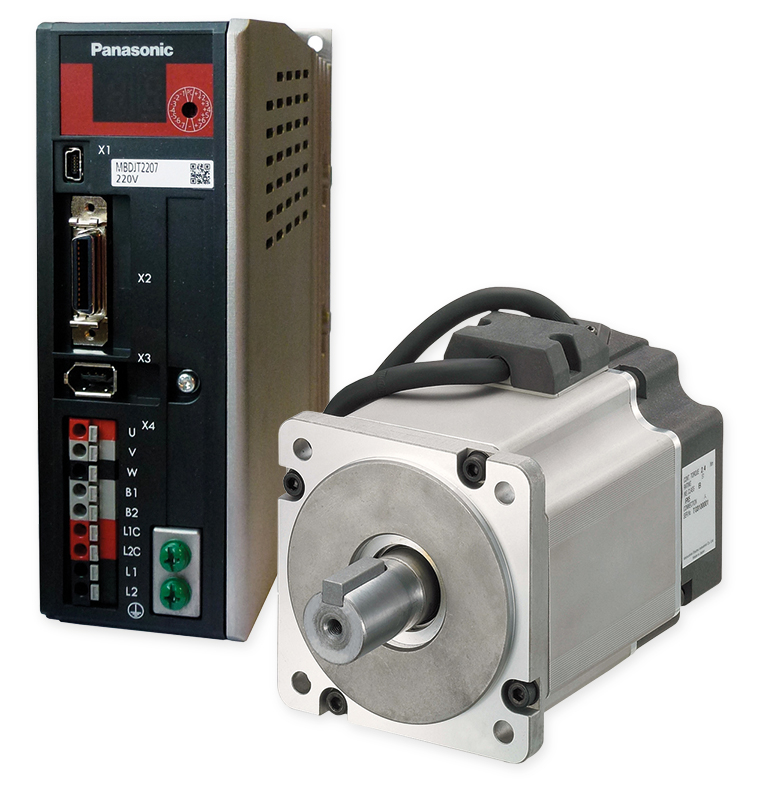

Czym wyróżniają się serwonapędy Panasonic Minas?
Przy doborze napędu często pojawiają się określenia takie jak „kompaktowy”, „szybki” czy „dokładny”. W serwach te pojęcia przekładają się na konkret: rozdzielczość sprzężenia zwrotnego, pasmo regulacji, algorytmy strojenia i jakość sterowania w warunkach zmiennego obciążenia. W przypadku serwonapędów Panasonic MINAS istotne jest to, że producent akcentuje połączenie kompaktowych wymiarów z wysoką rozdzielczością enkodera i szerokim zakresem mocy, co ułatwia zastosowanie tych rozwiązań zarówno w małych maszynach, jak i większych układach wieloosiowych. Przykładowo, dla serii MINAS A6 wskazywany jest 23-bitowy enkoder (8 388 608 impulsów/obr.) oraz zakres mocy od 50 W do 22 kW.
Drugim wyróżnikiem jest nacisk na wysoką dynamikę rozumianą jako szybka reakcja układu regulacji. Dla serw MINAS A6 producent podaje częstotliwość odpowiedzi rzędu 3,2 kHz, co (w ujęciu aplikacyjnym) ułatwia realizację krótkich czasów narastania, krótkich czasów ustalania i utrzymanie jakości ruchu przy szybkich cyklach.
W praktyce cechy charakterystyczne MINAS najczęściej sprowadzają się do trzech obszarów:
- jakość pozycjonowania i stabilność ruchu (wysoka rozdzielczość sprzężenia zwrotnego oraz parametry regulacji),
- łatwiejsze strojenie i redukcja wibracji dzięki funkcjom autotuningu i filtrom antyrezonansowym,
- elastyczna integracja w zależności od architektury sterowania (np. EtherCAT w wariantach dedykowanych do sieci czasu rzeczywistego).
Precyzja pozycjonowania i dynamika ruchu - co to oznacza w praktyce?
Precyzja: nie tylko „dokładność enkodera”
W ujęciu praktycznym precyzja pozycjonowania serwonapędu nie oznacza wyłącznie, że enkoder ma dużo impulsów. Rozdzielczość pomaga, bo umożliwia drobniejsze próbkowanie położenia i prędkości, ale o końcowym efekcie decyduje cały układ: mechanika (luz, ugięcia, tarcie), sposób prowadzenia kabla enkodera, parametry regulatorów oraz sposób generowania trajektorii.
W maszynach o wysokich wymaganiach (np. etykietowanie, dozowanie, synchronizacja osi w pakowaniu) precyzja zwykle oznacza:
- powtarzalność (osiąganie tej samej pozycji w kolejnych cyklach),
- stabilne utrzymanie pozycji przy zakłóceniach (np. zmienny docisk, zmiana masy produktu),
- płynność ruchu bez mikrodrgań i „ząbkowania”.
Tu znaczenie mają m.in. algorytmy redukcji wibracji i funkcje automatycznego doboru filtrów, które pomagają ograniczać rezonanse wynikające z konstrukcji maszyny. W MINAS A6S producent opisuje automatyczne wykrywanie wibracji i autoustawianie filtrów notch (z wieloma filtrami w szerokim zakresie częstotliwości), co w realnych wdrożeniach bywa bardzo przydatne przy osiach podatnych mechanicznie.
Dynamika: szybszy cykl bez pogorszenia jakości
„Dynamika serwonapędu” z perspektywy eksploatacyjnej najczęściej sprowadza się do jednego pytania: czy można skrócić czas cyklu bez pogorszenia jakości, przy jednoczesnym zachowaniu trwałości układu mechanicznego. W ujęciu inżynierskim oznacza to:
- krótkich czasach przyspieszenia/hamowania,
- szybkim wejściu w stan ustalony po skoku zadania,
- odporności na zakłócenia (np. nagła zmiana obciążenia).
Dla serw MINAS A6 podkreślane jest wysokie pasmo odpowiedzi (3,2 kHz). To parametr, który sprzyja realizacji szybkich profili ruchu, szczególnie w aplikacjach o krótkich, powtarzalnych cyklach (pick & place, indeksowanie, szybkie pozycjonowanie).
Warto jednak pamiętać o kluczowej zależności: możliwości dynamiczne napędu muszą pozostawać w zgodzie z właściwościami układu mechanicznego. Jeżeli oś ma nadmierne luzy, zastosowano podatne sprzęgło, nieprawidłowo dobrano przekładnię lub bezwładność obciążenia jest zbyt duża, nawet napęd o najwyższych parametrach będzie wymagał kompromisów w nastawach - tak, aby uniknąć wzbudzania drgań i utraty stabilności pracy.
Kiedy kompaktowy serwonapęd daje przewagę w maszynie?
Kompaktowość nie jest jedynie dodatkowym atutem. W wielu projektach bezpośrednio wpływa na koszty, czas montażu oraz łatwość późniejszego serwisowania. Porównanie maszyn projektowanych dekadę temu ze współczesnymi pokazuje wyraźny trend: rośnie liczba osi, czujników i funkcji bezpieczeństwa, natomiast dostępna przestrzeń w szafie sterowniczej pozostaje praktycznie bez zmian.

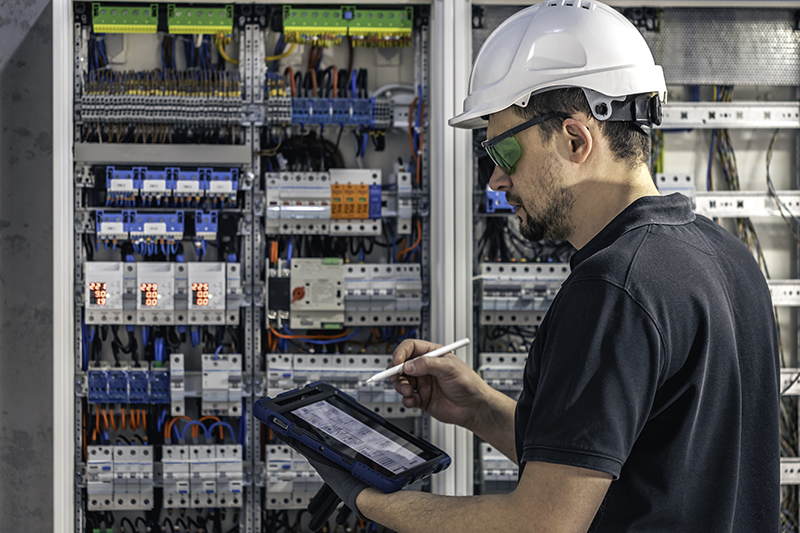

Kompaktowa konstrukcja: oszczędność miejsca w szafie i na maszynie
W praktyce kompaktowe serwonapędy pomagają w trzech sytuacjach:
- małe szafy i ograniczona przestrzeń - np. maszyny pakujące, gdzie każdy centymetr w szafie sterowniczej jest zaplanowany,
- wieloosiowość - gdy rośnie liczba osi, rośnie też presja na upakowanie urządzeń i zarządzanie okablowaniem,
- modernizacje - kiedy wymieniasz napęd, a szafa i układ przewodów już istnieją.
Serwonapędy serii MINAS A6 mają wyjątkowo kompaktowe wymiary przy jednoczesnym zachowaniu wysokiej rozdzielczości sprzężenia zwrotnego.
Natomiast warianty wieloosiowe (np. A6 Multi) to rozwiązania o zwartej, tzw. „book-size” konstrukcji, przeznaczone do zastosowań w układach wieloosiowych opartych na EtherCAT.
Stabilność regulacji i jakość ruchu przy zmiennych obciążeniach
W praktycznych zastosowaniach obciążenie rzadko pozostaje stałe: zmienia się m.in. wraz z masą transportowanego detalu (pusta lub pełna tacka), charakterystyką procesu docisku (materiał podatny lub twardy) oraz warunkami pracy maszyny (po rozgrzaniu lub bezpośrednio po uruchomieniu). W takich warunkach szczególnie wyraźnie ujawnia się poziom działania algorytmów regulacji oraz skuteczność funkcji wspomagających.
W serii MINAS A6 stosowane są mechanizmy kontroli obciążenia i adaptacji, które umożliwiają kompensację zakłóceń pojawiających się w trakcie pracy i sprzyjają utrzymaniu stabilnych parametrów ruchu przy zmiennych warunkach procesu.
W wariantach z komunikacją EtherCAT (A6B) dostępne są funkcje autotuningu w czasie rzeczywistym oraz filtry antywibracyjne - rozwiązania szczególnie istotne w aplikacjach, w których układ mechaniczny charakteryzuje się ograniczoną sztywnością i podwyższoną podatnością na drgania.
Integracja z systemami automatyki: komunikacja, parametryzacja, uruchomienie
Z perspektywy integracji oraz utrzymania ruchu kluczowe jest, jak szybko można uruchomić oś oraz jak sprawnie odtworzyć nastawy po pracach serwisowych. W przypadku serwonapędów - niezależnie od producenta - najczęściej stosuje się sprawdzone praktyki:
- standaryzacja komunikacji (tam, gdzie to uzasadnione) - np. EtherCAT w aplikacjach wieloosiowych,
- parametryzacja i archiwizacja nastaw - umożliwiająca szybkie tworzenie kopii zapasowych oraz odtwarzanie konfiguracji, co przekłada się na skrócenie przestojów:
- narzędzia uruchomieniowe i diagnostyczne — w ekosystemie Panasonic dostępne jest oprogramowanie wspierające parametryzację, strojenie oraz uruchomienie serwonapędów (np. PANATERM).
W przypadku maszyn projektowanych z uwzględnieniem bezpieczeństwa funkcjonalnego istotne jest zapewnienie funkcji takich jak STO. Safe Torque Off - to funkcja bezpieczeństwa napędu, która uniemożliwia generowanie momentu obrotowego przez silnik, zapobiegając niekontrolowanemu ruchowi osi. Dla napędów MINAS A6B przewidziano obsługę STO oraz zgodność z wymaganiami odpowiednich norm bezpieczeństwa, w tym EN 61800-5-2.
Typowe wyzwania wdrożeniowe i jak ich uniknąć (dobór, strojenie, okablowanie)
Nawet najlepszy „Panasonic Minas serwonapęd” nie pokaże swoich możliwości, jeśli po drodze popełnimy klasyczne błędy wdrożeniowe. Oto cztery najczęstsze - i sposoby, jak je ograniczyć.
Dobór na podstawie mocy zamiast wymagań aplikacji
Dobór napędu bywa sprowadzany do założenia „mocniejszy = większy zapas”. W praktyce kluczowe jest jednak dopasowanie do profilu ruchu i warunków pracy: wymaganego momentu w fazie przyspieszania, cyklu pracy, bezwładności obciążenia oraz przełożenia układu. Przewymiarowanie może utrudniać strojenie i stabilizację regulacji, natomiast zbyt mały napęd sprzyja przegrzewaniu oraz spadkowi dynamiki.
Strojenie bez uwzględnienia układu mechanicznego
Autotuning może istotnie ułatwiać uruchomienie, jednak nie zastępuje właściwie zaprojektowanej i wykonanej mechaniki. W przypadku występowania rezonansów, luzów lub elementów podatnych zaleca się stosowanie filtrów antyrezonansowych (np. notch) oraz funkcji automatycznego dostrajania. W napędach MINAS A6S dostępna jest automatyzacja doboru filtrów notch, co może skrócić czas uruchomienia w aplikacjach o bardziej wymagającej charakterystyce mechanicznej.
Problemy EMC i „dziwne” błędy pozycjonowania
Zakłócenia elektromagnetyczne pochodzące m.in. od falowników, spawarek lub nieprawidłowo uziemionej maszyny mogą powodować niestabilną pracę układu, błędy enkodera oraz resetowanie komunikacji. W takich przypadkach stosuje się ekranowane przewody, poprawne uziemienie, separację tras kablowych dla zasilania i sygnałów oraz filtrację w punktach, w których jest to uzasadnione. W dokumentacjach systemów komunikacyjnych zwraca się również uwagę na możliwość utraty ramek EtherCAT w środowisku o podwyższonym poziomie zakłóceń, co może wymagać odpowiednich mechanizmów obsługi po stronie mastera.
Brak procedury odtworzenia nastaw po serwisie
W praktyce największym wyzwaniem w utrzymaniu ruchu bywa nie sama awaria, lecz czas potrzebny na przywrócenie konfiguracji i osiągnięcie stabilnej pracy po interwencji serwisowej. Z tego względu zaleca się utrzymywanie aktualnej kopii nastaw, ewidencjonowanie wersji firmware, stosowanie checklisty po wymianie silnika lub napędu oraz wdrożenie krótkiej procedury weryfikacji jakości ruchu (np. test profilu i ocena błędu nadążania).
Podsumowanie
Serwonapędy Panasonic MINAS to propozycja dla projektów, w których liczy się jednocześnie precyzja pozycjonowania, wysoka dynamika i kompaktowość - czyli dokładnie te cechy, które dziś przesądzają o produktywności i jakości maszyn. Kompaktowa konstrukcja ułatwia zarówno projektowanie szaf, jak i modernizacje, a funkcje strojenia oraz redukcji wibracji pomagają szybciej dojść do stabilnego, powtarzalnego ruchu.
