- Dlaczego sterowanie światłem staje się coraz bardziej złożone?
- Rozwiązanie: inteligentne sterowanie oparte na czujnikach IR-TEC OS-NET
- Bezprzewodowa sieć Mesh zamiast skomplikowanej infrastruktury
- Każdy czujnik steruje lokalnie i współpracuje grupowo
- Czujnik jako centrum sterowania
- Prosta konfiguracja za pomocą pilota programującego
- Elastyczność zastosowania w różnych budynkach
- Skalowalność i sterowanie grupami
- Jak uprościć sterowanie światłem w nowoczesnych budynkach?
- Skorzystaj ze wsparcia ASTAT przy doborze inteligentnego sterowania oświetleniem
Sterowanie oświetleniem w nowoczesnych budynkach coraz rzadziej ogranicza się do prostego włącznika na ścianie. W biurach, obiektach komercyjnych, halach przemysłowych, magazynach czy budynkach instytucjonalnych od instalacji oczekuje się dziś automatycznej reakcji na obecność, możliwości ściemniania, wykorzystania światła dziennego oraz sterowania grupami opraw.
Problem pojawia się wtedy, gdy zaawansowane funkcje oznaczają skomplikowaną instalację: rozbudowane okablowanie, dodatkowe urządzenia, czasochłonną konfigurację i trudności przy modernizacji istniejących obiektów. Inwestorzy, projektanci i instalatorzy szukają więc kompromisu - systemu inteligentnego, elastycznego i niezawodnego, ale jednocześnie prostego w uruchomieniu.
Dlaczego sterowanie światłem staje się coraz bardziej złożone?
Tradycyjny włącznik sprawdza się tam, gdzie użytkownik sam decyduje o włączeniu lub wyłączeniu światła. Ściemniacz daje dodatkową możliwość regulacji natężenia, ale nadal wymaga ręcznej obsługi. W nowoczesnych obiektach to często za mało - oświetlenie powinno reagować na obecność osób, poziom światła dziennego, harmonogram pracy budynku i potrzeby różnych stref.
Inne wymagania ma sala konferencyjna, inne korytarz, open space, magazyn czy hala produkcyjna. W jednych przestrzeniach najważniejszy jest komfort, w innych bezpieczeństwo, oszczędność energii lub płynne prowadzenie światła w zależności od ruchu osób i pojazdów.
Na rynku dostępne są różne sposoby sterowania: od tradycyjnych włączników i ściemniaczy, przez rozwiązania bezprzewodowe, takie jak Wi-Fi, ZigBee czy Z-Wave, po systemy automatyki i sterowania oświetleniem, takie jak KNX czy DALI. Im bardziej zaawansowany system, tym większe znaczenie ma jednak uproszczenie całego procesu - od projektu i montażu, po konfigurację oraz późniejszą obsługę.
Rozwiązanie: inteligentne sterowanie oparte na czujnikach IR-TEC OS-NET
OS-NET to system zaprojektowany z myślą o prostszym wdrażaniu inteligentnego sterowania oświetleniem. Jego podstawą są urządzenia OS-NET firmy IR-TEC, przede wszystkim czujniki OS-NET, określane jako ONS. To one tworzą bezprzewodową sieć czujników, sterują lokalnie oświetleniem i odpowiadają za komunikację w ramach systemu.
Warto podkreślić, że OS-NET nie jest uniwersalnym systemem dla dowolnych czujników. To ekosystem urządzeń opracowany przez IR-TEC. Mogą go tworzyć czujniki, kontrolery, przyciski oraz urządzenia zasilające lub sterujące obciążeniem. Oprawa oświetleniowa staje się elementem systemu wtedy, gdy zostanie zintegrowana z odpowiednim urządzeniem OS-NET.
Dzięki temu zwykła oprawa może zostać przekształcona w element inteligentnego systemu sterowania.
Bezprzewodowa sieć Mesh zamiast skomplikowanej infrastruktury
OS-NET działa jako bezprzewodowa sieć kratowa Mesh oparta na ZigBee. Urządzenia OS-NET komunikują się ze sobą i przekazują polecenia w ramach systemu sterowania oświetleniem, a każde z nich może pełnić również funkcję węzła komunikacyjnego.
Takie podejście ogranicza potrzebę rozbudowanej infrastruktury sterującej. W nowych inwestycjach pozwala projektować inteligentne oświetlenie już na etapie doboru opraw i czujników, a w modernizowanych obiektach zwiększyć funkcjonalność instalacji bez prowadzenia wielu dodatkowych przewodów.
Ważną zaletą OS-NET jest brak pojedynczego punktu awarii. Urządzenia w sieci Mesh współpracują ze sobą, a czujniki OS-NET mogą nadal zapewniać autonomiczne sterowanie nawet w przypadku problemów z komunikacją sieciową. Dzięki temu system pozostaje stabilnym rozwiązaniem do bezprzewodowego sterowania oświetleniem.
Każdy czujnik steruje lokalnie i współpracuje grupowo
Jedną z kluczowych zasad działania OS-NET jest koncepcja: indywidualne sterowanie czujnikiem, aktywacja grupowa. Czujnik OS-NET może sterować powiązaną z nim oprawą lub obwodem, reagując na obecność użytkownika, pojazdu oraz poziom światła dziennego. Jednocześnie może wysyłać polecenia do innych urządzeń w grupie, uruchamiając odpowiednie scenariusze oświetleniowe.
Dzięki temu system łączy lokalną precyzję działania z możliwością koordynowania większych stref. Czujnik w korytarzu może aktywować nie tylko najbliższą oprawę, ale też kolejną strefę, tworząc efekt wyprzedzającego doświetlenia. W magazynie może wspierać płynne prowadzenie światła wzdłuż ciągów komunikacyjnych, a w biurze - dopasować oświetlenie do rzeczywistego wykorzystania przestrzeni.
OS-NET umożliwia sterowanie wieloma schematami zajętości, nieobecności i światła dziennego. Oświetlenie działa więc nie tylko według prostego schematu włącz/wyłącz, ale zgodnie z tym, jak faktycznie użytkowany jest budynek.
Czujnik jako centrum sterowania
Czujniki OS-NET nie są wyłącznie detektorami ruchu. Łączą w jednym urządzeniu wykrywanie obecności lub nieobecności, pomiar światła otoczenia, sterowanie oświetleniem oraz komunikację bezprzewodową. Dzięki temu pojedynczy element może pełnić rolę czujnika, sterownika i węzła sieci.
System obsługuje różne tryby pracy, w tym włączanie i wyłączanie, dwupoziomowe StepDIM oraz ciągłe SmartDIM. W zależności od wariantu urządzenia możliwe jest sterowanie przez 0-10 V lub DALI, co pozwala dopasować rozwiązanie do rodzaju opraw, sterowników LED i wymagań danej przestrzeni.
Oświetlenie może automatycznie przyciemniać się, gdy dostępna jest wystarczająca ilość światła dziennego, albo rozjaśniać po wykryciu obecności. Takie sterowanie poprawia komfort użytkowników i pomaga ograniczać zużycie energii. System OS-NET jest również zgodny z wymaganiami dotyczącymi sterowania oświetleniem określonymi w przepisach budowlanych związanych z energią.
Przykład: ON-MRD-514 jako czujnik OS-NET z DALI
Przykładem urządzenia z ekosystemu OS-NET jest seria ON-MRD-514. To czujnik OS-NET zasilany magistralą DALI, przeznaczony do inteligentnego sterowania oświetleniem. Łączy wykrywanie obecności lub nieobecności, wykorzystanie światła dziennego, StepDIM, SmartDIM oraz komunikację w bezprzewodowej sieci Mesh.
Czujnik steruje powiązaną oprawą zgodnie z zaprogramowanym schematem, reagując na obecność użytkownika lub pojazdu oraz poziom oświetlenia otoczenia. Jednocześnie działa jako węzeł sieci i przesyła bezprzewodowo polecenia do grupowego sterowania oświetleniem.
Jako element Omni ONS może być integrowany z oprawą OEM lub montowany na suficie. Wymienne soczewki pozwalają dobrać charakterystykę detekcji do wysokości montażu i rodzaju przestrzeni - od typowych sufitów biurowych po przemysłowe systemy wysokiego składowania.
Po podłączeniu ON-MRD-514 do sterownika DALI ze zintegrowanym zasilaniem magistrali można uzyskać energooszczędne sterowanie oświetleniem oparte na bezprzewodowej sieci czujników. To rozwiązanie szczególnie interesujące dla producentów opraw, projektantów i integratorów, którzy chcą wdrożyć inteligentne sterowanie bez budowania złożonej infrastruktury systemowej.
Prosta konfiguracja za pomocą pilota programującego
Jednym z założeń OS-NET jest uproszczenie uruchomienia systemu. Ustawienia sieci, grupowania i parametrów sterowania można konfigurować za pomocą dwukierunkowego, ręcznego pilota na podczerwień. System nie wymaga dodatkowego, rozbudowanego sprzętu konfiguracyjnego.
Za pomocą programatora można ustawić między innymi przypisywanie urządzeń do grup, wybór schematów sterowania, czas opóźnienia, próg światła dziennego, czułość, poziomy ściemniania oraz parametry rozjaśniania i wygaszania.
Dla instalatora oznacza to prostsze uruchomienie bez konieczności korzystania z rozbudowanego oprogramowania zarządzającego. Dla użytkownika i zarządcy budynku - łatwiejsze dostosowanie działania systemu do realnych potrzeb obiektu.
Elastyczność zastosowania w różnych budynkach
OS-NET może być stosowany w wielu typach przestrzeni: biurach, korytarzach, salach konferencyjnych, magazynach, halach przemysłowych, obiektach handlowych, szkołach, budynkach administracyjnych oraz innych obiektach komercyjnych i instytucjonalnych.
W nowych projektach system można zaplanować razem z oprawami i układem stref oświetleniowych. W modernizacjach pozwala zwiększyć funkcjonalność istniejącej instalacji dzięki zastosowaniu czujników lub kontrolerów OS-NET. W obu przypadkach inteligencja systemu wynika z urządzeń IR-TEC OS-NET, a nie z przypadkowego zestawienia niezależnych elementów.

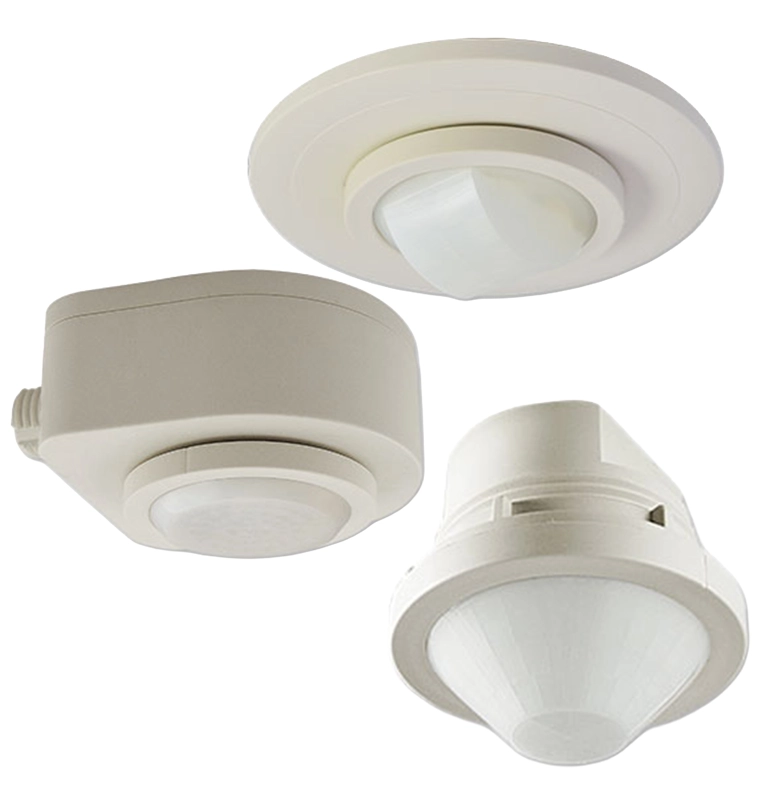

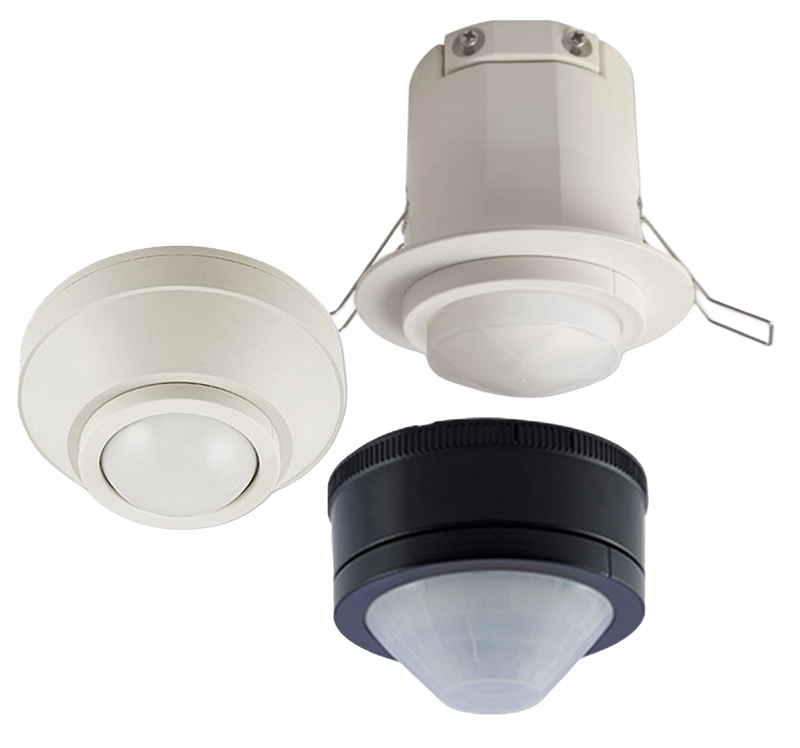

Czujniki OS-NET są dostępne między innymi jako Omni ONS i Mini ONS. Omni ONS można zintegrować z oprawami OEM lub zamontować na suficie, a wymienne soczewki pozwalają uzyskać różne zasięgi detekcji. Mini ONS to niskoprofilowy czujnik przeznaczony do integracji z oprawami sufitowymi lub panelami.
Przyciski OS-NET jako uzupełnienie automatyki
Automatyczne sterowanie nie zawsze powinno oznaczać rezygnację z ręcznej kontroli. W wielu pomieszczeniach użytkownik nadal powinien mieć możliwość włączenia, wyłączenia lub przyciemnienia światła. Dlatego system OS-NET może być uzupełniony o przyciski OS-NET, które zastępują tradycyjne przełączniki lub ściemniacze.
Przyciski są zasilane z sieci prądu przemiennego i umożliwiają ręczne sterowanie oświetleniem w powiązanej grupie. Dostępne są w różnych formatach, co pozwala na montaż w puszkach ściennych EURO lub NEMA.
Dzięki temu automatyka i sterowanie ręczne działają w ramach tej samej bezprzewodowej sieci OS-NET, tworząc spójny i wygodny system.
Skalowalność i sterowanie grupami
OS-NET pozwala tworzyć wiele grup sterujących, a urządzenia mogą być przypisywane do kilku grup. System umożliwia podłączenie do 250 grup sterujących i maksymalnie 100 urządzeń w każdej grupie. Jedno urządzenie OS-NET można przypisać do maksymalnie czterech grup, co ułatwia projektowanie rozbudowanych scenariuszy.
To ważne w większych obiektach, gdzie jedna strefa może wpływać na działanie innej - na przykład korytarz prowadzący do biura, strefa wejściowa połączona z komunikacją wewnętrzną albo ciąg transportowy w magazynie.
Uzupełnieniem systemu może być zasilacz i kontroler obciążenia OS-NET. To bezprzewodowe urządzenie zasilające 24 V DC i sterujące obciążeniem, które umożliwia włączanie lub wyłączanie na podstawie wykrywania obecności oraz bezprzewodowe sterowanie obciążeniem w systemie OS-NET.
Jak uprościć sterowanie światłem w nowoczesnych budynkach?
Odpowiedź nie zawsze polega na dodawaniu kolejnych warstw systemu. Czasem prostsze rozwiązanie to zintegrowanie funkcji detekcji, sterowania i komunikacji bliżej samej oprawy lub obwodu oświetleniowego.
Tak działa OS-NET. Czujniki IR-TEC OS-NET sterują lokalnie, reagują na obecność i światło dzienne, współpracują w grupach oraz komunikują się bezprzewodowo w sieci Mesh. Dzięki temu system pozwala uzyskać inteligentne sterowanie oświetleniem bez nadmiernego komplikowania instalacji.
OS-NET nie jest uniwersalnym dodatkiem do dowolnych czujników. To rozwiązanie oparte na ekosystemie IR-TEC, w którym czujniki, kontrolery, przyciski oraz urządzenia zasilające i sterujące obciążeniem tworzą spójną sieć sterowania.
W efekcie zwykłe oprawy oświetleniowe mogą stać się częścią inteligentnego systemu Smart Lighting - pod warunkiem zastosowania odpowiednich urządzeń OS-NET. To praktyczna droga od problemu skomplikowanego sterowania do rozwiązania opartego na inteligentnych czujnikach IR-TEC i bezprzewodowej komunikacji między nimi.
Skorzystaj ze wsparcia ASTAT przy doborze inteligentnego sterowania oświetleniem
Potrzebujesz wsparcia w doborze systemu sterowania oświetleniem?
W ASTAT pomagamy dobrać rozwiązania do konkretnych warunków technicznych, typu obiektu i oczekiwań użytkowników. Wspieramy projektantów, integratorów, producentów opraw oraz inwestorów na etapie doboru urządzeń, planowania stref sterowania i wdrażania systemów automatyki oświetlenia.
Jeśli chcesz uprościć sterowanie światłem w biurze, magazynie, hali przemysłowej, obiekcie handlowym lub budynku użyteczności publicznej, skontaktuj się z ASTAT. Pomożemy ocenić, które czujniki, kontrolery i elementy systemu IR-TEC OS-NET najlepiej sprawdzą się w Twojej instalacji.
Postaw na inteligentne sterowanie oświetleniem, które jest elastyczne, skalowalne i łatwiejsze w uruchomieniu. Skonsultuj projekt z ekspertami ASTAT i sprawdź, jak wykorzystać możliwości systemu OS-NET w nowoczesnym budynku.
