Sygnalizacja świetlna pracująca w przestrzeni publicznej należy do tych elementów infrastruktury, od których oczekuje się pełnej przewidywalności i ciągłości działania. W praktyce jednak układy sterowania ruchem funkcjonują w środowisku wyjątkowo trudnym - są stale narażone na czynniki atmosferyczne i inne przeciążenia mechaniczne. W takich warunkach o niezawodności instalacji nie decydują wyłącznie sterowniki, źródła światła czy systemy detekcji. Bardzo często kluczowym punktem okazuje się miejsce, w którym przewody są łączone.
To właśnie połączenia kablowe należą do najbardziej niedocenianych elementów całego układu. Na etapie projektu lub wykonania bywają traktowane jako detal montażowy, dobierany przede wszystkim pod kątem ceny albo podstawowych parametrów elektrycznych. Tymczasem w instalacjach terenowych ich rola jest znacznie większa. Połączenie musi jednocześnie zapewniać ciągłość elektryczną, odporność mechaniczną i skuteczną ochronę przed wpływem środowiska. Jeżeli którykolwiek z tych warunków nie zostanie spełniony, ryzyko awarii rośnie, a skutki problemu zwykle okazują się znacznie poważniejsze, niż mogłoby się wydawać.
Awaria nie zaczyna się w chwili, gdy sygnalizator gaśnie
Z punktu widzenia użytkownika problem staje się widoczny dopiero wtedy, gdy sygnalizator przestaje działać prawidłowo: nie zmienia faz, gaśnie, działa niestabilnie albo wysyła błędne sygnały. Z technicznego punktu widzenia proces awarii zaczyna się jednak dużo wcześniej. Najczęściej ma charakter stopniowy i rozwija się przez długi czas bez wyraźnych objawów.
Wystarczy niewielkie rozszczelnienie połączenia, aby do wnętrza zaczęła przedostawać się wilgoć. Nie musi to od razu prowadzić do zwarcia czy natychmiastowego uszkodzenia. Znacznie częściej skutkiem jest powolna korozja elementów przewodzących, wzrost rezystancji przejścia, pogorszenie jakości styku oraz lokalne przegrzewanie połączenia. W rezultacie instalacja przez pewien czas może działać pozornie poprawnie, a usterki ujawniają się dopiero po kolejnych cyklach temperaturowych, po okresie intensywnych opadów albo po sezonie zimowym.
To właśnie dlatego awarie połączeń kablowych są tak niebezpieczne. Nie zawsze prowadzą do całkowitego zatrzymania pracy układu. Często wywołują problemy okresowe, trudne do wychwycenia i jeszcze trudniejsze do jednoznacznej diagnozy. Sygnalizacja może działać niestabilnie, generować błędy sterowania, powodować chwilowe zaniki zasilania albo resetować urządzenia pomocnicze. W systemach odpowiedzialnych za bezpieczeństwo ruchu drogowego taki scenariusz bywa bardziej ryzykowny niż całkowity brak działania, ponieważ instalacja sprawia wrażenie sprawnej, choć w rzeczywistości pracuje poza pełną kontrolą.
Dlaczego środowisko drogowe tak mocno obciąża połączenia kablowe?
Warunki pracy sygnalizacji świetlnej w terenie są znacznie bardziej agresywne, niż sugerowałaby sama konstrukcja instalacji. Elementy zabudowane w słupach, masztach, szafach sterowniczych czy podstawach konstrukcji przez cały rok podlegają jednoczesnemu oddziaływaniu wielu czynników degradujących.
Największym zagrożeniem pozostaje wilgoć. Do wnętrza połączeń może przedostawać się nie tylko podczas intensywnych opadów, ale także wskutek kondensacji pary wodnej, podciągania kapilarnego wzdłuż przewodu czy okresowego zalewania przestrzeni montażowej. Każda taka sytuacja pogarsza parametry izolacyjne i przyspiesza proces utleniania styków, a nawet ich korozji.
Istotnym problemem są również zmiany temperatury. W instalacjach zewnętrznych połączenia pracują zarówno podczas mrozów, jak i w warunkach silnego nagrzewania przez słońce. Różne materiały reagują na te zmiany w odmienny sposób, dlatego z czasem mogą pojawiać się mikroszczeliny, spadek docisku, odkształcenia elementów uszczelniających i osłabienie całej konstrukcji połączenia.
Nie mniej istotne pozostają drgania oraz naprężenia mechaniczne. Maszty, konstrukcje wsporcze i obudowy instalowane przy drogach są stale poddawane mikrowibracjom generowanym przez ruch ciężkich pojazdów oraz działanie wiatru. Jeżeli połączenie nie zapewnia właściwego odciążenia przewodu, siły mechaniczne są przenoszone bezpośrednio na styk lub zacisk. W dłuższej perspektywie prowadzi to do przyspieszonego zużycia połączenia i powstawania usterek o pozornie losowym charakterze.
Dodatkowo środowisko drogowe jest obciążone obecnością soli, pyłu, spalin oraz promieniowania UV. To właśnie te czynniki powodują degradację tańszych tworzyw, utratę elastyczności uszczelnień, pękanie obudów i stopniowy spadek szczelności. W efekcie połączenie, które na etapie montażu wydawało się poprawne, po kilku latach przestaje spełniać swoją funkcję ochronną.
Koszty awarii są niewspółmiernie większe niż wartość samego komponentu
Jednym z najczęstszych błędów w podejściu do połączeń kablowych jest ocenianie ich wyłącznie przez pryzmat ceny zakupu. W rzeczywistości koszt samego złącza ma niewielkie znaczenie w porównaniu z kosztami, jakie generuje jego awaria w terenie.
Problem uszkodzonego połączenia w sygnalizacji świetlnej oznacza zwykle konieczność wysłania ekipy serwisowej, czasową organizację ruchu, dostęp do newralgicznego punktu infrastruktury oraz ryzyko wyłączenia pasa jezdni albo całego skrzyżowania. Do tego dochodzi czas diagnostyki, który w przypadku usterek niestabilnych potrafi być znacznie dłuższy niż sama naprawa. W praktyce pojedynczy wadliwy punkt połączeniowy może wygenerować koszty wielokrotnie przewyższające wartość zastosowanego wcześniej komponentu.
Trzeba też pamiętać, że awaria sygnalizacji świetlnej nie jest wyłącznie problemem eksploatacyjnym. To również kwestia odpowiedzialności za bezpieczeństwo użytkowników drogi oraz za ciągłość pracy infrastruktury miejskiej. Im bardziej krytyczna lokalizacja, tym większe znaczenie ma przewidywalność działania każdego elementu instalacji, także tego najmniejszego.
Połączenie kablowe trzeba projektować jak element krytyczny
W instalacjach terenowych połączenie nie powinno być traktowane jako końcowy detal montażowy, lecz jako pełnoprawny element funkcjonalny projektu. Oznacza to, że już na etapie doboru komponentów należy brać pod uwagę rzeczywiste warunki pracy: poziom narażenia na wodę i pył, zakres temperatur, obecność promieniowania UV, drgania, możliwość okresowego zalania oraz wymagania związane z późniejszym serwisem.
Dobrze zaprojektowane połączenie musi spełniać jednocześnie kilka funkcji:
Gwarantować stabilny styk elektryczny
Zachowywać szczelność przez długi czas
Chronić przewód przed naprężeniami
Umożliwiać powtarzalny montaż bez wysokiego ryzyka błędu instalacyjnego
To szczególnie ważne tam, gdzie prace wykonują różne ekipy serwisowe, często w różnych odstępach czasu i w zmiennych warunkach terenowych.
W praktyce oznacza to konieczność stosowania rozwiązań zaprojektowanych specjalnie do pracy na zewnątrz, a nie adaptowania złączy przeznaczonych do suchych wnętrz czy lekkich zastosowań przemysłowych. W infrastrukturze drogowej wysoki stopień ochrony nie jest nadmiarem ostrożności, lecz racjonalnym standardem technicznym.
Dlaczego złącza szczelne IP68 mają tu realne znaczenie?
W przypadku sygnalizacji świetlnej oraz innych instalacji drogowych duże znaczenie mają złącza szczelne o wysokim stopniu ochrony, w szczególności klasy IP68. Ich zadaniem nie jest wyłącznie zabezpieczenie połączenia przed przypadkowym kontaktem z wodą, ale zapewnienie trwałej bariery przed pyłem, wilgocią oraz innymi czynnikami środowiskowymi przez cały okres eksploatacji.
Sama deklaracja klasy szczelności nie powinna być jednak jedynym kryterium wyboru. Równie istotna jest konstrukcja złącza, jakość materiałów, odporność na promieniowanie UV, sposób uszczelnienia kabla, trwałość mechaniczna i możliwość zachowania parametrów także po serwisowym rozłączeniu lub ponownym montażu. W zastosowaniach drogowych dobrze dobrane złącze musi nie tylko wytrzymać trudne warunki, ale również ograniczać ryzyko błędów wykonawczych i upraszczać obsługę w terenie.
Złącza Techno w ofercie ASTAT - rozwiązanie do wymagających instalacji zewnętrznych
W aplikacjach, w których niezawodność połączenia ma bezpośredni wpływ na pracę infrastruktury drogowej, zastosowanie znajdują złącza szczelne Techno dostępne w ofercie ASTAT. To rozwiązania projektowane do pracy w trudnych warunkach środowiskowych, przeznaczone do aplikacji wymagających wysokiego poziomu ochrony IP68.
Z perspektywy projektanta, wykonawcy i służb utrzymania ruchu szczególnie istotne są cechy konstrukcyjne, które wpływają na trwałość i powtarzalność montażu. Duże znaczenie ma ograniczenie liczby elementów montażowych, odpowiednie uszczelnienie przewodu, odporność materiałowa na promieniowanie UV oraz możliwość doboru rozwiązania do konkretnej funkcji instalacji.
W ofercie znajdują się między innymi:

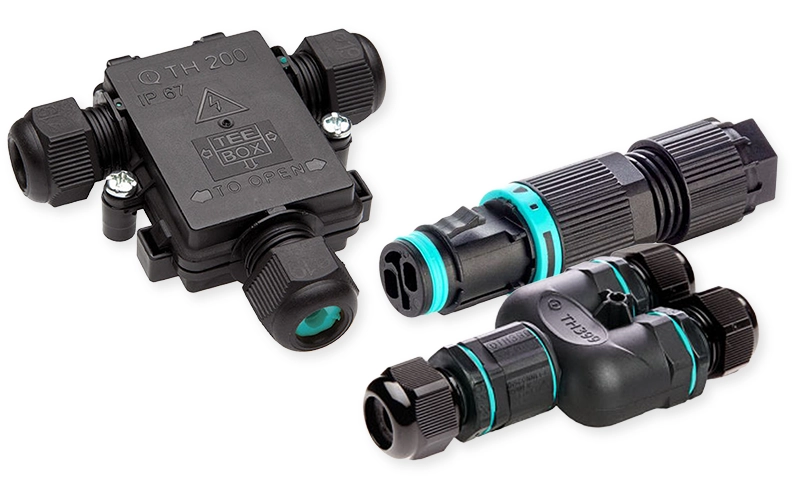

- TEEPLUG - złącza rozłączne do aplikacji, w których istotny jest szybki dostęp serwisowy,
- TEETUBE - złącza nierozłączne do instalacji stałych, gdzie priorytetem jest maksymalna szczelność,
- TEEBLOCK - wkładki połączeniowe do konfiguracji wieloprzewodowych,
- TEEBOX - obudowy szczelne do zastosowań terenowych.
Takie podejście ułatwia dobór rozwiązania nie tylko do parametrów elektrycznych, ale również do charakteru danej instalacji i sposobu jej eksploatacji.
Gdzie ryzyko awarii połączeń jest szczególnie wysokie?
Problem degradacji połączeń kablowych nie dotyczy wyłącznie samych sygnalizatorów. W podobnych warunkach pracują również inne elementy infrastruktury drogowej i transportowej. Złącza szczelne znajdują zastosowanie między innymi w:
- sygnalizatorach świetlnych i sterownikach skrzyżowań,
- oświetleniu ulicznym i tunelowym,
- systemach detekcji pojazdów i pętlach indukcyjnych,
- kamerach monitoringu ruchu i systemach ANPR,
- tablicach zmiennej treści,
- bramkach parkingowych i systemach poboru opłat,
- instalacjach na lotniskach, w portach i terminalach logistycznych.
We wszystkich tych aplikacjach punkt połączeniowy może zdecydować o tym, czy cały system będzie działał stabilnie, czy stanie się źródłem powtarzających się problemów serwisowych.
Wniosek
Awaria połączenia kablowego w sygnalizacji świetlnej nie jest drobną usterką techniczną, którą można sprowadzić do wymiany niewielkiego komponentu. To potencjalne źródło niestabilnej pracy całego układu, trudnej diagnostyki, wzrostu kosztów utrzymania i realnego zagrożenia dla ciągłości działania infrastruktury drogowej. Właśnie dlatego połączenia kablowe w instalacjach terenowych należy projektować świadomie - z pełnym uwzględnieniem wilgoci, temperatury, drgań, promieniowania UV i warunków eksploatacyjnych.
W praktyce dobrze dobrane złącze szczelne nie jest dodatkiem, lecz elementem, który zabezpiecza niezawodność całego systemu. A w przypadku sygnalizacji świetlnej to właśnie niezawodność pozostaje najważniejszym parametrem.
Skonsultuj dobór rozwiązania z ekspertami ASTAT
Jeżeli projektujesz, modernizujesz lub utrzymujesz infrastrukturę drogową i chcesz ograniczyć ryzyko awarii połączeń kablowych, skorzystaj ze wsparcia specjalistów ASTAT. Pomagamy w doborze złączy i komponentów do wymagających aplikacji zewnętrznych, uwzględniając rzeczywiste warunki pracy instalacji, wymagania środowiskowe oraz potrzeby serwisowe.
Skontaktuj się z ASTAT, aby dobrać rozwiązanie, które zwiększy niezawodność instalacji i bezpieczeństwo działania infrastruktury w terenie.
