System wygrodzenia SATECH IMPACTGUARD

IMPACTGUARD to system wygrodzenia bezpieczeństwa, który jest najczęściej stosowany do zabezpieczenia maszyn. Jego podstawowymi cechami są wytrzymałość i solidność. Został specjalnie zaprojektowany i przygotowany przez producenta do wymagających zastosowań i ciężkich warunków, na przykład w przemyśle stalowym. Budowa modułowa, właściwości elementów oraz bogaty wybór akcesoriów zapewnią bezpieczeństwo oraz funkcjonalność wygrodzenia.

System wygrodzenia SATECH IMPACTGUARD

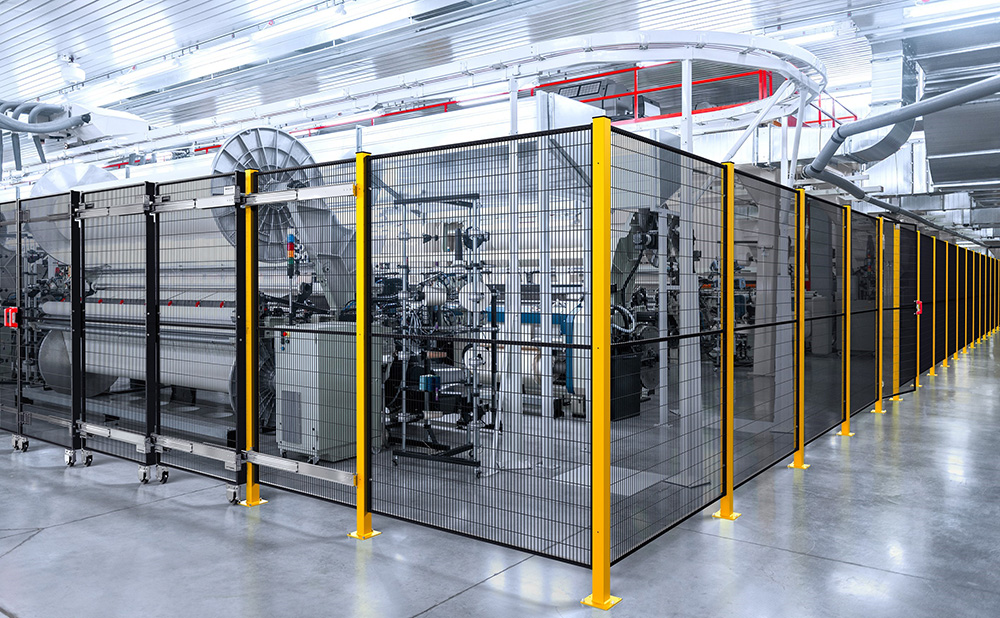

Zdj.1. Wygrodzenie IMPACTGUARD 60

Wytrzymałość

Wygrodzenie modułowe IMPACTGUARD dzięki odpowiednio wykonanym elementom jest łatwe w montażu i jednocześnie bardzo wytrzymałe. Jest idealnym rozwiązaniem dla aplikacji, gdzie istnieje wysokie ryzyko oddziaływania mechanicznego na wygrodzenie. System IMPACTGUARD jest bardzo stabilny oraz zdolny do pochłaniania uderzeń od wewnątrz wygrodzenia wykonywanych z siłą 2200 J oraz 2600 w wersji z panelami z ramą 30x30.

Taką wytrzymałość wykazały przeprowadzone przez producenta wymagające dynamiczne testy wykonane od wewnątrz strefy wygrodzonej, zgodnie z procedurą zawartą w normie EN ISO 14120.

Słupki

System wygrodzeń IMPACTGUARD wyposażony jest w nowe słupki typu „Mix & Match”, które zapewniają pełną kompatybilność ze wszystkimi rodzajami paneli, akcesoriami i drzwiami Satech. Istnieje zatem możliwość łatwego dostosowania systemu wygrodzenia do wymagań danej aplikacji.

System wygrodzenia SATECH IMPACTGUARD

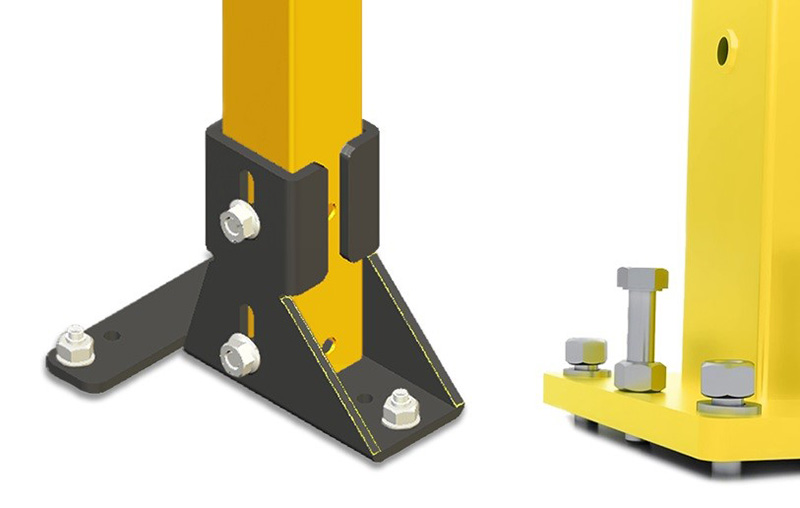

Zdj.2 Stopy przy słupkach 40x40 i 60x60

System IMPACTGUARD wyposażony jest w słupki o wymiarze 40x40 mm z przykręcaną stopą i słupki 60x60 mm z przyspawaną stopą. Stopy słupków są wykonane z blachy stalowej o grubości 5mm.

Odpowiedni kształt stóp oraz 3 punkty ich kotwienia do podłoża zapewniają dużą stabilność oraz regulację nachylenia słupka. Dodatkowo stopy słupków 40x40 umożliwiają ich regulację względem podłoża w zakresie ±20 mm.

Istotną kwestią podczas montażu słupków jest prawidłowe i pewne ich przymocowane do podłoża, za pomocą kotw dostarczanych przez SATECH lub za pomocą systemu mocowania, dostosowanego do rodzaju podłoża, które preferuje i posiada klient.

Panele

W systemie IMPACTGUARD stosuje się panele z ramą o wymiarach 20x20 lub 30x30. Wypełnienie ramy może stanowić siatka, blacha lub bezbarwny poliwęglan. Możliwe jest zastosowanie mieszanych wypełnień, na przykład w dolnej części blacha, w górnej poliwęglan. Dostępne są również panele z blachą ze specjalnym czerwonym wizjerem spawalniczym umożliwiającym obserwację procesu spawania.

Panele z 7 standardowymi szerokościami są zaprojektowane tak, aby umożliwić wykonanie optymalnego wygrodzenia dla dowolnej aplikacji. Warto nadmienić, że mocna ale lekka konstrukcja paneli umożliwia podczas montażu lub demontażu ich łatwą obsługę przez jedną osobę.

Panele z ramą oraz słupki łączone są ze sobą za pomocą śrub więzionych. Taki system łączeń jest bardzo wytrzymały. Umożliwia montaż paneli do słupków lub ich demontaż tylko za pomocą narzędzi. W przypadku demontażu elementy mocujące pozostają przymocowane nadal do panelu, co ma istotne znaczenie z punktu widzenia spełnienia norm bezpieczeństwa.

Panel z siatką posiada spawy wykonane na wszystkich punktach przecinających się 3mm stalowych drutów, oraz w miejscach styku drutów z ramą. Dzięki temu panel jest bardzo trwały. Umożliwia dynamiczne pochłanianie wszelkich uderzeń. Konstrukcja panelu skutecznie zapobiega wspinaniu się na nią a druty siatki nie wpadają w rezonans.

System wygrodzenia SATECH IMPACTGUARD

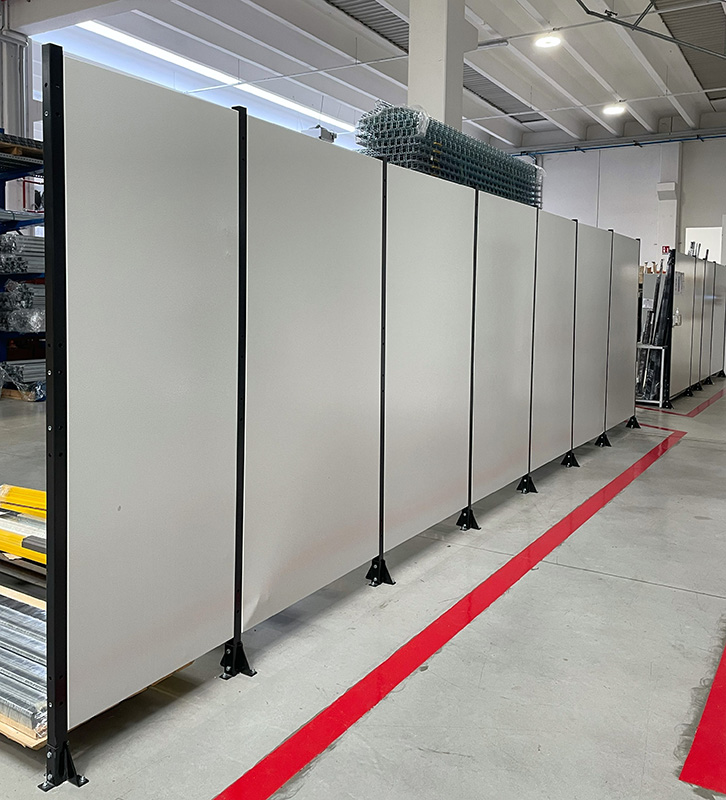

Zdj.3 ImpactGuard 40 z panelami z blachą

Oczka siatki o wymiarach wewnętrznych 17x97mm umożliwiają umieszczenie wygrodzenia już 120mm od strefy niebezpiecznej. Dzięki temu można oszczędzić miejsce zajmowane przez wygrodzenie.

System wygrodzenia SATECH IMPACTGUARD

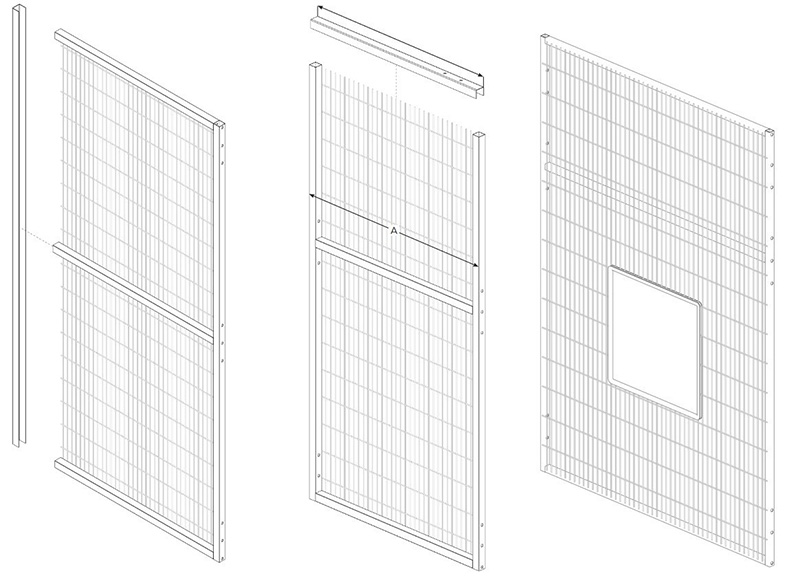

Zdj.4. Adaptacja paneli z ramą

Łatwa adaptacja

Panele z siatką w ramie można łatwo samodzielnie dopasować do istniejących warunków w miejscu instalacji poprzez ich przycięcie. Do estetycznego wykończenia przyciętego panelu służy specjalny zestaw, który oferuje SATECH. Istnieje również możliwość wykonania w siatce otworu o dowolnym kształcie, którego krawędzie można zabezpieczyć specjalnym gumowym profilem.

Drzwi

System IMPACTGUARD został wyposażony w bardzo bogatą gamę różnych rodzajów drzwi w celu zapewnienia dostępu do strefy niebezpiecznej, docelowo kontrolowanego poprzez użycie urządzeń zabezpieczających. Możliwe jest zatem dopasowanie odpowiedniego rozwiązania do istniejących potrzeb oraz możliwości wynikających z dostępnej ilości wolnej przestrzeni w miejscach przeznaczonych na instalację drzwi. Producent umożliwia zatem optymalizację wykorzystania wolnej przestrzeni gwarantując jednocześnie maksymalne bezpieczeństwo i doskonałą funkcjonalność systemu.

Satech może przygotować na życzenie specjalne uchwyty montażowe do każdego typu drzwi, przygotowane pod konkretny model urządzenia bezpieczeństwa. Zastosowanie takiego uchwytu znacznie przyśpiesza i ułatwia montaż oraz zapewnia precyzyjne dopasowanie komponentów zabezpieczenia do elementów wygrodzenia.

System wygrodzenia SATECH IMPACTGUARD

Zdj.5. Drzwi przesuwne i uchylne

Podstawowe cechy systemu IMPACTGUARD

PANELE

  • Rama 20x20 i 30x30 mm,
  • Rozmiar oczka: 20 x 100 x 3 mm (wewnętrzny wymiar 17x97 mm),
  • Szerokość mm: 200, 300, 700, 800, 1000, 1200, 1500 mm,
  • Wysokość mm 1480, 2080, 2480,
  • Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego).

SŁUPKI

  • Wymiary 40x40 i 60x60 mm,
  • Wysokość mm: 1640, 2240, 2640, 3120,
  • Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego).
