info@astat.plSzyny montażowe DIN są jednym z najbardziej ustandaryzowanych elementów budowy rozdzielnic i szaf sterowniczych. Umożliwiają szybki, modułowy montaż złączek, przekaźników, zasilaczy, sterowników PLC oraz całego osprzętu panelowego. Poniżej znajdziesz klarowny przewodnik po najpopularniejszych typach - DIN TS35, DIN TS35/C, DIN TS32 i DIN TS15 - wraz z krótkim omówieniem kompatybilności z osprzętem Cabur oraz wskazówkami projektowymi.
Czym jest szyna DIN i do czego służy?
Szyna DIN to profil metalowy (zwykle stal walcowana na zimno, cynkowana), służący jako mechaniczne oparcie dla aparatury i komponentów rozdzielnicy. Sama szyna nie pełni funkcji szyny prądowej, ale może stanowić punkt odniesienia dla uziemienia obudowy. Najpowszechniej stosowana jest szyna o przekroju „top-hat” (tzw. TH/TS), obok starszych profili G TS32. Współczesne normy europejskie i międzynarodowe określa IEC/EN 60715 (dawniej EN 50022/50035/50045 dla różnych profili).
W praktyce szyna DIN porządkuje montaż, skraca czas prefabrykacji i ułatwia serwis (demontaż/modyfikacje). W ofercie Grupy ASTAT dostępne są różne wykonania: pełne i perforowane, niskie (7,5 mm), wysokie (15 mm) i specjalne (10 mm), w wersjach stalowych, nierdzewnych i aluminiowych, w standardowych długościach (np. 1 m lub 2 m lub cięte na wymiar).
Typy i wymiary - TS15, TS35, TS35/C

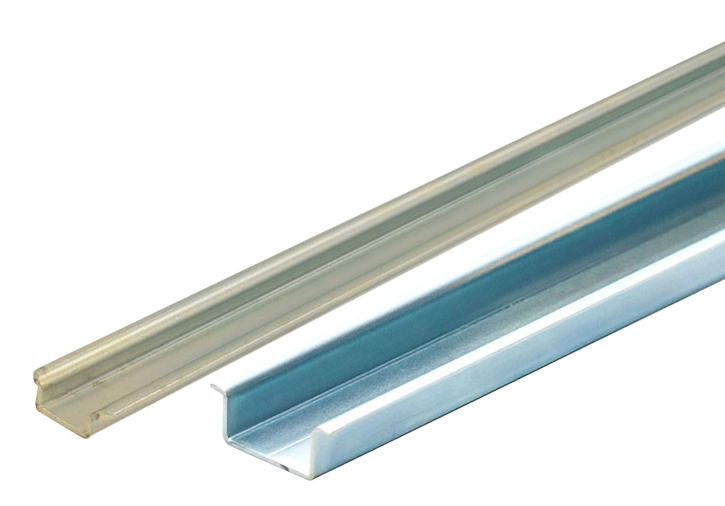

Szyna DIN 35 - „top-hat” 35 mm (TH/TS35)
To globalny standard montażu, zgodny z IEC/EN 60715 (wcześniej EN 50022). Występuje w dwóch wysokościach profilu:
- 35 × 7,5 mm (tzw. TS 35/7,5, „niska”),
- 35 × 15 mm (tzw. TS/C 35/15, „wysoka”).
Wersje te oferuje m.in. ASTAT - jako szyny pełne lub perforowane, stalowe, nierdzewne i aluminiowe.
Zastosowanie: większość aparatury modułowej (łączniki, przekaźniki, zasilacze, moduły I/O, złączki). Dodatkowo idealne do aparatów modułowych o szerokości 17,5 mm do montażu bezpośrednio na szynie TS35.
Szyna DIN TS15 - „mini top-hat” 15 mm
Mniejszy profil z grupy „top-hat”, w literaturze nazywany TS15 (historycznie EN 50045). Spotykany w aplikacjach miniaturowych, urządzeniach o ograniczonej przestrzeni lub lekkim osprzęcie. Mniejsza wysokość i szerokość przekłada się na mniejszą sztywność mechaniczno-montażową niż w TS35.
Wysokość profilu DIN TS35 7,5 - co oznacza „7,5 mm”?
W praktyce zapis „DIN TS35 7,5” odnosi się do wysokości najpopularniejszego profilu TS35 - czyli 35 × 7,5 mm (wersja „niska”). Alternatywą jest 35 × 15 mm („wysoka”). Obie wysokości są zdefiniowane w IEC/EN 60715 i współistnieją w tej samej rodzinie szyn TS35, różniąc się sztywnością, grubością profilu (niskie 1 mm, wysokie 1,5 mm i specjalne 2,3 mm), miejscem pod aparaturę.
Uwaga projektowa: W rozdzielnicach o większych obciążeniach mechanicznych (dłuższe odcinki, cięższe urządzenia, wibracje) częściej wybiera się TS35/C 15 (35×15), ze względu na grubość profilu 1,5 mm, która zapewnia większą sztywność i rezerwę na otwory/wycięcia. W aplikacjach kompaktowych i lekkich - TS35/7,5. (Przykładowe wykonania w ofercie ASTAT).
Profile G TS32 - gdzie jeszcze się je spotyka?
Choć standardem praktycznie stał się TS35, wciąż spotkamy:
- G-rail 32 mm (TS32) - historycznie popularna szyna „G”, nadal używana do specyficznych akcesoriów i starszego typu aplikacjach.
- Profile są zdefiniowane w normach i obecne w ofertach producentów szyn/akcesoriów.
Kompatybilność z osprzętem Cabur

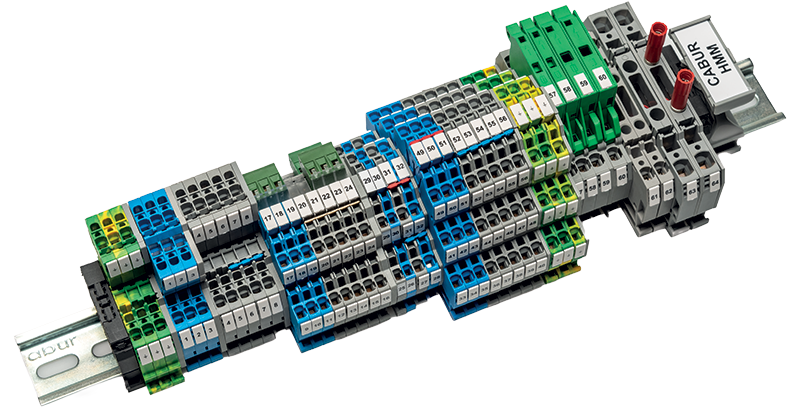

Cabur to producent kompletnego systemu złączek i akcesoriów na szynę DIN, szeroko dystrybuowanego w Polsce przez Grupę ASTAT. Złączki Cabur - śrubowe, sprężynowe i push-in (EFC) - są projektowane przede wszystkim do montażu na TS35 (35 mm), z dostępnością rozwiązań i akcesoriów ułatwiających prefabrykację: mostków, płytek końcowych, przekładek, pól opisowych czy gniazd testowych.
W praktyce oznacza to, że planując layout rozdzielnicy:
- Dobierz profil TS35 (7,5 lub 15 mm) zgodnie z obciążeniem mechanicznym i typem osprzętu. W ofercie ASTAT znajdziesz warianty pełne/perforowane, stalowe, nierdzewne i aluminiowe (np. 35×7,5 oraz 35×15).
- Zaprojektuj szynę pod złączki i akcesoria Cabur - ułatwi to mostkowanie, znakowanie i testy oraz pozwoli zachować spójność części zamiennych w serwisie.
Wskazówka dla projektanta: Jeżeli w rozdzielnicy przewidujesz złączki różnego typu (np. sygnałowe i mocy), sensownym kompromisem jest zastosowanie TS35/15 dla sekcji cięższej (zasilacze, styczniki) i TS35/7,5 dla sekcji sygnałowej. Dzięki temu zachowujesz kompatybilność osprzętu Cabur, a jednocześnie optymalizujesz miejsce i sztywność. (Zob. szkic profili: schemat szyn DIN).
Podsumowanie
- Rodzaje szyn DIN: głównie TS35 (35×7,5 i 35×15), rzadziej TS15, historyczne G32 TS32. Wszystkie podlegają IEC/EN 60715 (oraz starszym EN 50022/50035/50045).
- Standardy montażowe zapewniają interoperacyjność osprzętu - od złączek po zasilacze i PLC - co upraszcza prefabrykację i serwis.
- Szyna 35 mm DIN (TS35) jest dzisiaj de facto standardem rozdzielnic - wybieraj wysokość 7,5 lub 15 mm zależnie od obciążeń i dostępnej przestrzeni.
- Kompatybilność z Cabur: kompletne portfolio złączek i akcesoriów (sprężynowe, śrubowe, push-in) zoptymalizowane do montażu na TS35, dostępne z doradztwem i wsparciem specjalistów Grupy ASTAT.
Wsparcie od doradców Grupy ASTAT
Planujesz modernizację rozdzielnicy lub nowy projekt? Chcesz dobrać szynę 35 mm DIN oraz kompatybilne złączki Cabur (sprężynowe, śrubowe, push-in) z akcesoriami? Skontaktuj się z Grupą ASTAT - pomożemy dobrać odpowiedni profil, długości i osprzęt, przygotujemy listę materiałową i ofertę dla Twoich potrzeb.
