W branży automotive i przemyśle ciężkim jakość produkcji staje się jednym z najważniejszych wskaźników konkurencyjności. Wysoki takt, minimalne braki, pełna identyfikowalność oraz maksymalna powtarzalność to nie tylko cele - to wymogi współczesnych procesów produkcyjnych. Kluczowym elementem tej układanki jest stabilna detekcja, bo nawet najlepsze algorytmy czy systemy wizyjne nie zrekompensują niestabilnych sygnałów wejściowych.
Co destabilizuje kontrolę jakości w przemyśle ciężkim i automotive?
Środowisko produkcyjne w tych branżach charakteryzuje się codziennym występowaniem warunków, które znacznie utrudniają stabilną detekcję. Linia pracuje 24/7, a elementy systemu muszą radzić sobie z czynnikami, które w mniej wymagających aplikacjach nigdy się nie pojawią.
Kurz i zabrudzenia - cichy
sabotażysta detekcji
W tłoczniach, strefach obróbki czy przy przenośnikach obecny jest pył metalowy, osady technologiczne i aerozole. Zanieczyszczenia te stopniowo osadzają się na powierzchni optyki, zaburzając wiązkę światła i prowadząc do niestabilnej detekcji.
Wibracje - mikroprzesunięcia,
realne konsekwencje
Maszyny takie jak prasy, roboty spawalnicze czy szybkie transportery generują drgania, które z czasem powodują mikroprzesunięcia elementów pomiarowych. Nawet niewielkie odchylenia mogą przesunąć punkt detekcji i zaburzyć wyniki pomiarów.
Zmienne temperatury
Różnice temperatur między strefami hali (np. okolice pieców, lakiernia, chłodniejsze obszary montażowe) wpływają nie tylko na materiał detalu, ale także na elektronikę czujników. Zmiany temperatury mogą modyfikować charakterystykę sygnału oraz punkt przełączania.
Odbicia światła - wyzwanie
błyszczących powierzchni
Powierzchnie metalowe, lakierowane czy chromowane odbijają światło w sposób trudny do przewidzenia. To wyzwanie dla czujników optycznych, które muszą radzić sobie z refleksami nie tylko z detalu, ale także z otoczenia.
W takich warunkach najwięcej znaczy pierwszy element łańcucha jakości czyli czujnik. To właśnie czujniki fotoelektryczne/optyczne najczęściej pracują najbliżej procesu i jako pierwsze odczuwają wpływ pyłu, zabrudzeń, wibracji, zmian temperatury i refleksów od błyszczących detali. Dlatego - mimo że mały i często niedoceniany - czujnik jest jednym z kluczowych elementów skutecznej kontroli jakości.
Jak niestabilna detekcja wpływa na jakość produkcji?
Konsekwencje niestabilnych sygnałów z czujników są głębsze niż „po prostu błędny odczyt”:
- fałszywe odrzuty podnoszą koszt jednostkowy i generują większy scrap (straty materiałowe),
- przepuszczenie wadliwego detalu może skutkować reklamacjami i kosztownymi naprawami gwarancyjnymi,
- mikroprzestoje i fluktuacje taktu obniżają OEE*,
- niestabilność sygnału utrudnia utrzymanie powtarzalności procesu i analizę SPC**.
Czujniki fotoelektryczne w automotive i przemyśle ciężkim pracują w warunkach, które szybko obnażają słabości detekcji: kurz, drgania, refleksy i wahania temperatury. Dlatego dobór sensora pod środowisko jest jednym z najważniejszych kroków, jeśli chce się utrzymać stabilną kontrolę jakości i powtarzalność procesu.
Jakie czujniki sprawdzają się najlepiej w trudnych warunkach?
Aby radzić sobie z wyzwaniami przemysłu ciężkiego i automotive, czujniki muszą łączyć kilka kluczowych cech. Oto kryteria, które warto brać pod uwagę przy wyborze:
Odporność na zakłócenia
W środowisku z silnikami, falownikami i układami spawalniczymi czujnik musi zachować stabilność sygnału. Rozwiązania o wysokiej odporności na zakłócenia elektryczne zapewniają powtarzalny punkt przełączania nawet w trudnych warunkach. Przykładem takiej konstrukcji są czujniki Panasonic z serii CX-400, które zaprojektowano z myślą o stabilnej pracy w intensywnych środowiskach przemysłowych.
Powtarzalność działania przy zmiennych parametrach
Detekcja musi być powtarzalna, niezależnie od drgań, temperatury czy odbić światła. Czujniki z zaawansowanymi algorytmami detekcji i adaptacyjnym wzmacniaczem zapewniają mniej fałszywych sygnałów i większą stabilność pomiaru - co ma bezpośredni wpływ na jakość procesu.
Kompaktowa konstrukcja z wbudowanym wzmacniaczem
Rozwiązania typu „amplifier built-in” upraszczają instalację i ograniczają liczbę zewnętrznych komponentów, co przekłada się na mniejszą ilość potencjalnych punktów awarii oraz prostszy montaż w ciasnych przestrzeniach linii produkcyjnej.
Odporność na kurzą i zachlapania - klasa ochrony IP
W warunkach halowych czujniki są narażone nie tylko na kurz i mgłę technologiczną, ale też na rozpryski chłodziw czy przypadkowe zachlapania. Właśnie dlatego warto wybierać urządzenia o wysokim stopniu ochrony IP.
Wiele czujników fotoelektrycznych Panasonic - w tym często stosowane modele standardowe i z serii CX-400 - ma klasę ochrony IP67. Dzięki temu są całkowicie chronione przed pyłem i zabezpieczone przed zanurzeniem w wodzie na określony czas i głębokość, co przekłada się na ich niezawodność w trudnych środowiskach przemysłowych.
Ochrona IP67 oznacza:
- pełną barierę przeciwpyłową,
- odporność na krótkotrwałe zanurzenie,
- większą pewność działania w obecności wilgoci i zanieczyszczeń mechanicznych.
Takie parametry są szczególnie ważne w automotive i przemyśle ciężkim, gdzie czujniki pracują w pobliżu pras, linii spawalniczych i stref transportowych.
Niskie zużycie energii
W liniach, gdzie liczba punktów pomiarowych rośnie, istotne jest, aby czujniki miały niskie zużycie energii, co wpływa na stabilność systemu zasilania i koszty operacyjne. Konstrukcje o niskim poborze mocy zachowują niezawodność przy dużej liczbie sensorów w systemie.
Standaryzacja i dostępność globalna
W przedsiębiorstwach o zasięgu globalnym kluczową rolę odgrywa możliwość standaryzacji komponentów. Czujniki określane jako „Global Standard”, takie jak te z serii Panasonic CX-400, ułatwiają wdrożenia w wielu zakładach na świecie, co upraszcza zarówno serwis, jak i logistykę części zamiennych.
Przykład klasy rozwiązania: czujniki Panasonic w praktyce

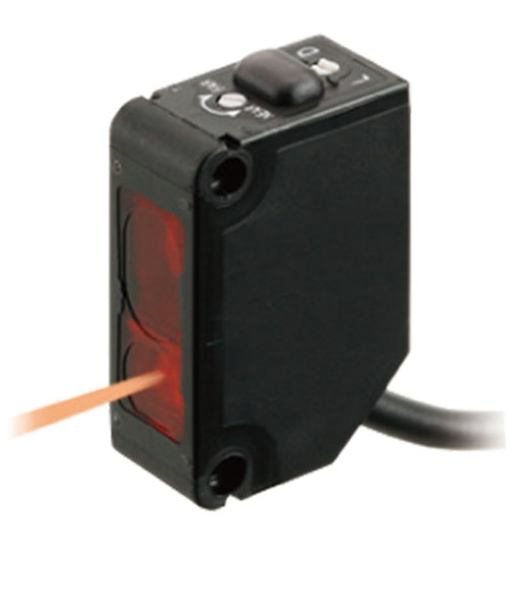

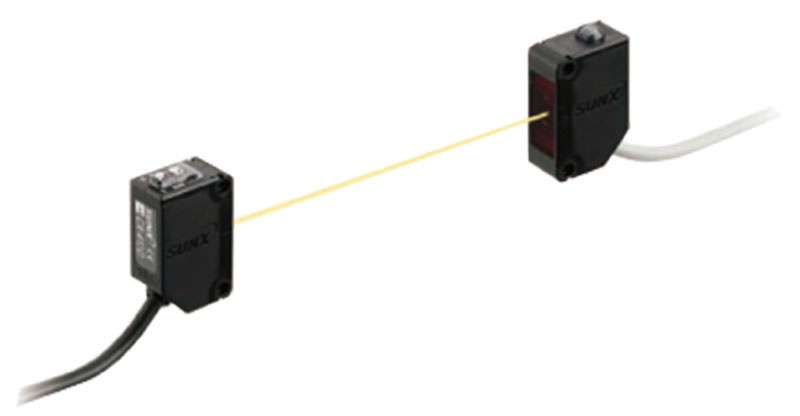

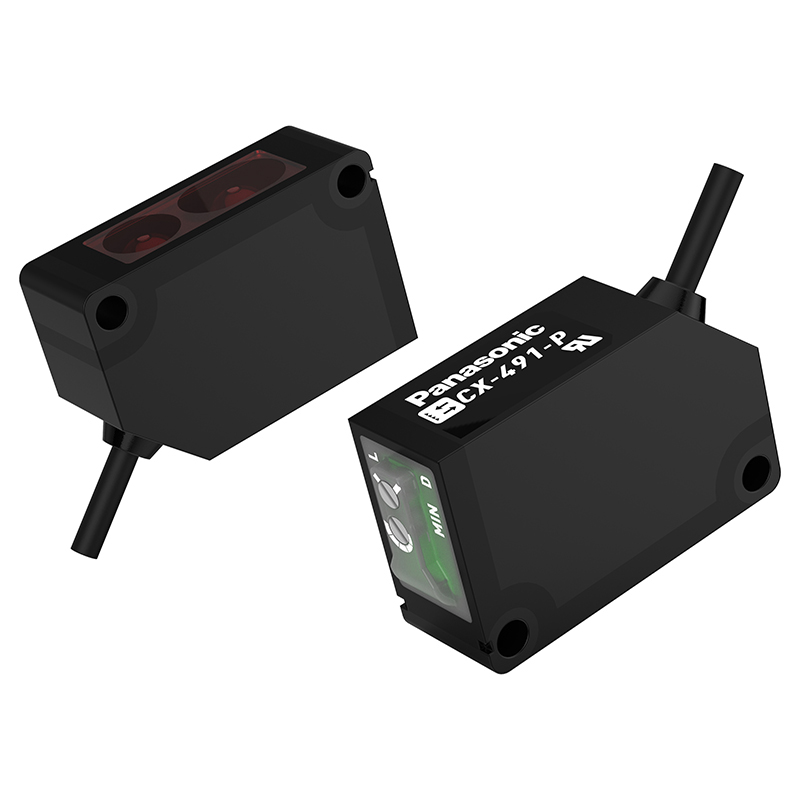

Czujniki fotoelektryczne z wbudowanym wzmacniaczem, takie jak seria Panasonic CX-400, stanowią dobry przykład sprzętu zaprojektowanego z myślą o trudnych warunkach produkcyjnych. Zaprojektowane z naciskiem na odporność na zakłócenia, powtarzalność działania, łatwość integracji i wysoką klasę ochrony IP67, te sensory wpisują się w potrzeby linii automotive i przemysłu ciężkiego.
Dzięki kompaktowej konstrukcji, niskim parametrom zużycia energii i rozszerzonej linii typów można je dopasować do wielu aplikacji - od kontroli obecności elementów, przez pozycjonowanie, aż po zliczanie detali na wysokim takcie.
Stabilna detekcja to stabilna jakość produkcji
W środowisku, gdzie kurz, wibracje, zmienne temperatury, odbicia światła i zachlapania są codziennością, decyzje o wyborze czujnika nie mogą opierać się wyłącznie na cenie.
Stabilna detekcja oznacza:
- mniej fałszywych odczytów,
- mniejsze straty produkcyjne,
- lepsze wskaźniki OEE,
- niższe koszty jakości.
W praktyce przekłada się to na wyższą jakość produkcji - i przewagę konkurencyjną.
Bo zanim system jakości zareaguje na błąd, najpierw musi otrzymać wiarygodny sygnał. I to właśnie czujnik decyduje, czy ten sygnał jest stabilny.
Podsumowanie
W trudnych warunkach przemysłowych kontrola jakości działa tylko wtedy, gdy jej fundament - detekcja - jest stabilna. Kurz, wibracje, zmienne temperatury i odbicia światła potrafią szybko obnażyć słabości źle dobranych czujników: pojawiają się fałszywe odrzuty, „ucieczki” wad, mikroprzestoje i spadek OEE. Dlatego w takich aplikacjach liczą się rozwiązania odporne na zakłócenia, powtarzalne w pracy 24/7, łatwe w integracji i przygotowane do pracy w trudnym środowisku. W praktyce dobrze sprawdzają się kompaktowe czujniki fotoelektryczne z wbudowanym wzmacniaczem - m.in. czujniki Panasonic, projektowane z myślą o stabilnej pracy w wymagających warunkach.
Chcesz dobrać czujniki pod konkretne warunki Twojej produkcji? Skontaktuj się z Grupą ASTAT i opisz środowisko oraz miejsce pracy (branża, dystans detekcji, typ detalu, warunki środowiskowe) - a my pomożemy dobrać rozwiązanie, które utrzyma stabilność detekcji i realnie poprawi jakość produkcji.
*OEE (Overall Equipment Effectiveness) to wskaźnik efektywności wykorzystania maszyny lub linii produkcyjnej. Pokazuje, jak bardzo rzeczywista produkcja odbiega od teoretycznego maksimum.
OEE składa się z trzech elementów:
- Dostępność (Availability) - ile czasu maszyna faktycznie pracuje względem planowanego czasu produkcji (uwzględnia awarie, przezbrojenia, przestoje).
- Wydajność (Performance) - czy maszyna pracuje z nominalną prędkością (uwzględnia mikroprzestoje i spadki tempa/taktu).
- Jakość (Quality) - jaki procent wyrobów jest dobry za pierwszym razem (uwzględnia braki i poprawki).
** SPC (Statistical Process Control) to statystyczne sterowanie procesem - metoda monitorowania i kontrolowania procesu produkcyjnego przy użyciu narzędzi statystycznych.
Celem SPC jest:
- wykrywanie odchyleń i niestabilności procesu,
- odróżnianie naturalnej zmienności od problemów specjalnych (np. awarii, rozregulowania),
- utrzymanie powtarzalności i przewidywalności procesu.
