Zautomatyzowany proces spawalniczy to dziś standard w wielu zakładach produkcyjnych, które stawiają na wydajność, powtarzalność i wysoką jakość wykonania. Robotyzacja spawania pozwala usprawnić pracę, ograniczyć błędy i lepiej zarządzać produkcją, a jednocześnie wymaga skutecznego zabezpieczenia całej strefy roboczej.
Potencjalne zagrożenia przy stanowiskach spawalniczych
Automatyzacja spawania przynosi wiele korzyści, ale równocześnie podnosi wymagania w zakresie ochrony ludzi i organizacji przestrzeni produkcyjnej. Zrobotyzowane stanowisko spawalnicze pracuje w określonym cyklu, często z dużą intensywnością i powtarzalnością, dlatego strefa działania robota musi być jednoznacznie oddzielona od obszaru dostępnego dla operatora.
W środowisku spawalniczym należy uwzględnić nie tylko ruch robota, ale również zagrożenia wynikające bezpośrednio z przebiegu procesu:
- promieniowanie łuku spawalniczego - obejmuje promieniowanie UV, widzialne i IR, które może powodować uszkodzenia wzroku oraz podrażnienia lub oparzenia skóry,
- odpryski i rozpryski metalu oraz żużla - generują ryzyko oparzeń, uszkodzenia elementów wyposażenia oraz oddziaływania termicznego na otoczenie stanowiska,
- dym i aerozole spawalnicze - powstają w trakcie stapiania materiału i materiałów dodatkowych, pogarszają jakość powietrza w strefie pracy i wymagają ograniczania ekspozycji poza celą,
- oddziaływanie cieplne procesu - wysoka temperatura w obszarze spawania wpływa na warunki pracy oraz wymagania wobec elementów zabudowy i osłon.
Dlatego w aplikacjach spawalniczych konieczne jest stosowanie wygrodzeń, które skuteczniej odseparowują strefę procesu od otoczenia i ograniczają rozprzestrzenianie się czynników towarzyszących spawaniu poza obszar roboczy.

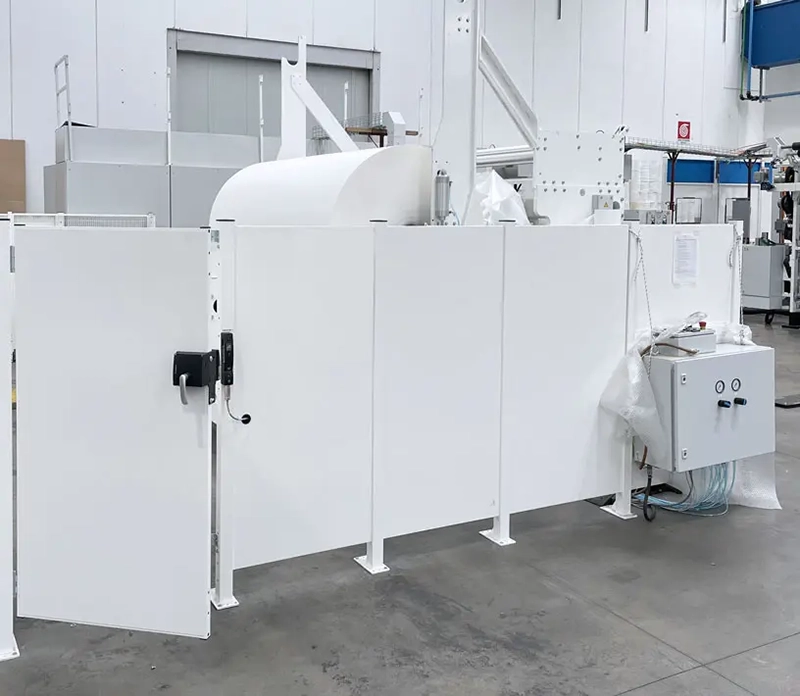

Wygrodzenia z pełnej blachy - kiedy są najlepszym wyborem?
W wielu aplikacjach przemysłowych standardowe osłony nie zapewniają takiego poziomu separacji, jaki jest oczekiwany przy procesach spawalniczych. Dlatego najlepszym wyborem są wygrodzenia z pełnej blachy, które skutecznie oddzielają strefę roboczą od reszty hali.
Jakie korzyści daje pełna blacha w stanowisku spawalniczym?
W praktyce pełna zabudowa pozwala:
- wyraźniej wydzielić obszar pracy robota,
- ograniczyć oddziaływanie procesu spawalniczego na otoczenie,
- zwiększyć czytelność stref bezpieczeństwa,
- stworzyć bardziej uporządkowane i przewidywalne stanowisko.
To ważne zwłaszcza tam, gdzie cela pracuje intensywnie i znajduje się blisko innych procesów produkcyjnych.
Wygrodzenia z oknem inspekcyjnym - bezpieczeństwo i kontrola procesu
Samo fizyczne oddzielenie stanowiska nie zawsze wystarcza. Operatorzy i służby utrzymania ruchu często potrzebują możliwości bieżącej kontroli procesu bez konieczności wchodzenia do strefy pracy robota. W takich przypadkach stosuje się wygrodzenia z pełnej blachy wyposażone w okna inspekcyjne.
Takie rozwiązanie umożliwia wizualny nadzór nad wybranymi etapami procesu, ułatwia szybką diagnostykę i pozwala reagować na nieprawidłowości bez otwierania osłon. W aplikacjach spawalniczych warto stosować okna do spawania zgodne z normą EN ISO 25980.
EN ISO 25980:2014 to norma dotycząca przezroczystych ekranów i okien do spawania łukowego. Określa ona wymagania związane z bezpieczeństwem i ochroną zdrowia, w tym m.in. parametry optyczne i fizyczne, takie jak przepuszczalność światła, reflektancja, odporność na zapłon oraz wytrzymałość mechaniczna.
Oznacza to, że okno zgodne z tą normą jest przeznaczone do bezpiecznej obserwacji procesu spawania i powinno ograniczać oddziaływanie promieniowania łuku na otoczenie.
Zabudowa mieszana - najczęstsze rozwiązanie w stanowiskach spawalniczych
W praktyce bardzo często stosuje się zabudowę mieszaną. Większość celi wykonuje się z pełnej blachy, natomiast okna inspekcyjne umieszcza się punktowo tylko tam, gdzie są naprawdę potrzebne.
Najczęściej przeszklenia pojawiają się:
- w drzwiach,
- przy pulpicie operatorskim,
- w kilku wybranych miejscach dookoła, które pozwalają obserwować kluczowe etapy procesu.
Pozostała część zabudowy zwykle pozostaje pełna. Takie podejście pozwala połączyć wysoki poziom separacji z wygodną kontrolą procesu.
Kiedy warto wybrać panel z oknem inspekcyjnym?
Panel z oknem inspekcyjnym sprawdzi się szczególnie wtedy, gdy operator musi kontrolować wybrany etap procesu, ważna jest szybka diagnostyka pracy stanowiska albo potrzebny jest nadzór wizualny bez wejścia do strefy niebezpiecznej.
Zastosowanie okien inspekcyjnych pozwala prowadzić obserwację procesu bez przerywania pracy stanowiska, co zwiększa kontrolę nad produkcją i poprawia ergonomię obsługi. Takie podejście sprzyja utrzymaniu wysokiego poziomu bezpieczeństwa, a jednocześnie wspiera sprawne funkcjonowanie zautomatyzowanej celi spawalniczej.
Rozwiązania SATECH do zautomatyzowanych stanowisk spawalniczych
W ofercie ASTAT dostępne są wygrodzenia bezpieczeństwa SATECH, które można dopasować do różnych aplikacji przemysłowych, w tym również do stanowisk zrobotyzowanych i procesów spawalniczych. Systemowe podejście daje dużą elastyczność w projektowaniu osłon oraz możliwość doboru odpowiedniego wariantu do konkretnej celi.
W kontekście spawania szczególnie istotne są:

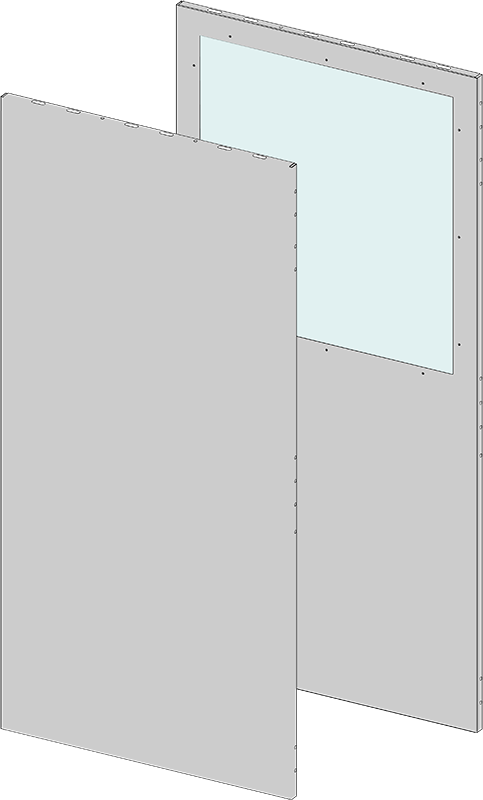

- panele z pełnej blachy,
- panele z pełnej blachy z oknem inspekcyjnym,
- możliwość budowania spójnych systemów wygrodzeń,
- dopasowanie zabudowy do układu stanowiska i wymagań procesu.
Jak dobrać wygrodzenie do procesu spawalniczego?
Dobór wygrodzenia bezpieczeństwa powinien wynikać z analizy konkretnego stanowiska. Inne potrzeby będzie miała kompaktowa cela spawalnicza, a inne rozbudowane stanowisko zrobotyzowane z dodatkowymi elementami automatyki.
Przy wyborze warto uwzględnić:
- układ stanowiska,
- sposób obsługi przez operatora,
- potrzebę kontroli wizualnej,
- wymagania serwisowe,
- organizację dostępu do strefy roboczej,
- stopień odseparowania procesu od otoczenia.
W uproszczeniu można przyjąć, że pełna blacha będzie dobrym wyborem tam, gdzie najważniejsze jest mocne wydzielenie strefy pracy i ograniczenie wpływu procesu na otoczenie. Z kolei panele z oknem inspekcyjnym warto stosować punktowo tam, gdzie potrzebna jest obserwacja procesu bez rezygnacji z ochrony.
Bezpieczeństwo stanowiska spawalniczego to element efektywnej automatyzacji
W nowoczesnej produkcji bezpieczeństwo nie stoi w opozycji do wydajności. Wręcz przeciwnie - dobrze zaprojektowane stanowisko zrobotyzowane działa sprawniej, jest bardziej przewidywalne i łatwiejsze w obsłudze. Właśnie dlatego bezpieczeństwo stanowiska spawalniczego powinno być traktowane jako integralna część całego procesu automatyzacji.
Odpowiednio dobrane wygrodzenia pomagają nie tylko chronić ludzi, ale też poprawiają organizację pracy, wspierają nadzór nad procesem i zwiększają kontrolę nad przestrzenią roboczą.
Rozwiązania SATECH pozwalają dopasować system wygrodzeń do potrzeb konkretnego procesu, łącząc skuteczną ochronę z wygodną kontrolą stanowiska.
Sprawdź rozwiązania SATECH w ofercie ASTAT i dobierz wygrodzenie bezpieczeństwa do swojej aplikacji spawalniczej.
