W nowoczesnych rozdzielnicach i szafach sterowniczych liczą się: niezawodność, powtarzalność i szybki montaż. Złączki na szynę DIN Cabur od lat spełniają te wymagania, łącząc klasyczne rozwiązania śrubowe z nowoczesnymi technologiami sprężynowymi i push-in. Przedstawiamy przegląd portfolio Cabur, najważniejsze parametry, praktyczne wskazówki projektowe oraz przykłady zastosowań.
Czym są złączki DIN i dlaczego są kluczowe w rozdzielnicach?
Złączki na szynę DIN to modułowe elementy służące do bezpiecznego i uporządkowanego łączenia przewodów wewnątrz rozdzielnic i szaf automatyki. Montowane na standardowych szynach TH35/TS35 zgodnie z IEC 60715, umożliwiają budowę układów zasilania, sterowania, pomiaru i sygnalizacji, a także łatwe testowanie i serwisowanie instalacji. Cabur projektuje swoje złączki dla obu profili szyn - TS35/G32 - co zapewnia kompatybilność z przemysłowymi standardami.
Złączki w instalacjach są niezwykle istotne, zapewniają:
- niezawodność połączeń (temperatura pracy, odporność na wibracje, dobór materiałów i przekrojów),
- czas montażu (technologia zacisku: śruba, sprężyna, push-in),
- łatwość serwisu (akcesoria: mostki, przekładki, oznaczniki, gniazda testowe, bezpieczniki),
- przejrzystość okablowania (kolory, oznaczenia, separatory).
Cabur specjalizuje się właśnie w tych obszarach, dostarczając kompletne systemy połączeń dla przemysłu i automatyki.
Dlaczego Cabur? - przegląd rozwiązań producenta
Cabur specjalizuje się w produkcji złaczek, oferując pełne linie produktowe: złączki śrubowe, sprężynowe oraz złączki z technologią push-in (EFC - Easy Fast Connection), a także szeroką gamę wariantów funkcjonalnych: przelotowe, piętrowe, rozłączalne, uziemiające, bezpiecznikowe, diodowe, z elementami elektronicznymi, czy do dużych prądów.

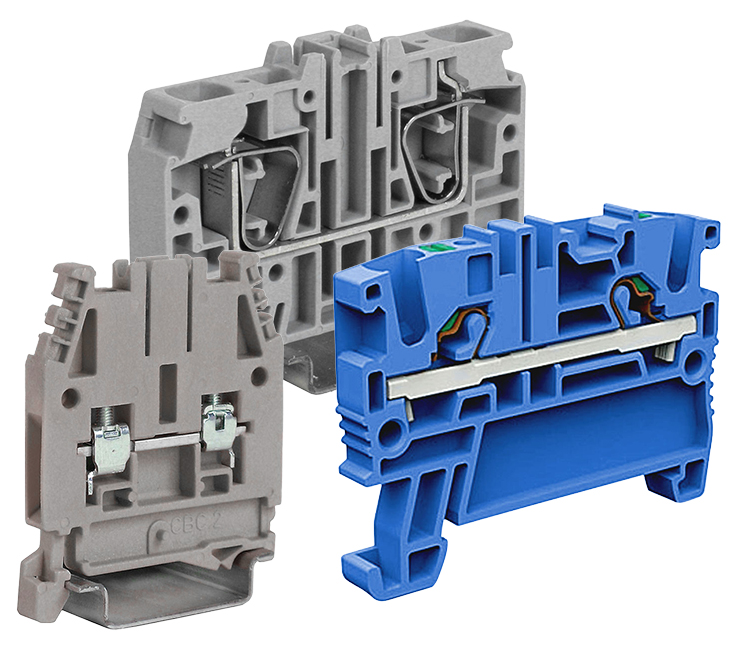

- Złączki śrubowe (serie CBD/CBC, itp.) - klasyka o wysokiej wytrzymałości i bardzo szerokiej rozpiętości przekrojów i prądów. Wykonanie z poliamidu UL94 V-0 i zoptymalizowana geometria zapewniają niezawodność nawet w trudnych warunkach.
- Złączki sprężynowe - połączenie niewymagające cyklicznego dokręcania, odporne na wibracje; dedykowane do aplikacji o zwiększonej dynamice środowiskowej.
- Złączki push-in (EFC) - ewolucja połączeń sprężynowych umożliwiająca bezpośrednie wsunięcie przewodu (sztywnego lub z tulejką) bez narzędzi, co skraca czas okablowania i poprawia ergonomię pracy. Wtykanie jedną ręką, kolorowe przyciski zwalniające sprężynę oraz łatwy demontaż to znaki rozpoznawcze tej linii.
Główne cechy i parametry złączek Cabur
Zakresy przekrojów i prądów
Portfolio Cabur obejmuje przekroje od ułamków milimetra kwadratowego do kilkudziesięciu mm², w tym złączki wysokoprądowe i uziemiające, co pozwala obsłużyć zarówno sygnały, jak i tory mocy. W katalogach i kartach produktów znajdziemy szczegółowe tabele dopuszczalnych prądów wg UL/IEC oraz warianty na środowiska Ex (ATEX/IECEx) - kluczowe przy doborze do stref zagrożonych wybuchem.
Technologie połączeń: śruba vs sprężyna vs push-in
- Śruba - największa uniwersalność i wysoka siła docisku. Wymaga okresowej kontroli momentu w aplikacjach o dużych wibracjach.
- Sprężyna - samohamowność, odporność na wstrząsy, powtarzalność; dobry kompromis w środowisku o zmiennych warunkach.
- Push-in (EFC) - najszybszy montaż i ergonomia, szczególnie przy seryjnym okablowaniu paneli; łatwe wkładanie przewodu z tulejką bez narzędzi.
Materiały i zgodności
Izolacje złączek Cabur wykonywane są z poliamidu (klasa palności UL94 V-0), odpornego na temperaturę i ogień, z zachowaniem zakresów pracy odpowiednich dla przemysłu (typowo od -40°C do 80°C, zależnie od typu). Dostępność certyfikatów UL, IEC oraz wersji z dopuszczeniami ATEX/IECEx (Ex e) umożliwia dobór złączek do instalacji o podwyższonych wymaganiach.
Warianty funkcjonalne
Cabur oferuje szeroką paletę wariantów: jedno- i wielopoziomowe, rozłączalne, neutralne, bezpiecznikowe (z kontrolą przepalenia, sygnalizacją LED), z elementami elektronicznymi (rezystory/diody), miniaturowe, do dużych prądów, a także gotowe listwy rozdzielcze i płyty zaciskowe. Akcesoria obejmują mostki, oznaczniki identyfikacyjne, przekładki, płytki końcowe i uchwyty końcowe - wszystko, co przyspiesza prefabrykację i serwis.
Akcesoria i ułatwienia montażowe
Kluczem do wydajności są mostki poprzeczne/fazowe (szybkie tworzenie potencjałów), pola opisowe i oznaczniki, przyciski zwalniające sprężynę (bezpieczny demontaż), gniazda testowe (pomiary bez rozłączania toru). To elementy, które w praktyce skracają czas uruchomienia i ograniczają błędy powykonawcze.
Przykłady zastosowań w przemyśle i automatyce
- Linie produkcyjne i prefabrykacja
W systemach sterowania napędami, sygnalizacji i bezpieczeństwa złączki modularne umożliwiają rozdział zasilania 24 VDC, separację sygnałów I/O oraz szybkie testy podczas rozruchu. W aplikacjach o wibracjach (przenośniki, roboty) warto rozważyć sprężynowe lub push-in, które minimalizują ryzyko luzowania połączeń. - Energetyka i tory mocy
Dla wyższych prądów i przekrojów (np. szyny rozdzielcze, przyłącza zasilające falowniki) sprawdzą się złączki wysokoprądowe i uziemiające z linii GPA/GPM i pokrewnych, oferujące duże przekroje i parametry temperaturowe.
- Przemysł chemiczny i strefy Ex
W strefach potencjalnie wybuchowych (Ex e) kluczowa jest zgodność z certyfikatami i dobór obudów. Cabur dostarcza komponenty, dla których prądy dopuszczalne w Ex e określane są w certyfikatach dla zestawu z obudową - ważna uwaga projektowa przy kompletowaniu aparatury. - Systemy PV i energetyka rozproszona
W ofercie producenta są również systemy połączeń dla instalacji fotowoltaicznych (złącza, zabezpieczenia, skrzynki stringowe), co pozwala budować spójne rozwiązania z wykorzystaniem komponentów jednego producenta. - Aplikacje serwisowe i modernizacje
W modernizacjach, gdzie liczy się czas, push-in EFC przyspiesza rekonfigurację torów oraz znakowanie, a elementy bezpiecznikowe z sygnalizacją LED ułatwiają diagnostykę przepaleń.
Praktyczne porady doboru i projektowania
1) Dobierz technologię połączenia do środowiska
- Wibracje / zmienność temperatur → rozważ sprężynowe lub push-in.
- Duże przekroje / prądy → śrubowe wysokoprądowe lub dedykowane bloki zasilające.
- Prefabrykacja seryjna → push-in EFC (oszczędność czasu montażu).
2) Spójne akcesoria i oznaczenia
Stosuj mostki i listwy opisowe producenta - zapewniają powtarzalność i skracają czas testów. Odpowiednie płytki końcowe i przegrody utrzymują odstępy izolacyjne.
3) Certyfikaty i normy
W projektach dla rynków regulowanych zwracaj uwagę na UL/IEC oraz ATEX/IECEx (Ex e) - parametry dopuszczalne mogą różnić się od standardowych i zależą od kompletacji (złączka + obudowa). W dokumentacji znajdziesz stosowne tabele i uwagi projektowe.
4) Serwis i diagnostyka
W torach zasilania 24 VDC rozważ złączki bezpiecznikowe z sygnalizacją LED - skracają czas diagnostyki. W sygnałach analogowych przydają się złączki z elementami elektronicznymi (np. diody, rezystory) i gniazda testowe.
Podsumowanie - dlaczego warto wybrać Cabur
Złączki przemysłowe Cabur to kompletna oferta dla rozdzielnic: od klasycznych rozwiązań śrubowych, przez sprężynowe, po nowoczesny push-in EFC, który realnie skraca czas okablowania i poprawia ergonomię. Szerokie portfolio wariantów (piętrowe, rozłączalne, bezpiecznikowe, uziemiające, wysokoprądowe), bogate akcesoria i pełny ekosystem oznaczeń sprawiają, że projektant, prefabrykator i serwis mają wspólny, spójny język komponentów.
FAQ - najczęstsze pytania
1) Złączki śrubowe, sprężynowe czy push-in - co wybrać?
- Śrubowe: uniwersalne, duże przekroje i prądy.
- Sprężynowe: odporność na wibracje, brak potrzeby okresowego dokręcania.
- Push-in: najszybszy montaż bez narzędzi, świetne do prefabrykacji seryjnej. Wybór zależy od środowiska pracy i wymogów serwisu.
2) Czy złączki Cabur mają dopuszczenia do stref Ex?
Tak, dostępne są wersje z dopuszczeniami ATEX/IECEx (Ex e). Dopuszczalne prądy w takich aplikacjach określa stosowny certyfikat zestawu (złączki + obudowa).
3) Jakie akcesoria przyspieszają budowę rozdzielnicy?
Mostki (stałe/konfigurowalne), oznaczniki, płytki końcowe, uchwyty końcowe, przegrody, gniazda testowe. Dzięki nim standaryzujesz layout i skracasz czas uruchomień.
4) Czy mogę łączyć przewody bez tulejek w push-in?
Tak - przewody sztywne lub w tulejkach wchodzą bezpośrednio; w przypadku linki bez tulejki należy użyć przycisku zwalniającego sprężynę i wprowadzić prawidłowo odizolowany przewód.
5) Czy Cabur wspiera instalacje PV i aplikacje energetyczne?
Tak, w ofercie są również systemy dla fotowoltaiki (złącza do 1000V AC/DC, zabezpieczenia, skrzynki), a w obrębie złączek - warianty wysokoprądowe i uziemiające.
Skontaktuj się z doradcą technicznym Grupy ASTAT
Planujesz nową rozdzielnicę lub modernizację? Potrzebujesz porównać listwy zaciskowe Cabur i dobrać odpowiednie złączki DIN do rozdzielnic wraz z akcesoriami? Skontaktuj się z doradcą technicznym Grupy ASTAT - pomożemy w doborze i przygotujemy ofertę na systemy Cabur na szynę.
Zachęcamy do zapoznania się z pełną ofertą złączek Cabur i zapraszamy do współpracy!
