Analizator parametrów sieci NG-9, HA1250
Analizator parametrów sieci NG-9, HA1250 - dodatkowe

Analizator parametrów sieci NG-9, 9-liniowy, HA1250

Symbol produktu: ET-1200H-NG-9L-PL
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 15

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent SCHNEIDER
Kod producenta HA1250
Wejścia Każde wejście napięciowe może być przypisane do wybranego kanału prądowego, aby umozliwić pomiar 1- lub 3-fazowy
Klasa dokładności ⓘKlasa dokładności – dopuszczony błąd urządzenia pomiarowego w znamionowych warunkach pracy. 0,005
Liczba kanałów 9
Maksymalne napięcie [V] 430 - wartość szczytowa napięcia fazowego 300 - napięcie fazowe 520 - napięcie międzyfazowe
Napięcie AC [V] 90-250
Napięcie DC [V] 24-120
Wymiary 5 modułów DIN - 88x90x60 mm
Masa [g] 95
Wyświetlacz Wilokolorowy
Komunikacja Port RS-485 z protokołem Modbus RTU, wyborem prędkości do 115200 bps oraz programowalną parzystością
Temperatura pracy [°C] -10..55
Sterowanie Joystick
Wytrzymałość elektryczna między napięciem wejściowym a portem komunikacyjnym [kV] 6
Izolacja 6 kV - między napięciem wejściowym a RS485 oraz między napięciem pomocnicznym a RS485
Pomiar ogólny Napięcie fazowe L1 L2 L3 oraz międzyfazowe częstotliwość mierzona w 1 kanale napięciowym
Pomiar dla układów 1-fazowych Prąd fazowy, wartośc szczytowa prądu, moc czynna (dwukierunkowa), moc bierna (dwukierunkowa), moc pozorna, współczynnik mocy, pomiar czterokwadrantowy, energia czynna pobierana, energia czynna oddawana, energia indukcyjna indukcyjna pobierana, energia pojemnościowa pobierana, energia indukcyjna oddawana, energia pojemnościowa oddawana
Pomiar dla układów 3-fazowych Równoważny prąd fazowy, trójfazowa moc czynna (dwukierunkowa), trójfazowa moc bierna (dwukierunkowa), trójfazowa moc pozorna, trójfazowy współczynnik mocy, energia czynna pobierana, energia czynna oddawana, energia indukcyjna pobierana, energia indukcyjna oddawana, energia pojemnościowa pobiewrana, energia pojemnościowa oddawana
Rozwiń listę atrybutów

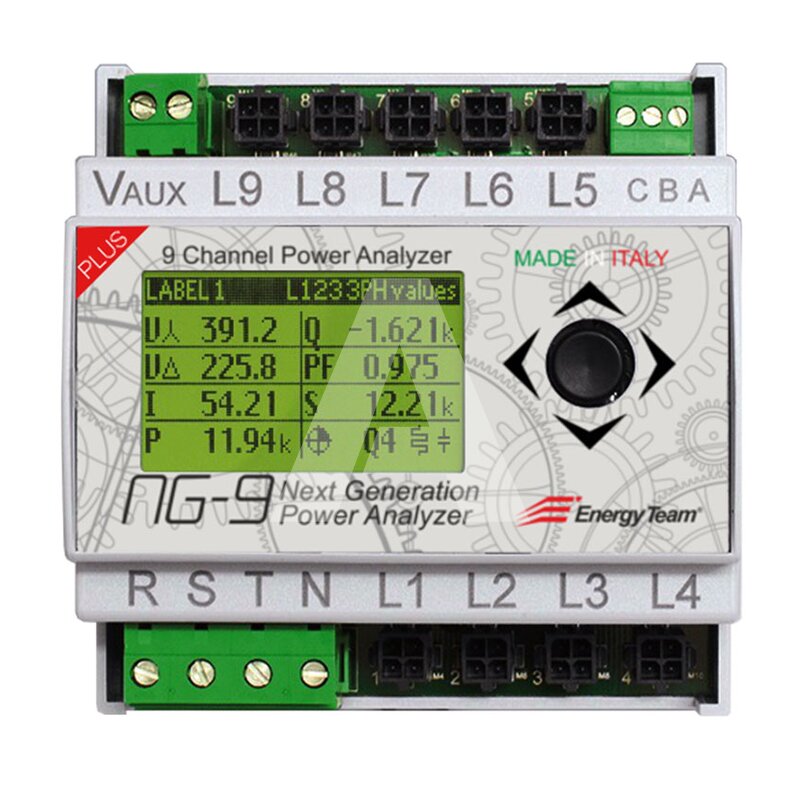

Analizator parametrów sieci NG-9, 9-liniowy, model HA1250.

Analizator parametrów sieci NG-9 to innowacyjny przyrząd pomiarowy, najmniejszy 5-modułowy, 9-kanałowy analizator parametrów sieci na świecie. Umożliwia jednoczesny pomiar do 9 układów 1-fazowych, pomiar w układach 1-fazowych, 3-fazowych oraz mieszanych. Charakteryzuje go kompaktowa obudowa, szybka i łatwa instalacja i duża dokładność 0,5%. Nawigacja odbywa się przy pomocy joysticka, komunikacja Modbus RTU, 160 parametrów przedstawionych na wyświetlaczu LCD lub urządzeniu zewnętrznym.

Cechy:

  • Liczba kanałów: 9
  • Klasa dokładności: 0,5 %
  • Napięcie przemienne: 90-250 V AC
  • Napięcie stałe: 24-120 V DC
  • Pomiary:
    - jednofazowe
    - trójfazowe
    - mieszane
  • Kontroler: joistick
  • Wyświetlacz: LCD, 128x64 pikseli (wielokolorowy, graficzny z podświetleniem)
  • Wymiary: 88x90x60 mm (5 modułów DIN)
  • Temperatura pracy: od -10°C do 55°C

Zalety:

  • Aż 160 parametrów wyświetlanych na wyświetlaczu LCD lub w urządzeniu zewnętrznym poprzez protokół Modbus-RTU
  • Kompaktowe wymiary - najmniejszy analizator na świecie
  • Umożliwia jednoczesny pomiar do 9 układów 1-fazowych, pomiar w układach 1-fazowych, 3-fazowych oraz mieszanych
  • Bardzo niskie zużycie energii
  • Prosty montaż
  • Wszechstronne zastosowanie: biura, sklepy, centra handlowe, zakłady produkcyjne, itd.

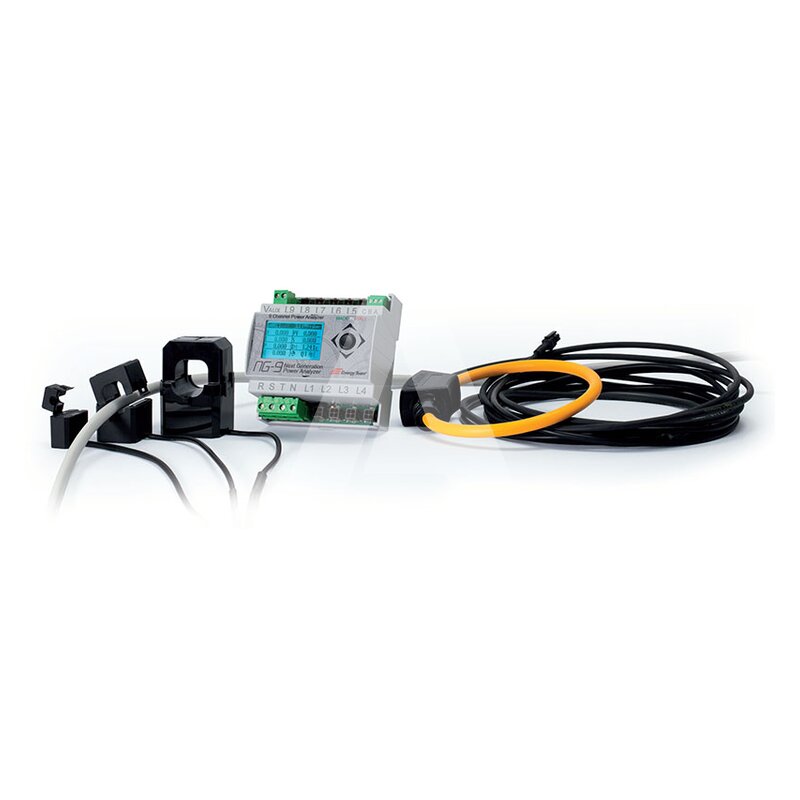

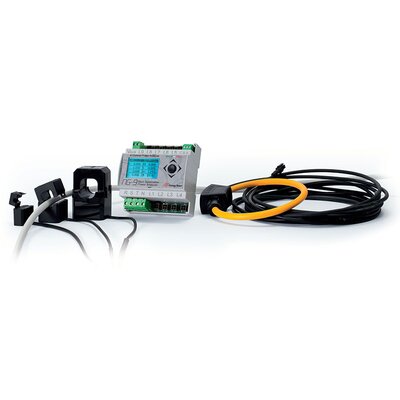

  Nazwa     Maksymalna zewnętrzna średnica przewodu [mm]

Zakresy - wybierane joystickiem [A]

     Wymiary dł. x wys. x szer [mm]
Cewka Rogowskiego

100

 2000-1000-400-200-100
Przekładnik prądowy z wyjściem napięciowym 24 200-80-40-20 44,5x65x33,5
Przekładnik prądowy z wyjściem napięciowym 16 100-40-20-10 30x43,5x30
Przekładnik prądowy z wyjściem napięciowym 6 1-2-5-10 16x32x26,4
