Analizator jakości energii CVM-A1500A-ITF-485-ICT2, klasa A, TCP/IP, RS485, wyjście przekaźnikowe x2, wyjście tranzystorowe x2, zasilanie 100-240 V AC, 120-300 V DC, M563110000A00

Symbol produktu: CIR-M563110000A00
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 51

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CIRCUTOR
Kod producenta M563110000A00
Rodzaj pomiaru Analiza jakości energii
Wersja Stacjonarna
Rodzaj wyświetlacza (wyświetlacz) LCD
Montaż Na tablicy
Liczba faz 3 fazowy
Z rejestratorem danych Tak
Z podtrzymaniem akumulatorowym Nie
Oprogramowanie PowerStudio
Dokładność (napięcie/prąd) 0,5%/1%,
Dokładność (energia czynna/bierna) Klasa 0,2s/1
Klasa jakości energii elektrycznej A
Certyfikaty Certyfikat klasa A
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP40, IP65 (uszczelka)
Wyjście tranzystorowe 2
Wyjście przekaźnikowe 2
Wejście cyfrowe 2
Dodatkowe moduły do 3
Normy IEC 61000-4-30 ed. 2
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Nie
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Certyfikat RoHS ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Nie
Rozwiń listę atrybutów

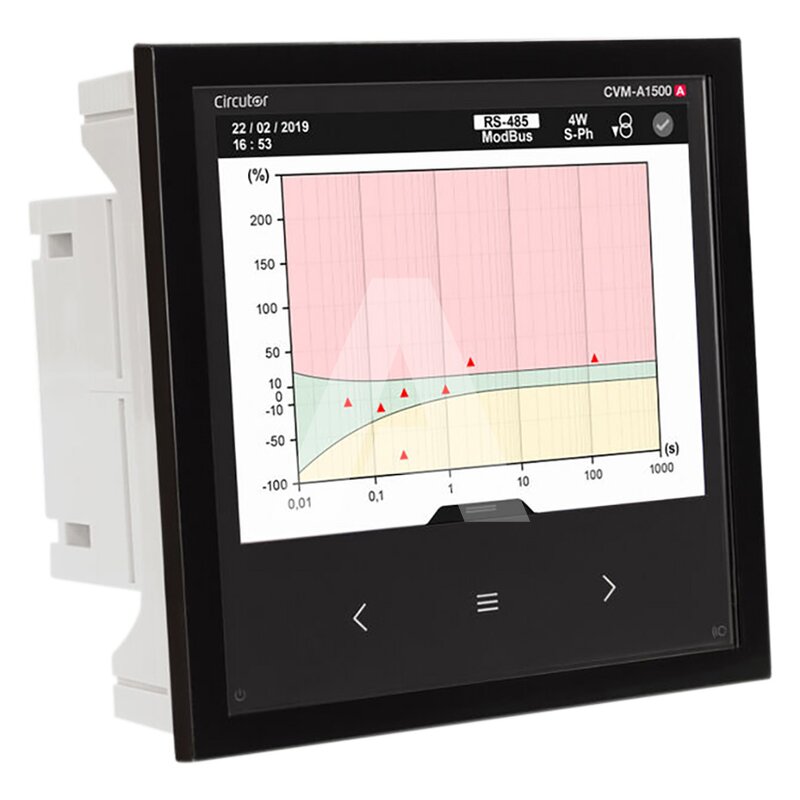

Analizator jakości energii CVM-A1500A-ITF-485-ICT2, klasa A

Analizator CVM-A1500 łączy w sobie cechy analizatora jakości energii PQ i wielofunkcyjnego przyrządu monitorującego zużycie energii i badającego stan sieci. Klasa A przyrządu zgodna z IEC 61000-4-30 ed. 2. CVM-A1500 posiada zintegrowane oprogramowanie EMS (Energy Management Software). Jego wewnętrzny serwer WWW (html5) pozwala każdemu użytkownikowi na pełną kontrolę instalacji za pomocą dowolnej przeglądarki internetowej.

Urządzenie umożliwia pomiar parametrów jakości zasilania (zdefiniowanych w normie EN 50160), takich jak migotanie światła, współczynnik asymetrii (Ka) i (Kd) lub rozkład do 63. harmonicznej zarówno w napięciu, jak i prądzie. Możliwe jest również przeglądanie chwilowych przebiegów napięcia i prądu w czasie rzeczywistym za pomocą funkcji oscyloskopu.

Jako wartość dodaną, CVM-A1500 wyświetla liczbę zdarzeń i stanów nieustalonych w każdej dotkniętej fazie wraz z osiągniętym poziomem, czasem trwania i powiązanym przebiegiem. Ponadto zdarzenia te są bezpośrednio wyświetlane na wykresach CBEMA, ITIC i SEMI-F47.

Inteligentna konstrukcja CVM-A1500 pozwala użytkownikom na dostosowanie własnych ekranów w celu szybszego i łatwiejszego dostępu do informacji. Należy pamiętać, że urządzenie umożliwia połączenie z oprogramowaniem PowerStudio w celu zapisywania i przechowywania, w sposób redundantny, wszystkich informacji na serwerze lub komputerze PC, unikając ograniczeń pamięci.

  • Wymiary: 144 x 144 mm
  • Oprogramowanie do zarządzania energią (EMS) wraz z rejestrem danych historycznych
  • Rejestr zdarzeń związanych z jakością zasilania, przebiegów i parametrów chwilowych.
  • Możliwość rozbudowy do 3 modułów (wejścia/wyjścia i komunikacja)
  • Kolorowy wyświetlacz VGA o wysokiej rozdzielczości
  • IP 65 z hermetycznym uszczelnieniem
  • 5 kanałów napięciowych + 4 kanały prądowe ITF
  • Klasa energii czynnej 0,2S (IEC 62053-22)
  • Uniwersalny zasilanie AC/DC lub DC
  • Komunikacja Ethernet (serwer WWW) + RS-485 (protokół ModBus RTU lub BACnet)
  • 5 ekranów konfigurowalnych przez użytkownika
  • 3 taryfy (wybierane przez wejście cyfrowe lub komunikację)
  • Kalkulacja kosztów (w dowolnej walucie) i emisji kgCO2
  • 2 wyjścia przekaźnikowe dla alarmów + 2 wyjścia tranzystorowe dla alarmów lub impulsów + 2 wejścia cyfrowe do wyboru taryfy, sterowania stanami logicznymi lub zczytywaniem impulsów z dowolnego licznika zewnętrznego.
