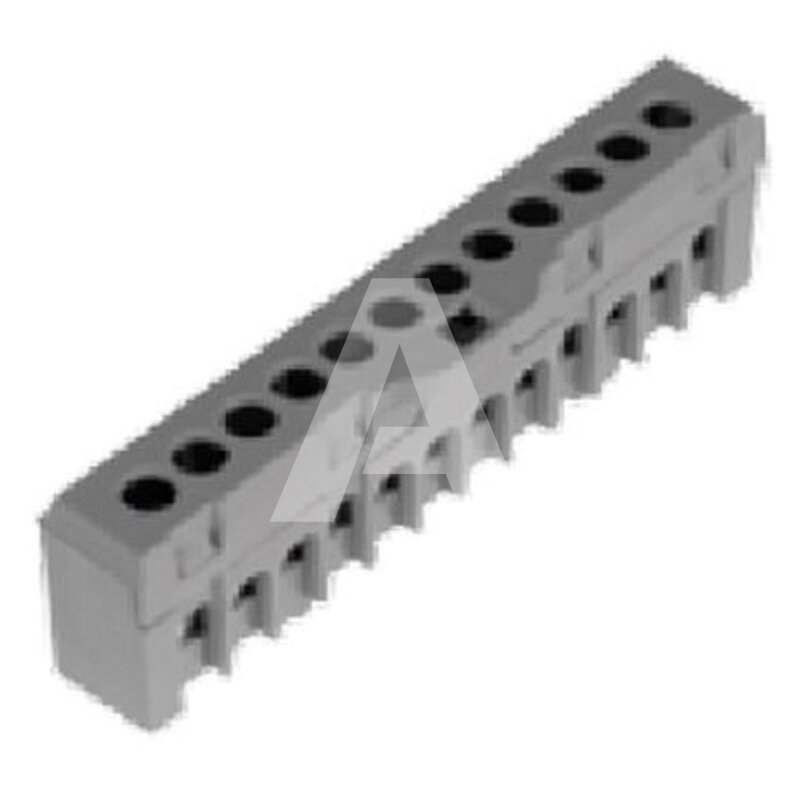

Blok zacisków, 1 szyna, 12 połączeń 12x16 mm², szary, QBLOK.12/GR

Symbol produktu: I-QBLOK1203000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta QBLOK1203
Liczba szyn prądowych 1
Liczba połączeń na szynę prądową 12
Przekrój przyłączeniowy przewodów na szynę prądową [mm²] 12x16
Napięcie [V] 500
Prąd znamionowy In [A] 63
Kolor Szary
Sposób montażu Szyna montażowa DIN TH-35 mm
Wysokość przy najniższym sposobie montażu [mm] 33
Długość [mm] 85
Grubość [mm] 16
Liczba poziomów 1
Liczba zacisków na poziom 12
Wewnętrzne piętra zmostkowane Nie
Wymagana płytka zamykająca Nie
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Pozycja połączenia Z boku / boczny
Rodzaj połączenia elektrycznego 1 Połączenie śrubowe
Rodzaj połączenia elektrycznego 2 Połączenie śrubowe
Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. 16
Przekrój przyłączeniowy przewodu [mm²] 12x16
Przekrój przewodu [mm²] 1,5..16
Przekrój przewodu (linka) [mm²] 1,5..10
Przekrój przewodu (drut) [mm²] 1,5..16
Średnice przewodu [mm] 12x5,3
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 6
Wartość momentu dokręcania [Nm] 2
Wartość momentu dokręcenia na wyjściu [Nm] 2,5
Ilość sztuk w opakowaniu 10
Zakres temperatury pracy [°C] -40..110
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Aplikacja Jedno lub wieloprzewodowa
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Blok zacisków, model QBLOK.12/GR.

Kolor: szary, wymiary: 33x85x16 mm, materiał elementu elektroizolacyjnego: tworzywo termoplastyczne.

Bloki zaciskowe stosuje się w aplikacjach przemysłowych mocy, sterowania, a także w automatyce i sygnalizacji, w których potrzebne jest jednocześnie wiele połączeń elektrycznych. Są proste w instalacji. Mają też wewnętrzną ochronę przed przypadkowym dotknięciem (zgodnie z IEC 60529).

Cechy:

  • Przekrój połączeniowy przewodów: 12x16 mm²
  • Prąd znamionowy In: 63 A
  • Napięcie: 500 V
  • Liczba szyn prądowych: 1
  • Liczba połączeń prądowych na szynę: 12
  • Pozycja połączenia: boczna
  • Połączenie elektryczne 1: śrubowe
  • Połączenie elektryczne 2: śrubowe
  • Liczba poziomów: 1
  • Liczba zacisków na poziom: 12
