Rozwiązania szafowe

Jakość energii elektrycznej to zbiór parametrów, które definiują kluczowe cechy dostarczanej energii. Parametry te obejmują ciągłość zasilania, zapady i zaniki napięcia, a także poziom wyższych harmonicznych, które mogą negatywnie wpływać na działanie urządzeń. Teraz, kiedy energia pochodzi z różnorodnych źródeł, w tym coraz częściej z odnawialnych źródeł energii, utrzymanie jej odpowiedniej jakości staje się szczególnie istotne.

Wyzwania związane z jakością energii

Współczesna infrastruktura energetyczna, z uwagi na integrację różnych źródeł energii, takich jak farmy wiatrowe czy panele fotowoltaiczne, narażona jest na różnorodne zakłócenia. Dlatego monitorowanie parametrów sieci energetycznej oraz systemów zasilania w zakładach przemysłowych jest kluczowe dla zapewnienia stabilności i niezawodności zasilania. W przypadku wykrycia odchyleń, konieczne są działania mające na celu poprawę jakości energii, które mogą obejmować eliminację wyższych harmonicznych, regulację napięcia czy usuwanie zakłóceń.

Rozwiązania szafowe dla filtrów Schaffner

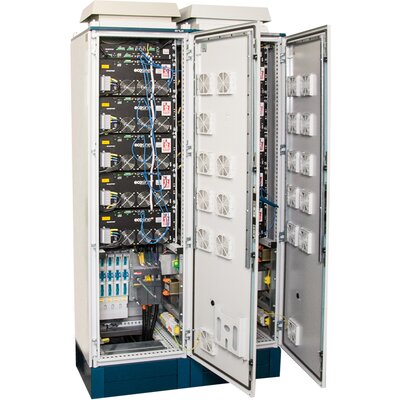

Systemy szafowe to nowoczesne podejście do konstrukcji modułowej filtrów aktywnych, które umożliwia łączenie poszczególnych modułów w grupy, składające się z 1 do 5 modułów, o łącznym prądzie znamionowym od 60 A do 300 A. Co więcej, szafy te można łączyć równolegle, co pozwala na łatwą skalowalność i dopasowanie do potrzeb aplikacji przemysłowych. Taka konstrukcja daje możliwość rozbudowy systemu w dowolnym momencie, co czyni to rozwiązanie wyjątkowo elastycznym.

Zastosowanie rozłącznika izolacyjnego

Szafy filtrów Schaffnera to puste, okablowane szafy wyposażone w izolacyjny rozłącznik sterowany napędem drzwiowym, pełniący funkcję głównego wyłącznika. Rozłącznik ten umożliwia bezpieczne załączanie i wyłączanie szafy, zapewniając łatwość obsługi i wysoką niezawodność. W celu ochrony filtrów zastosowano liniowy rozłącznik z wkładkami bezpiecznikowymi typu gG100A, co gwarantuje wysoki poziom bezpieczeństwa i chroni każdy z modułów niezależnie jak i całe urządzenie przed przeciążeniami.

Opcjonalny moduł wyświetlacza

W systemie filtrów aktywnych możliwe jest wykorzystanie opcjonalnego modułu wyświetlacza, który umożliwia uruchamianie filtrów harmonicznych ecosine active sync, a także monitorowanie i zmienianie parametrów filtrów oraz wartości pomiarowych sieci trójfazowej. Jeden moduł wyświetlacza obsługuje wszystkie moduły zasilania w szafie, co sprawia, że może być używany w różnych konfiguracjach systemu. Dzięki niemu możliwe jest pełne zarządzanie działaniem filtrów oraz precyzyjna kontrola parametrów sieci.

Wentylacja szafy

Wentylacja w szafach filtrów aktywnych Schaffnera została starannie zaprojektowana, aby zapewnić efektywne chłodzenie systemu. Powietrze jest zasysane z otoczenia przez kanały wentylacyjne umieszczone na przednich drzwiach szafy, a następnie gorące powietrze jest wypychane przez górny kanał powietrzny za pomocą wentylatora dachowego. Taki układ wentylacyjny zapewnia optymalną temperaturę pracy urządzeń i zwiększa ich niezawodność.

Szafy okablowane do filtrów aktywnych Schaffnera to innowacyjne rozwiązanie, które oferuje modularność, elastyczność i możliwość rozbudowy w zależności od zmieniających się potrzeb użytkownika. Dodatkowe elementy, takie jak rozłącznik izolacyjny, opcjonalny moduł wyświetlacza i system wentylacji, sprawiają, że filtry te są nie tylko efektywne, ale także bezpieczne, łatwe w obsłudze i gotowe do długotrwałej pracy.

Pomiary i poprawa jakości energii

Nasza firma dostarcza kompleksowe rozwiązania w zakresie pomiaru i analizy jakości energii elektrycznej, aby sprostać rosnącym wymaganiom nie tylko rynku energetycznego, ale także zakładów produkcyjnych. Oferujemy narzędzia, które pozwalają na skuteczne monitorowanie parametrów energii i eliminację problemów związanych z jej jakością.

W naszej ofercie znajdują się m.in.:

• Analizatory jakości energii elektrycznej – w wersji stacjonarnej i przenośnej, umożliwiające dokładną ocenę parametrów energii, takich jak napięcie, częstotliwość, współczynnik mocy, a także identyfikację problemów związanych z harmonicznymi czy zapadami napięcia.

• Filtry wyższych harmonicznych – zarówno aktywne, jak i pasywne, które skutecznie eliminują problemy związane z obecnością wyższych harmonicznych w sieci, przyczyniając się do poprawy efektywności energetycznej i ochrony urządzeń.

• Dławiki liniowe - redukują harmoniczne po stronie zasilania oraz zmniejszają przepięcia komutacyjne. Dławiki te dodatkowo ograniczają prąd rozruchowy, co przyczynia się do stabilnej i niezawodnej pracy systemów energetycznych.

• Systemy regulacji napięcia w sieci nn – dedykowane do sieci niskiego napięcia, które zapewniają stabilizację napięcia, nawet w warunkach zmiennego obciążenia.

• Systemy zasilania gwarantowanego UPS – pozwalają zapewnić bezprzerwowe zasilanie pojedynczych odbiorników, szczególnie wrażliwych linii i zakładów produkcyjnych – stosowane często w automatyce przemysłowej.

Profesjonalne doradztwo techniczne

Nasi doświadczeni doradcy techniczni z zakresu energetyki i miernictwa są gotowi pomóc Państwu w zdiagnozowaniu problemów związanych z jakością energii i doborem odpowiednich rozwiązań. Dzięki naszemu wsparciu możliwe jest zwiększenie niezawodności zasilania oraz minimalizacja kosztów wynikających z zakłóceń energetycznych.

Zapraszamy do współpracy i kontaktu!
