Napowietrzne przekładniki prądowe średniego napięcia

Sieci elektryczne wymagają ciągłego nadzoru i regulacji. Jednym z podstawowych rozwiązań w tym procesie są przekładniki, których podstawową rolą jest transformacja wysokiego napięcia pierwotnego na niższe napięcie wtórne, z zachowaniem wysokiej precyzji zgodnie z normami określonymi dla danej klasy dokładności. Przekładniki te dostarczają informacje o wartościach napięciowych w obrębie monitorowanych obwodów elektrycznych w systemie energetycznym. Dzięki temu można przeprowadzać pomiary za pomocą dostępnych urządzeń pomiarowych

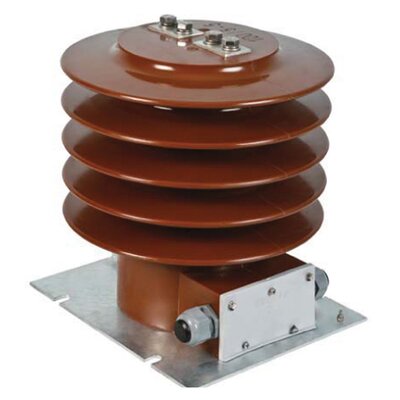

Napowietrzne przekładniki prądowe średniego napięcia

Prądowy przekładnik średniego napięcia jest urządzeniem, które pracuje w sieciach o napięciu znamionowym mieszczącym się w zakresie 1 kV – 60 kV.  Zasada działania jest analogiczna do działania transformatora. Przekładnik przekształca w sposób proporcjonalny prąd na uzwojeniu pierwotnym na odpowiednio niższe wartości na uzwojeniu wtórnym, przy czym zachowuje klasę dokładności podaną przez producenta na tabliczce znamionowej. Został zaprojektowany, by współpracować z układami pomiarowymi, w skład których zalicza się np. liczniki czy analizatory jakości energii oraz układy zabezpieczeniowe.

Napowietrzne przekładniki prądowe są przeznaczone do pracy na zewnątrz, stąd też są odporne na warunki atmosferyczne, w szczególności na promieniowanie UV, opady, wysoką oraz niską temperaturę, a także na zanieczyszczenia.

Przekładniki prądowe dystrybuowane przez Grupę Astat spełniają wymagania zawarte w normach:

• PN-EN 61869-1: Przekładniki - Część 1: Wymagania ogólne
• PN-EN 61869-2: Przekładniki - Część 2: Wymagania szczegółowe dotyczące przekładników prądowych

Specyfikacja napowietrznego przekładnika prądowego SN

Napowietrzny przekładnik prądowy średniego napięcia charakteryzuje szereg parametrów. Aby dokonać poprawnego doboru, konieczne jest określenie następujących wielkości:

• poziom napięcia izolacji,
• przekładnia prądowa,
• prąd Ith,
• klasa dokładności poszczególnych rdzeni,
• obciążenie poszczególnych rdzeni.

Przekładniki średniego napięcia są wytwarzane wg specyfikacji dostarczonej przez klienta. Każdy przekładnik ma wygrawerowaną przekładnię prądową na obudowie. Dotyczy to nie tylko napowietrznych przekładników prądowych SN, ale też innych przekładników, dostępnych w naszej ofercie:

• wnętrzowych przekładników prądowych średniego napięcia,
• wnętrzowych przekładników napięciowych średniego napięcia,
• napowietrznych przekładników napięciowych średniego napięcia.

Wzorcowanie napowietrznego przekładnika prądowego SN

Usługa legalizacji może zostać przeprowadzona dla przekładników prądowych, charakteryzujących się klasami dokładności: 0,2S, 0,2, 0,5S, 0,5, 1, 3, 5, 10, 5P, 5PR, 10P, 10PR przy czym zwyczajowo uwzględnia się tylko klasy pomiarowe, natomiast klasy zabezpieczeniowe się pomija.

Wzorcowanie napowietrznego przekładnika prądowego SN jest opcjonalna i obejmuje standardowe oględziny, badanie wytrzymałości elektrycznej izolacji, a także dokładności przekładników. Pomiary odbywają się z wykorzystaniem metody mostkowej. Podczas procedury wzorcowania mierzy się błąd prądowy (błąd przekładni), a także błąd kątowy.

Wzorcowanie kończy się wynikiem pozytywnym po spełnieniu kryteriów związanych z jakością wykonania oraz dokładnością zgodnie z normą PN-EN 61869-2.

Pełna oferta dla pomiarów

W celu zapewnienia efektywnego działania systemów elektrycznych, konieczne jest zastosowanie szeregu specjalistycznych urządzeń osprzętu energetycznego. Nasza oferta obejmuje szeroką gamę takich rozwiązań, w tym:

• przekaźniki, które są niezbędne w automatyce przemysłowej do monitorowania i konwersji różnych parametrów fizycznych na sygnały elektryczne, takie jak napięcie czy prąd,
• liczniki zużycia energii,
• urządzenia do kompensacji mocy biernej,
• analizatory sieci, które umożliwiają szczegółową analizę parametrów sieci elektrycznych,
• separatory,
• mierniki analogowe i cyfrowe.

Zapewniamy profesjonalne doradztwo w zakresie doboru odpowiednich technologii i urządzeń, dostosowanych do indywidualnych wymagań i specyfiki każdej aplikacji. Serdecznie zachęcamy do skorzystania z naszej wiedzy i doświadczenia. Zapraszamy do kontaktu i nawiązania współpracy!
