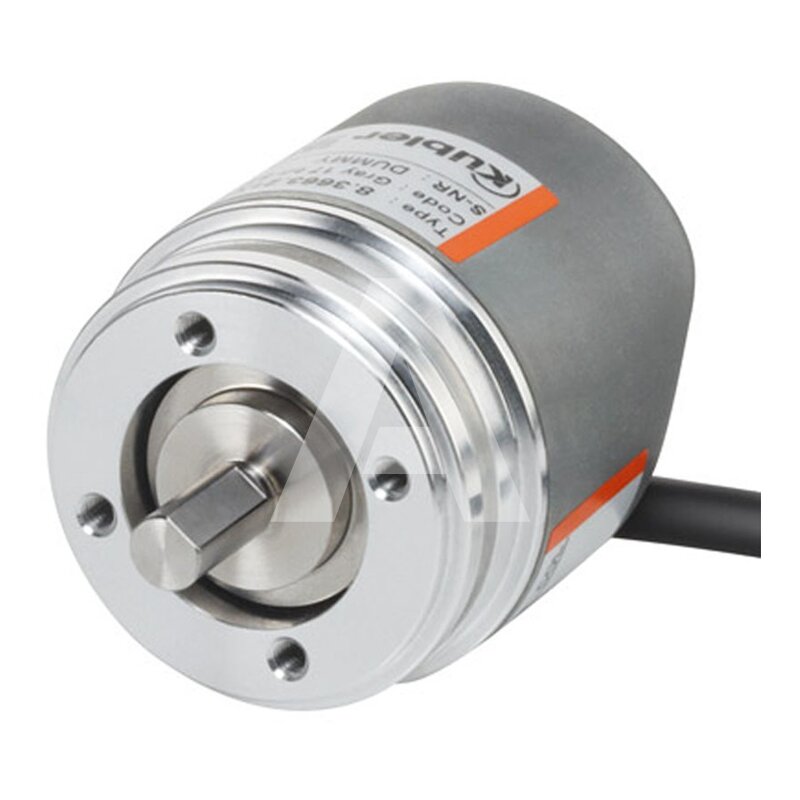

Przetwornik pomiarowy obrotu absolutny z wałem typ F3663, 8.F3663.2121.G222
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | KUBLER |
| Kod producenta | 8.F3663.2121.G222 |
| Typ | F3663 |
| Zasada działania | Absolutny, wieloobrotowy |
| Rodzaj wałka do enkodera | Wałek pełny |
| Średnica wału lub otworu | 6 mm [0,24“] |
| Przyłącze | Przewód |
| Interfejs | SSI |
| Kołnierz | ø36 mm [1,42“], mocowanie "synchro" |
| Pozycja przewodu lub złącza | Tangencjonalnie |
| Długość przewodu podłączeniowego [m] | 1 |
| Materiał opony przewodu | PUR |
| Format sygnału wyjściowego | Kod Graya |
| Rozdzielczość ST (kątowa) | 12 bitów |
| Rozdzielczość MT (licznik obrotów) | 12 bitów |
| Napięcie zasilania [V] | 10..30 |
| Rodzaj napięcia | DC |
| Wykonanie | Standardowe |
| Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP67 |
| Zakres temperatury pracy [°C] | 40..90 |
| Cechy | Kompaktowy, optyczny, przekładnia elektroniczna IST |
| Podłączenie | Przewód 1 m wyprowadzony tangencjonalnie, PUR |
| Prędkość obrotowa [RPM] | 12000 |
| Opcje na żądanie | Powłoka odporna na mgłę solną |
| Warianty zasilania | 5 V DC / 10...30 V DC |
| Warianty interfejsu | SSI lub BiSS+SinCos lub RS422 (TTL) |
| Warianty rozdzielczości | Max. 17 + 24 bity + 2048 PPR |
| Masa [kg] | 0,4 |
| Kraj pochodzenia | DE |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Przetwornik pomiarowy obrotu absolutny, wieloobrotowy, wałek pełny, interfejs SSI, wykonanie standardowe.
Katalog producenta - wersja skrócona
Model mechaniczny CAD/STEP - pliki na życzenie
Model mechaniczny CAD/STEP - pliki na życzenie
Model elektroniczny CAD/ePlan - pliki na życzenie
