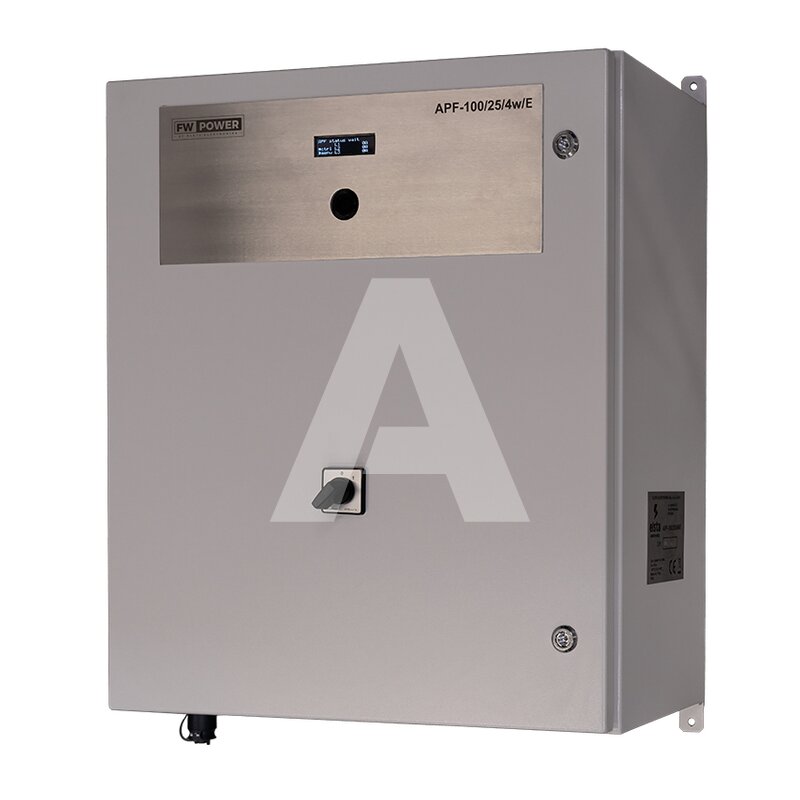

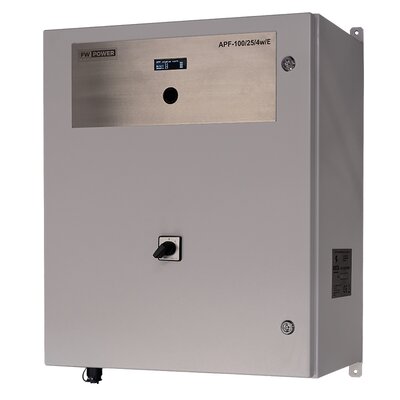

Filtr aktywny 25 A, wersja 4-przewodowa, 400 V, montaż naścienny, APF-100/25/4w/E

Symbol produktu: JEE-APF100254WE00
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ASTAT
Kod producenta APF-100/25/4w/E
Liczba faz 3 (wersja 4-przewodowa)
Częstotliwość sieci [Hz] 50 ±4%
Napięcie sieciowe 3x 400 V AC ± 10%
Częstotliwość przełączania [kHz] 14
Czas odpowiedzi [µs] < 136
Maksymalny prąd przewodowy kompensacji 2x In
Zastosowanie Kompensacja harmonicznych, Kompensacja mocy biernej, Redukcja asymetrii prądowej
Działanie Programowane priorytety zadań kompensacyjnych, Definiowanie profili pracy
Zakres kompensacji harmonicznych Całe spectrum do 50-ej lub selektywna
Zakres kompensacji mocy biernej 0 ~ 100% indukcyjna, 0 ~ 100% pojemnościowa
Zakres symetryzacji prądowej 0 ~ 100%
Współczynnik THDi [%] < 5
Poprawa współczynnika mocy (kompensacja mocy biernej indukcyjnej oraz pojemnościowej) cos φ = -0,85 … 1 … 0,85 tg φ = 0 ~ 0,6
Szerokość [mm] 600
Wysokość [mm] 700
Głębokość [mm] 300
Prąd pojedynczej jednostki [A] 25
Interfejs komunikacyjny Ethernet, opcjonalne WiFi
Temperatura otoczenia modułów (pełna wydajność pracy) [°C] -10…45
Straty mocy (pełna wydajność pracy) [kW] < 0,77 (< 4,5%)
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP30
Normy EN 62477-1:2012, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019, EN IEC 63000:2018, PN-EN 60146-2:2001
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Nie
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Rozwiń listę atrybutów

Filtr aktywny 25 A, wersja 4-przewodowa, 400 V, montaż naścienny, APF-100/25/4w/E

Filtr aktywny APF-100/25/4w/E to nowoczesne urządzenie przeznaczone do kompensacji zakłóceń w sieciach niskiego napięcia 3-fazowych. Urządzenie w czasie rzeczywistym analizuje sygnał i dynamicznie eliminuje wyższe harmoniczne, kompensuje moc bierną oraz redukuje asymetrię prądową. Dzięki kompaktowej obudowie i interfejsowi Ethernet (z opcją WiFi), idealnie sprawdza się w instalacjach przemysłowych i komercyjnych.

Cechy:

  • Moc znamionowa: 17 kVA, prąd: 25 A
  • Montaż naścienny, wersja 4-przewodowa
  • Kompensacja harmonicznych do 50. harmonicznej
  • Zakres kompensacji mocy biernej: 0–100% (indukcyjna i pojemnościowa)

Zalety:

  • Poprawa jakości napięcia i redukcja zniekształceń (THDi < 5%)
  • Niższe rachunki za energię dzięki eliminacji mocy biernej
  • Wydłużenie żywotności urządzeń zasilanych
  • Stabilna praca w temperaturach od -10°C do 45°C
