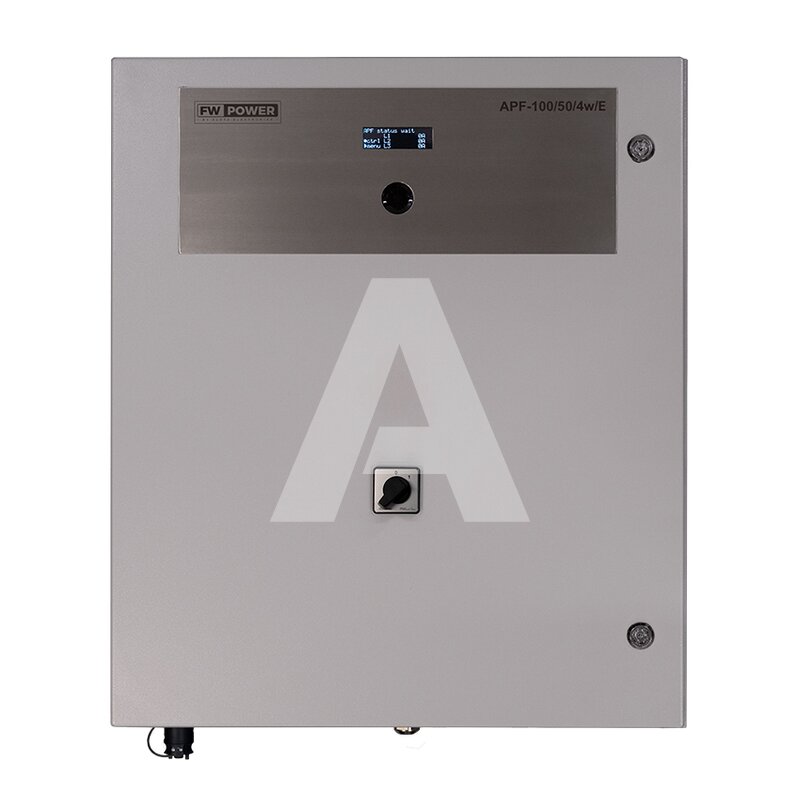

Filtr aktywny 50 A, APF-100/50/4w/E
Filtr aktywny 50 A, APF-100/50/4w/E -zdjęcie 2

Filtr aktywny 50 A, wersja 4-przewodowa, 400 V, montaż naścienny, APF-100/50/4w/E

Symbol produktu: JEE-APF100504WE00
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 35

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ASTAT
Kod producenta APF-100/50/4w/E
Liczba faz 3 (wersja 4-przewodowa)
Częstotliwość sieci [Hz] 50 ±4%
Napięcie sieciowe 3x 400 V AC ± 10%
Częstotliwość przełączania [kHz] 14
Czas odpowiedzi [µs] < 136
Maksymalny prąd przewodowy kompensacji 2x In
Zastosowanie Kompensacja harmonicznych, Kompensacja mocy biernej, Redukcja asymetrii prądowej
Działanie Programowane priorytety zadań kompensacyjnych, Definiowanie profili pracy
Zakres kompensacji harmonicznych Całe spectrum do 50-ej lub selektywna
Zakres kompensacji mocy biernej 0 ~ 100% indukcyjna, 0 ~ 100% pojemnościowa
Zakres symetryzacji prądowej 0 ~ 100%
Współczynnik THDi [%] < 5
Poprawa współczynnika mocy (kompensacja mocy biernej indukcyjnej oraz pojemnościowej) cos φ = -0,85 … 1 … 0,85 tg φ = 0 ~ 0,6
Szerokość [mm] 600
Wysokość [mm] 700
Głębokość [mm] 300
Prąd pojedynczej jednostki [A] 50
Interfejs komunikacyjny Ethernet, opcjonalne WiFi
Temperatura otoczenia modułów (pełna wydajność pracy) [°C] -10…45
Straty mocy (pełna wydajność pracy) [kW] < 1,2 (< 3,5%)
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP30
Normy EN 62477-1:2012, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019, EN IEC 63000:2018, PN-EN 60146-2:2001
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Nie
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Rozwiń listę atrybutów

Filtr aktywny 50 A, wersja 4-przewodowa, 400 V, montaż naścienny, APF-100/50/4w/E

Filtr aktywny APF-100/50/4w/E to urządzenie nowej generacji, przeznaczone do kompensacji zakłóceń w 3-fazowych instalacjach niskiego napięcia. Dzięki zastosowaniu technologii Elsta Elektronika, filtr w czasie rzeczywistym eliminuje harmoniczne, kompensuje moc bierną i poprawia symetrię prądów fazowych. Urządzenie oferuje kompaktową konstrukcję do montażu naściennego, zapewniając niezawodną pracę w wymagających warunkach przemysłowych i komercyjnych.

Cechy:

  • Moc znamionowa: 35 kVA, prąd: 50 A
  • Praca w sieciach 3x 400 V AC ±10%, 50 Hz
  • Kompensacja harmonicznych do 50. harmonicznej
  • Interfejs: Ethernet, opcjonalnie WiFi

Zalety:

  • Redukcja THDi do < 5% – poprawa jakości napięcia
  • Oszczędność energii – pełna kompensacja mocy biernej
  • Zwiększenie żywotności odbiorników dzięki eliminacji zakłóceń
  • Stabilna praca w temperaturach od -10°C do 45°C
