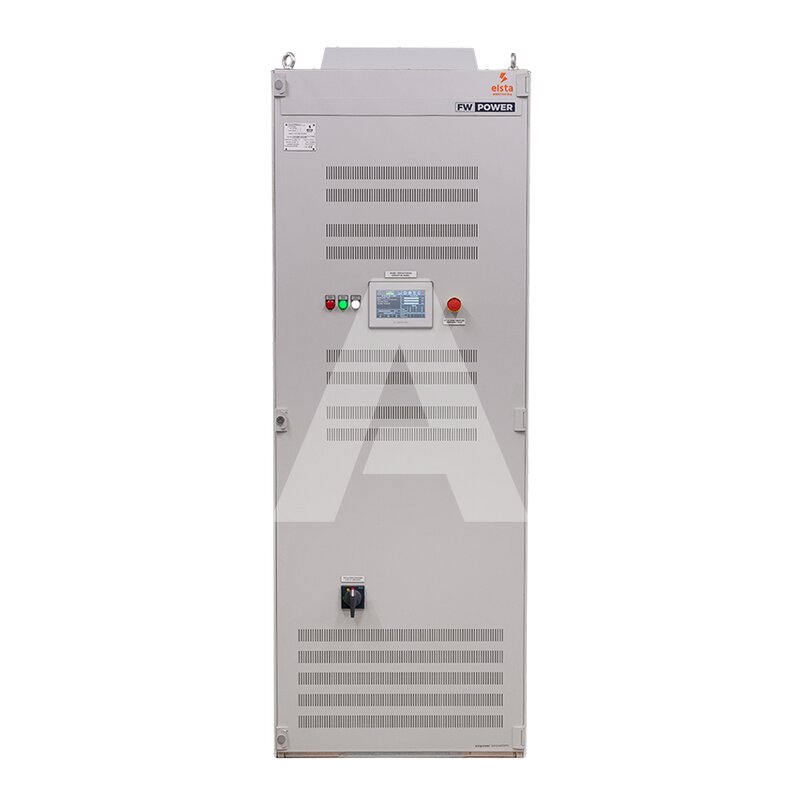

Filtr aktywny 200 A, APF-300/200/E

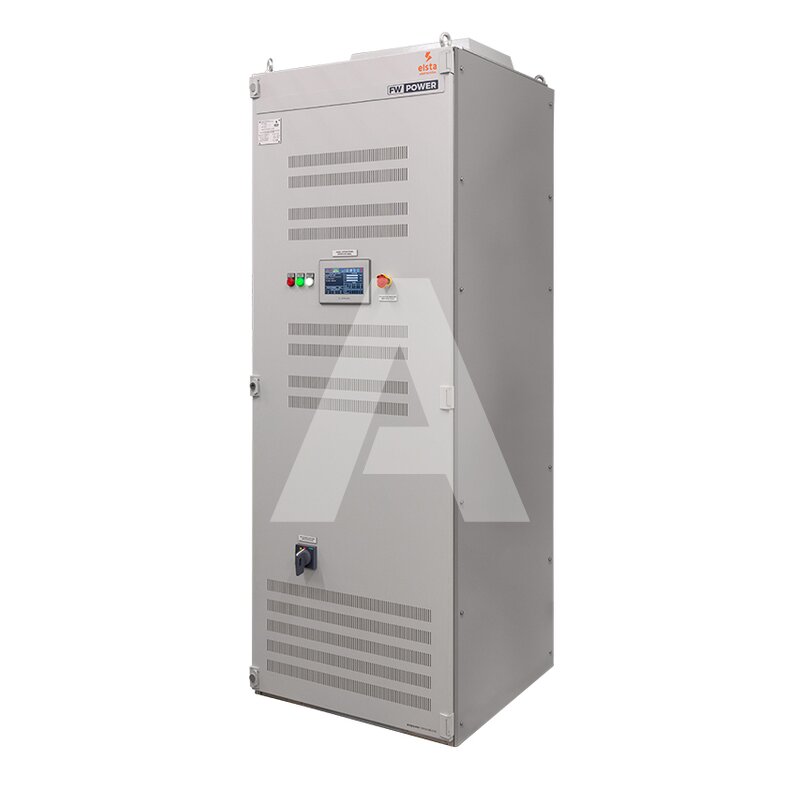

Filtr aktywny 200 A, APF-300/200/E -zdjęcie 2

Filtr aktywny 200 A, wersja 4-przewodowa, 400 V, montaż szafowy, APF-300/200/E

Symbol produktu: JEE-APF300200E000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 35

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ASTAT
Kod producenta APF-300/200/E
Liczba faz 3 (wersja 4-przewodowa)
Częstotliwość sieci [Hz] 50 ±4%
Napięcie sieciowe 3x 400 V AC ± 10%
Czas odpowiedzi [µs] 100
Dynamika prądu kompensującego [A/ms] > 800
Tętnienia od PWM prądu kompensujacego [A p-p] b. d.
Maksymalny prąd przewodowy kompensacji 2x In
Zastosowanie Kompensacja harmonicznych, Kompensacja mocy biernej, Redukcja asymetrii prądowej
Działanie Programowane priorytety zadań kompensacyjnych, Definiowanie profili pracy
Zakres kompensacji harmonicznych Całe spectrum do 50-ej lub selektywna
Zakres kompensacji mocy biernej 0 ~ 100% indukcyjna, 0 ~ 100% pojemnościowa
Zakres symetryzacji prądowej 0 ~ 100%
Szerokość [mm] 830
Wysokość [mm] 2335
Głębokość [mm] 935
Prąd pojedynczej jednostki [A] 200
Interfejs komunikacyjny Ethernet RJ45 @ Modbus TCP/IP
Wejścia i wyjścia 2 DI
Temperatura otoczenia modułów (pełna wydajność pracy) [°C] 5…40
Straty mocy (pełna wydajność pracy) [kW] ~ 5
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP41
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Nie
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Rozwiń listę atrybutów

Filtr aktywny 200 A, wersja 4-przewodowa, 400 V, montaż szafowy, APF-300/200/E

Filtr aktywny APF-300/200/E to wysokowydajne urządzenie przeznaczone do poprawy jakości energii w instalacjach niskiego napięcia 3-fazowych. Dzięki zaawansowanej technologii Elsta Elektronika, w czasie rzeczywistym kompensuje zakłócenia, eliminuje wyższe harmoniczne i zapewnia pełną symetrię prądów fazowych. Filtr montowany w szafie wolnostojącej jest idealnym rozwiązaniem dla wymagających aplikacji przemysłowych i komercyjnych.

Cechy:

  • Moc znamionowa: 150 kVA, prąd: 200 A
  • Napięcie zasilania: 3x 400 V AC ±10%, 50 Hz
  • Zakres kompensacji: harmoniczne do 50. harmonicznej, moc bierna 0–100%
  • Interfejs komunikacyjny: Ethernet RJ45 z protokołem Modbus TCP/IP

Zalety:

  • Skuteczna eliminacja zniekształceń prądu – poprawa jakości energii (czas reakcji: 100 μs)
  • Ochrona maszyn i infrastruktury – kompensacja zakłóceń i stabilizacja parametrów sieci
  • Realne oszczędności dzięki redukcji strat i poprawie cos φ
  • Wysoka wydajność przy kompaktowych wymiarach – szerokość 830 mm, wysokość 2335 mm, głębokość 935 mm
