FN3532 - Podwójny pakiet: moduły filtra aktywnego FN3530 i FN3531 + moduł wyświetlacza LCD, 120 A, 380-480 V AC, wersja 3-przewodowa

Symbol produktu: S-819437-00000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 694 486 359

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent SCHAFFNER
Kod producenta FN3532
Typ < 970 W (<2,3%)
Liczba faz 3 (wersja 3-przewodowa)
Częstotliwość sieci [Hz] 50/60z ±3 Hz
Napięcie sieciowe 380 V AC ±15% - 480 V AC ±10%
Częstotliwość przełączania [kHz] 16
Czas odpowiedzi [µs] < 100
Działanie Do 50. harmonicznej
Współczynnik THDi [%] < 5
Poprawa współczynnika mocy (kompensacja mocy biernej indukcyjnej oraz pojemnościowej) cos φ = -0,7 … 1 … 0,7
Szerokość [mm] 440
Wysokość [mm] 420
Głębokość [mm] 222
Prąd pojedynczej jednostki [A] 120
Interfejs komunikacyjny Ethernet TCP/IP, Modbus RTU RS 487
Wejścia i wyjścia 2 DI, 2 DO
Temperatura otoczenia modułów (pełna wydajność pracy) [°C] 0..50
Temperatura otoczenia modułów (obniżenie wydajności pracy) [°C] 0..55
Straty mocy (pełna wydajność pracy) [kW] < 1,1 (< 2,6%)
Straty mocy (typowy tryb pracy) [kW] < 0,97 (< 2,3%)
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Normy IEC 61000-4-2, 4-4, 4-5, 4-6EN 61000-3-11, 3-12EN 61000-6-2EN 55011EN 62477-1EN 61800-3
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat RoHS ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Rozwiń listę atrybutów

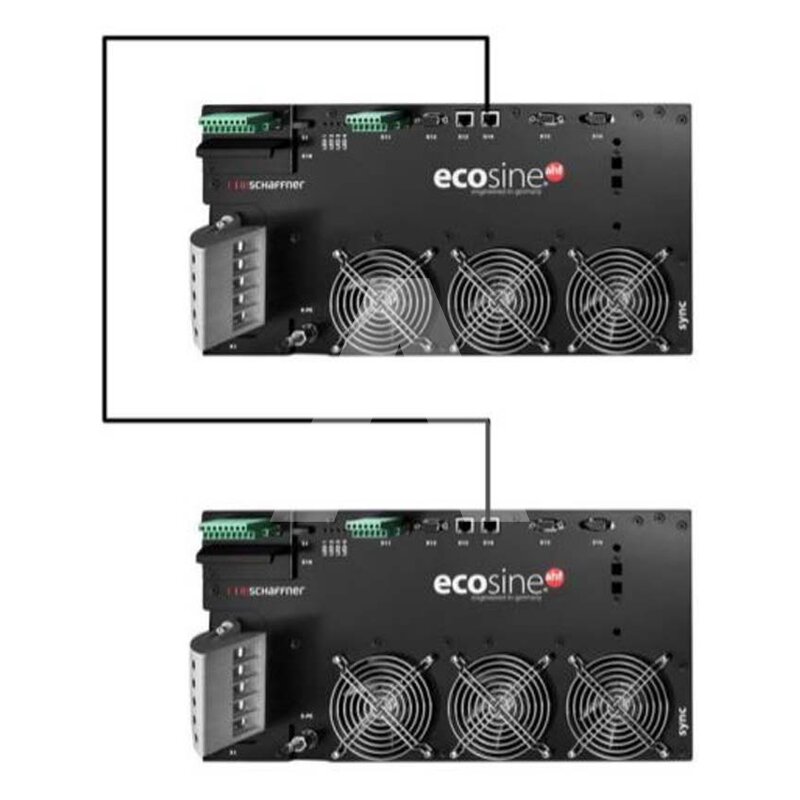

Ecosine Active Sync 120 A DPP składa się z dwóch modułów mocy połączonych z szyną High Speed Bus, modułu przekładnika prądowego oraz wyświetlacza. Modułowa koncepcja oferuje optymalne, solidne, kompaktowe rozwiązanie, które jest dostosowane do indywidualnych potrzeb inwestora. Pozwala na skuteczne filtrowanie harmonicznych do 50. rzędu, zarówno dla parzystych, jak i nieparzystych (THDI < 5%), kompensację mocy biernej o charakterze indukcyjnym oraz pojemnościowym oraz równoważenie obciążenia. Urządzenie charakteryzuje się szerokim zakresem temperatury pracy, wysoką wydajnością i niskim poziomem hałasu oraz czasem reakcji poniżej 100 mikrosekund.
