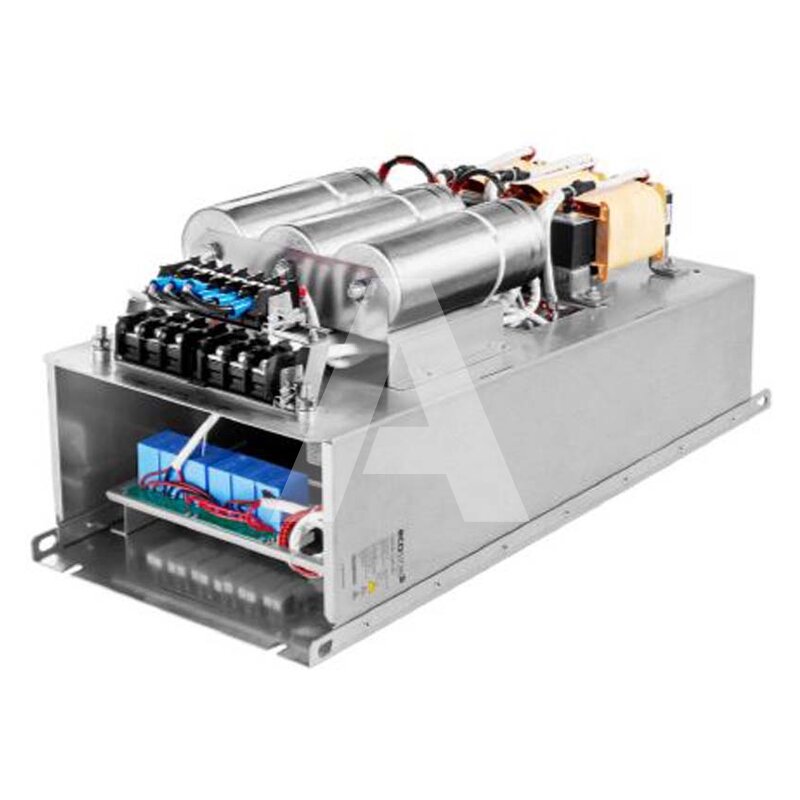

Filtr pasywny wyższych harmonicznych, FN3450-6-112-E0XXXXX

Filtr pasywny wyższych harmonicznych dla prostownika diodowego bez dławika DC i prostownika tyrystorowego, 5% THDI, 50 Hz, 440-500 V AC, 5,5 kW (480 V), IP00, FN3450-6-112-E0XXXXX

Symbol produktu: S-815469-00000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 694 486 359

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent SCHAFFNER
Kod producenta FN3450-6-112-E0XXXXX
Nominalne napięcie robocze AC [V] 3 x 440 - 500 ±10%
Częstotliwość [Hz] 50 ±1
THDI [%] < 5
Chłodzenie Zewnętrzne
Przeciążalność 1,6 x prąd znamionowy przez 1 minutę, raz na godzinę
Temperatura otoczenia modułów (pełna wydajność pracy) [°C] -25..45
Temperatura otoczenia modułów (obniżenie wydajności pracy) [°C] 45..70
System uziemienia TN, TT, IT
Moc znamionowa obciążenia (przy 480 V, 50 Hz) [kW] 5,5
Znamionowy prąd wejściowy filtra [A] 6,77
Straty mocy [W] 135
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP00
Zatwierdzenia UL (w zależności od konfiguracji)
Normy Filtry: UL 61800-5-1, EN 61800-5-1; Dławiki: EN 60076-6, EN 61558-2-20
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat RoHS ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Rozwiń listę atrybutów

Filtry harmonicznych Schaffner FN 3450 reprezentują ekonomiczne rozwiązanie problemu konieczności łagodzenia harmonicznych w trójfazowych systemach elektroenergetycznych o napięciu 440 V.

Dzięki podejściu plug-and-play i bardziej kompaktowym wymiarom mogą być szybko zainstalowane i łatwo uruchomione. Zwiększają niezawodność i żywotność instalacji elektrycznych, pomagają lepiej wykorzystać pojemność systemu elektrycznego i są kluczem do osiągnięcia jakości energii, spełniającej standardy takie jak IEEE 519.

Filtry FN 3450 przekształcają zniekształcony prąd z powrotem do pożądanego kształtu zbliżonego do sinusoidy w układach, gdzie brak jest dławika po stronie DC przekształtnika.

Typowe zastosowania:

  • Sprzęt z prostownikiem sześciopulsowym, mostkami 3-fazowymi diodowymi lub tyrystorowymi, gdzie muszą występować harmoniczne zniekształcenia prądu zredukowane do zdefiniowanych limitów.
  • Napędy silnikowe.
  • Sprzęt do automatyzacji fabryki.
  • Urządzenia do uzdatniania wody / ścieków.
  • Zastosowania w wentylatorach i pompach.
  • Instalacje HVAC.
  • Procesy o znaczeniu krytycznym.
  • Szybkie ładowarki DC.
