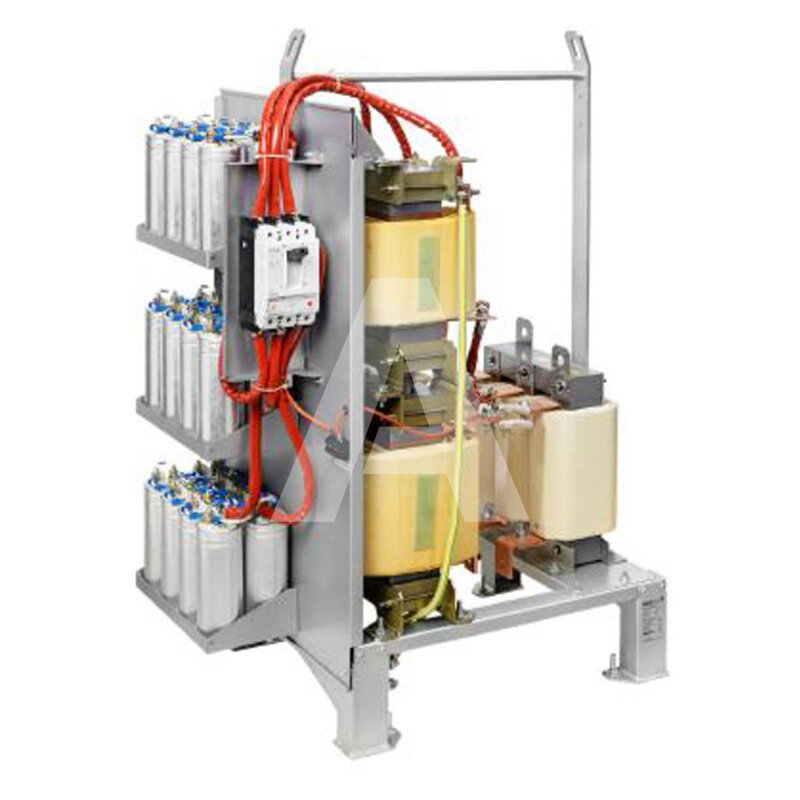

Filtr pasywny wyższych harmonicznych do prostownika diodowego i prostownika tyrystorowego, THDI 3-5%, 50 Hz, 380-415 V AC, 250 kW (400 V), IP00, z modułem odłączonej zworki, FN3470-250-99-E0XXJXX

Symbol produktu: S-821328-00000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 694 486 359

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent SCHAFFNER
Kod producenta FN3470-250-99-E0XXJXX
Nominalne napięcie robocze AC [V] 3 x 380 - 415 ±10%
Częstotliwość [Hz] 50 ±1
THDI przy znamionowej mocy (z dławikiem DC) [%] < 5
THDI przy znamionowej mocy (bez dławika DC) [%] ~ 3,5
Chłodzenie Zewnętrzne
Przeciążalność 1,6 x prąd znamionowy przez 1 minutę, raz na godzinę
Temperatura otoczenia modułów (pełna wydajność pracy) [°C] -25..45
Temperatura otoczenia modułów (obniżenie wydajności pracy) [°C] 45..70
System uziemienia TN, TT, IT
Moc znamionowa obciążenia (przy 400 V, 50 Hz) [kW] 250
Znamionowy prąd wejściowy filtra [A] 376
Straty mocy [W] 3029
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP00
Normy UL 61800-5-1, EN 61800-5-1, EN 60076-6
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat RoHS ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Rozwiń listę atrybutów

Filtry harmonicznych Schaffner FN 3470 reprezentują ekonomiczne rozwiązanie problemu konieczności łagodzenia harmonicznych w trójfazowych systemach elektroenergetycznych o napięciu 400 V i mocach od 250 kW do 500 kW. Dzięki podejściu plug-and-play i bardziej kompaktowym wymiarom mogą być szybko zainstalowane i łatwo uruchomione. Zwiększają niezawodność i żywotność instalacji elektrycznych, pomagają lepiej wykorzystać pojemność systemu elektrycznego i są kluczem do osiągnięcia jakości energii, spełniającej standardy takie jak IEEE 519. Ten model filtrów Schaffnera może być stosowany praktycznie w każdym układzie zasilającym elementy energoelektroniczne, w tym z prostownikami sześciopulsowymi, mostkami 3-fazowymi diodowymi lub tyrystorowymi, gdzie występuje konieczność ograniczenia występowania harmonicznych w prądzie do zdefiniowanych limitów.

Typowe zastosowania:
  • Sprzęt z prostownikiem sześciopulsowym, mostkami 3-fazowymi diodowymi lub tyrystorowymi, gdzie muszą występować harmoniczne zniekształcenia prądu zredukowane do zdefiniowanych limitów.
  • Napędy silnikowe.
  • Sprzęt do automatyzacji fabryki.
  • Urządzenia do uzdatniania wody / ścieków.
  • Zastosowania w wentylatorach i pompach.
  • Instalacje HVAC.
  • Procesy o znaczeniu krytycznym.
  • Szybkie ładowarki DC.
