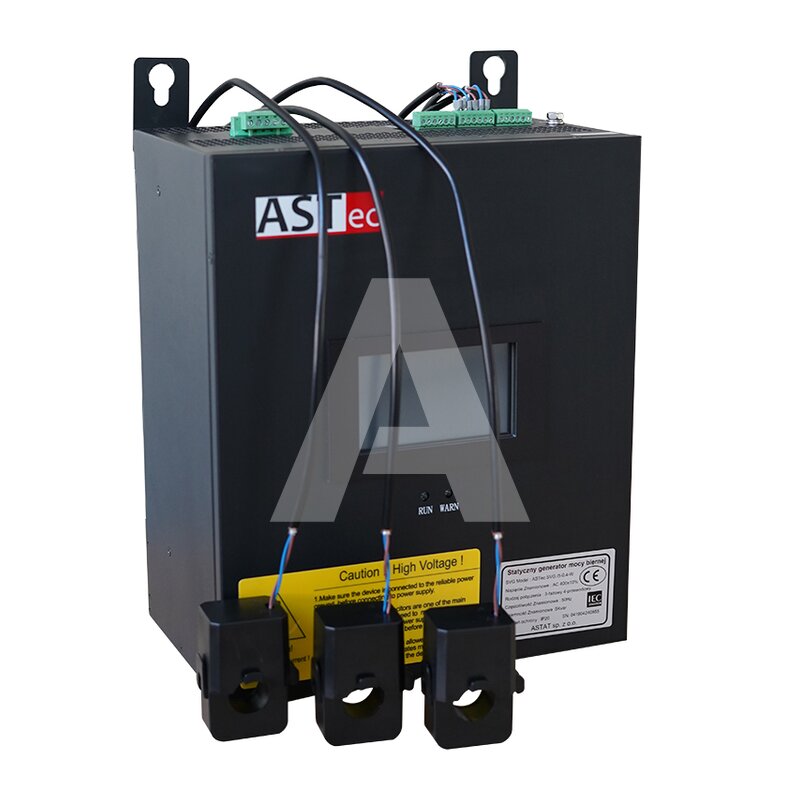

Generator mocy biernej SVG 5 kVAr. SVG5

Symbol produktu: JEE-SVG5-W-000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 57

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ASTAT
Kod producenta SVG5
Seria ASTec
Moc znamionowa [kVar] 5
Częstotliwość 50 Hz ± 3 Hz
Porty komunikacyjne RS485
Napięcie znamionowe [V] 400 ±10%
Wykonanie Naścienne
Ekran dotykowy Tak
Kompensacja harmonicznych Od 2-giej do 13-tej z możliwością wyboru poszczególnych harmonicznych
Kompensacja mocy biernej Indukcyjnej i pojemnościowej (do zadanego cosφ)
Odpowiedź całkowita [ms] <10
Częstotliwość przełączania [kHz] 20
Chłodzenie Mechaniczne, wymuszone (wentylatory)
Głośność [dB] <55
Alarmy Historia wystąpienia danych alarmów
Stopień ochrony (IP) obudowy ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Straty mocy [%] <3
Dopuszczalna wilgotność względna [%] 5..95
Środowisko Bez pyłów, gazów łatwopalnych
Podstawowe funkcje Kompensacja indukcyjnej i pojemnościowej mocy biernej; Symetryzacja obciążenia; Uzupełniająca filtracja wyższych harmonicznych
Inne funkcje Ochrona przed zbyt niskim i zbyt wysokim napięciem, ochrona przed zwarciem, ochrona przed przekompensowaniem
Temperatura otoczenia [°C] -30..45
Rozwiń listę atrybutów
Generator statyczny SVG jest urządzeniem elektroenergetycznym na bazie tranzystorów IGBT (z izolowaną bramką). Na podstawie informacji o aktualnym poborze mocy kompensator na każdej z faz generuje moc o wymaganym charakterze (indukcyjna lub pojemnościowa) i maksymalnej wartości równej l/3QN (gdzie QN to znamionowa moc SVG). Dostosowanie mocy SVG do charakteru obciążenia (indukcyjny/pojemnościowy) odbywa się automatycznie i nie wymaga żadnych zmian programowych. Wysokość napięcia zasilającego nie ma wpływu na rzeczywiste moce urządzenia SVG. Aplikacja SVG nie wymaga stosowania dodatkowych przekładników prądowych, pomiar prądu odbywa się za pomocą zintegrowanych przekładników 75/20 mA z kablem o długości 2 m.
