Zaciski kablowe Icotek MSMC – modułowe mocowanie kabli

W przemyśle ogromne znaczenie ma sprawne i niezawodne działanie instalacji. Jednym z istotnych wyzwań, z jakimi mierzą się przedsiębiorstwa, jest odpowiednie prowadzenie i mocowanie kabli. Niewłaściwe zarządzanie okablowaniem może skutkować poważnymi konsekwencjami – od uszkodzeń mechanicznych, poprzez zakłócenia elektromagnetyczne, aż po nieplanowane przestoje maszyn i urządzeń.

Zaciski kablowe Icotek MSMC to nowoczesne, modułowe rozwiązanie umożliwiające szybkie, łatwe i bezpieczne mocowanie kabli, rur oraz innych elementów cylindrycznych w instalacjach przemysłowych. System ten wyróżnia się wysoką elastycznością montażu, odpornością na warunki środowiskowe oraz dużą wytrzymałością mechaniczną.

Dzięki konstrukcji opartej na modułowych elementach, zaciski można dowolnie konfigurować – układając je w jednej linii, w szeregu, a także jeden na drugim. Połączenie zacisków różnych rozmiarów możliwe jest za pomocą złącza CMC30, co zwiększa uniwersalność systemu.

Dlaczego warto wybrać zaciski MSMC?

Modułowe zaciski kablowe Icotek MSMC zostały zaprojektowane z myślą o efektywnym i trwałym mocowaniu kabli w nawet najbardziej wymagających warunkach przemysłowych. Wysokiej jakości materiały, takie jak poliamid i śruby stalowe z pasywacją cynkowo-niklową, zapewniają odporność na korozję, wibracje i promieniowanie UV.

Zaciski kablowe MSMC to uniwersalne uchwyty, które gwarantują stabilne, trwałe i bezpieczne mocowanie kabli, rur oraz innych komponentów cylindrycznych w instalacjach przemysłowych. Skutecznie eliminują typowe problemy związane z zarządzaniem przewodami. Pomagają uporządkować okablowanie, co ułatwia serwisowanie i ogranicza ryzyko awarii wynikających nieuporządkowanego lub źle ułożonego okablowania. Dodatkowo chronią przewody przed uszkodzeniami spowodowanymi wibracjami, obciążeniami czy ruchem części maszyn, dzięki czemu zwiększają bezpieczeństwo instalacji. Ich modułowa budowa zapewnia wyjątkową elastyczność – można je łatwo rozbudowywać i dostosowywać do zmieniających się potrzeb, bez konieczności modyfikacji całej instalacji.

Zaciski spełniają wymagania normy IEC 61914 w zakresie wytrzymałości na zwarcia. Ich przemyślana budowa umożliwia montaż zarówno na płaskich powierzchniach, jak i na szynach C. Centralny punkt montażowy oraz specjalne rowki w obudowie zwiększają elastyczność i zdolność do absorbowania sił rozciągających oraz skręcających.

Zasada działania zacisków

Zaciski kablowe Icotek MSMC działają na zasadzie mechanicznego mocowania kabli i przewodów w sposób trwały, bezpieczny i odporny na czynniki zewnętrzne. Ich modułowa konstrukcja umożliwia swobodne łączenie i konfigurowanie w zależności od potrzeb aplikacji.

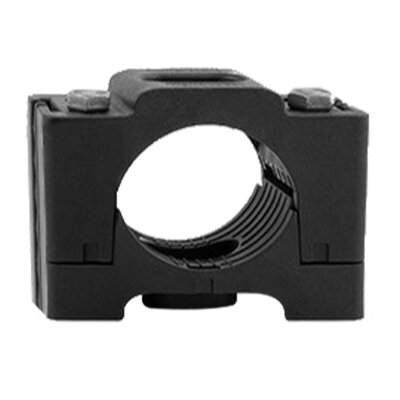

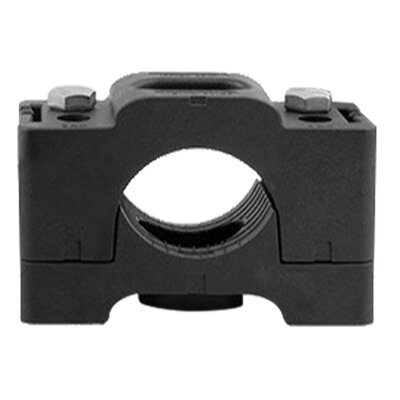

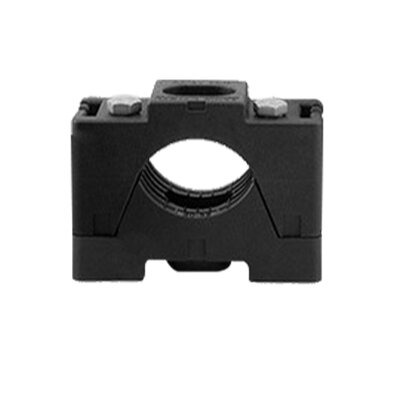

Każdy zacisk składa się z dolnej i górnej części, które zaciskają przewód lub rurę pomiędzy sobą. Do zmontowania używa się śrub z łbem sześciokątnym, co zapewnia pewny docisk i trwałość mocowania. Standardowy zakres mocowania wynosi do 16 mm, z możliwością rozszerzenia do 55 mm w zależności od modelu. Pozwala to na mocowanie zarówno cienkich kabli sterowniczych, jak i grubych przewodów zasilających.

Dzięki zastosowaniu specjalnego złącza możliwe jest łączenie zacisków o różnych średnicach oraz układanie ich jeden na drugim lub obok siebie. Taka elastyczność pozwala tworzyć indywidualnie dopasowane systemy mocowania, które pełnią jednocześnie funkcję przepustów kablowych, organizując i stabilizując prowadzenie przewodów w instalacjach przemysłowych. Zacisk można przymocować bezpośrednio do płyty montażowej lub zastosować nakładkę przesuwną, która umożliwia szybki montaż na standardowej szynie C.

Zalety zacisków MSMC

Zaciski kablowe Icotek MSMC działają na zasadzie mechanicznego mocowania kabli i przewodów w sposób trwały, bezpieczny i odporny na czynniki zewnętrzne. Najważniejsze zalety zacisków:

• stabilność i odporność mechaniczna - dzięki rowkom w obudowie, zacisk absorbuje siły rozciągające i skręcające działające na przewody; dodatkowo centralny otwór szczelinowy zapewnia elastyczne pozycjonowanie,
• szeroki zakres mocowania do 16 mm (opcjonalnie do 55 mm przy większych wersjach),
• elastyczność montażu - modułowa konstrukcja umożliwia swobodne łączenie i konfigurowanie w zależności od potrzeb aplikacji – zarówno w pionie (w stosie), jak i w poziomie (w linii),
• odporność na działanie czynników atmosferycznych i chemikaliów,
• odporność na wibracje i promieniowanie UV
• wykonane z samogasnącego poliamidu (UL94-V0), bez halogenu i silikonu,
• szeroki zakres temperatur pracy: od -40°C do 140°C.

Zaciski MSMC działają jako modułowe i skalowalne punkty mocowania, które zapewniają mechaniczne odciążenie przewodów, ich stabilizację oraz zabezpieczenie przed przesuwaniem i drganiami. Ich zasada działania opiera się na prostej, ale wysoce funkcjonalnej konstrukcji, umożliwiającej dopasowanie systemu mocowania do praktycznie każdej aplikacji przemysłowej.

Dostępne modele i akcesoria

Zaciski MSMC dostępne są w dwóch zestawach:

• Zestaw A – umożliwia zarówno montaż w jednej linii, jak i układanie w stos; zawiera górną i dolną część zacisku, złącznik oraz cztery śruby (dwie krótkie, dwie długie).
• Zestaw B – przeznaczony do montażu w jednej linii; zawiera górną i dolną część zacisku, złącznik i dwie krótkie śruby.

Dodatkowo dostępne są elementy montażowe takie jak:

• złącze CMC,

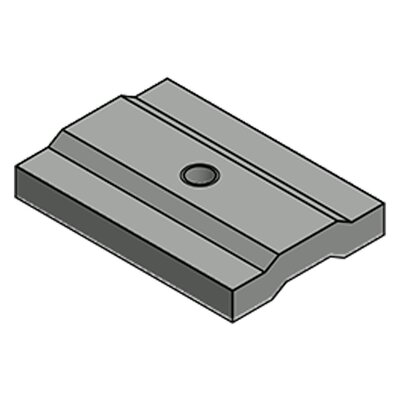

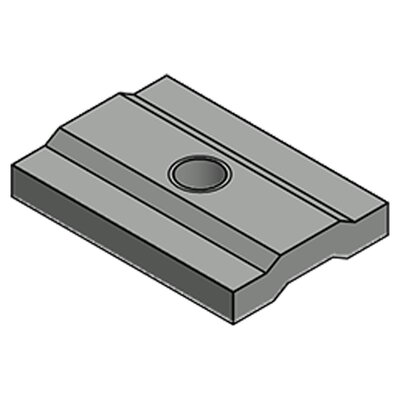

• nakładki przesuwne,
• elementy do mocowania na szynie C, które rozszerzają możliwości instalacyjne,
• złączki do montażu podwieszanego.

Zastosowanie w różnych branżach

Zaciski kablowe MSMC znajdują zastosowanie m.in. w:

• budowie maszyn i urządzeń,
• automatyce przemysłowej,
• instalacjach energetycznych,
• branży kolejowej i transportowej,
• przemyśle spożywczym i chemicznym.

Zaciski kablowe MSMC to niezawodne, nowoczesne komponenty, które znacząco podnoszą jakość, trwałość i bezpieczeństwo instalacji kablowych w szerokim zakresie zastosowań przemysłowych. Dzięki solidnej konstrukcji i przemyślanej ergonomii, zaciski MSMC gwarantują stabilny montaż oraz odporność na czynniki mechaniczne i środowiskowe.
