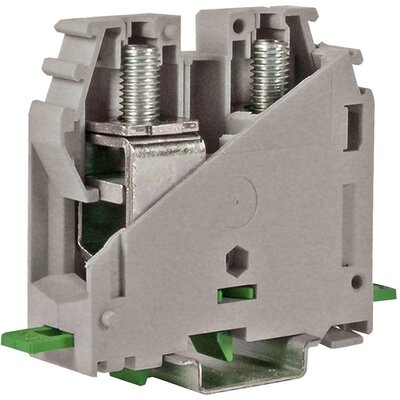

Złącze wysokoprądowe 70 mm², pojedyncze, szare, GPA.70/GR
Producent: CABUR
Kod producenta: GA400GR
Symbol produktu: I-GA400GR00000025
| Rodzaj | Pojedyncze |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Rodzaj podłączanego przewodu | Linka/drut |

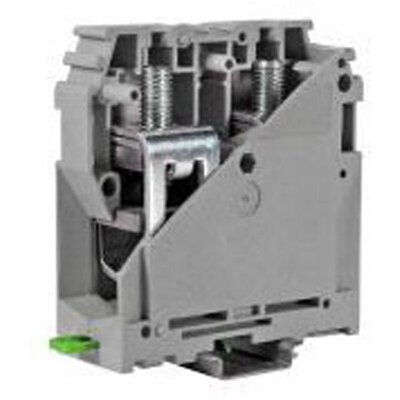

Złącze wysokoprądowe 150 mm², pojedyncze, szare, GPA.150/GR
Producent: CABUR
Kod producenta: GA200GR
Symbol produktu: I-GA200GR00000000
| Rodzaj | Pojedyncze |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Rodzaj podłączanego przewodu | Linka/drut |
Złącze wysokoprądowe 150 mm², pojedyncze, beżowe, GPM.150/BB
Producent: CABUR
Kod producenta: GP400
Symbol produktu: I-GP4000000000001
| Rodzaj | Pojedyncze |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Rodzaj podłączanego przewodu | Z końcówką oczkową |
Złącze wysokoprądowe 150 mm², pojedyncze, beżowe, GPA.150/FIX
Producent: CABUR
Kod producenta: GF200
Symbol produktu: I-GF2000000000000
| Rodzaj | Pojedyncze |
| Sposób montażu | Montaż bezpośredni |
| Rodzaj podłączanego przewodu | Linka/drut |
Złącze wysokoprądowe 150 mm², pojedyncze, beżowe, GPM.150/CC
Producent: CABUR
Kod producenta: GP600
Symbol produktu: I-GP6000000000001
| Rodzaj | Pojedyncze |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Rodzaj podłączanego przewodu | Linka/drut |
Złącze wysokoprądowe 150 mm², pojedyncze, beżowe, GPA.150
Producent: CABUR
Kod producenta: GA200
Symbol produktu: I-GA2000000000001
| Rodzaj | Pojedyncze |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Rodzaj podłączanego przewodu | Linka/drut |
Złącze wysokoprądowe 240 mm², pojedyncze, beżowe, GPM.240/CC/FIX
Producent: CABUR
Kod producenta: GP910
Symbol produktu: I-GP9100000000004
| Rodzaj | Pojedyncze |
| Sposób montażu | Montaż bezpośredni |
| Rodzaj podłączanego przewodu | Linka/drut |
Złącze wysokoprądowe 70 mm², pojedyncze, szare, GPA.70/FIX/GR
Producent: CABUR
Kod producenta: GF400GR
Symbol produktu: I-GF400GR00000000
| Rodzaj | Pojedyncze |
| Sposób montażu | Montaż bezpośredni |
| Kolor | Szary |
Złącze wysokoprądowe 95 mm², pojedyncze, beżowe, GPM.95/O/BB/FIX
Producent: CABUR
Kod producenta: GP130
Symbol produktu: I-GP1300000000000
| Rodzaj | Pojedyncze |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Kolor | Beżowy |
Złącze wysokoprądowe 150 mm², pojedyncze, beżowe, GPM.150/C/BB
Producent: CABUR
Kod producenta: GP425
Symbol produktu: I-GP4250000000000
| Rodzaj | Pojedyncze |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Kolor | Beżowy |
Złącze wysokoprądowe 150 mm², pojedyncze, beżowe, GPM.150/O/BB/FIX
Producent: CABUR
Kod producenta: GP430
Symbol produktu: I-GP4300000000000
| Rodzaj | Pojedyncze |
| Sposób montażu | Montaż bezpośredni |
| Kolor | Beżowy |
Złącze wysokoprądowe 150 mm², pojedyncze, beżowe, GPM.150/CC/FIX
Producent: CABUR
Kod producenta: GP610
Symbol produktu: I-GP6100000000000
| Rodzaj | Pojedyncze |
| Sposób montażu | Montaż bezpośredni |
| Kolor | Beżowy |
Złącza wysokoprądowe Cabur można podzielić na dwie zasadnicze serie:
1. Seria GPM.95/ GPM.150/ GPM.240/
Złącza przeznaczone do podłączenia przewodów o przekroju od 35 mm² do 300 mm² montowane na szynie TS35 lub bezpośrednio przykręcane na panel (FIX). Warianty przyłączenia:
- BB przyłącza oczkowe (śruby M8, M10, M12 – zależnie od wielkości złącza).
- BC przyłącza mieszane: z jednej strony zacisk śrubowy (śruba imbusowa) z drugiej strony przyłącze oczkowe (śruby M8, M10, M12 – zależnie od wielkości złącza).
- CC przyłącza śrubowe (śruby z łbami imbusowymi).
Złącza posiadają opuszczane osłony w celu maksymalnej ochrony przed dotknięciem i porażeniem. Izolacja wykonana z poliamidu PA6, klasa palności V0 wg UL94, napięcie znamionowe – 1000 V. Posiadają możliwość łączenia w równoległe tory prądowe 2 i 3 polowe za pomocą mostków serii POF. Maksymalny prąd znamionowy to 452 A dla złącz 240 mm²
2. Seria GPA.70, GPA.95, GPA.150, GPA.240
Złącza gabarytowo mniejsze od serii GPM, zakres podłączenia przewodów od 10 mm² do 300 mm² montowane na szynę lub przykręcane bezpośrednio na panel ( FIX ). Podwójne przyłącza śrubowe (śruba imbusowa). Złącza 70 mm² i 95 mm² dostępne w wersji dla obwodów neutralnych w kolorze niebieskim RAL 5015. Złącza posiadają certyfikaty i dopuszczenia UL, KEMA KEUR, TERNA, Enel.
