Zaciski uziemiające

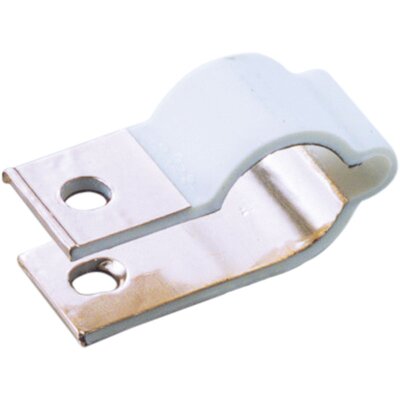

Zacisk uziemiający, FGC3-M3
Średnica przewodu [mm] | 2,7..3,5 |
Średnica otworu mocującego [mm] | 3,2 |
Odpowiednie do | Uchwyt uziemiający, Zacisk uziemiający, Przewód okrągły, Płaskownik, Przewód okrągły/płaskownik, Przewód rurowy, Pręt uziomowy, Pręt uziomowy / przewód okrągły, Inne |

Zacisk uziemiający, FGC5-M4
Średnica przewodu [mm] | 5..5,5 |
Średnica otworu mocującego [mm] | 4,2 |
Odpowiednie do | Uchwyt uziemiający, Zacisk uziemiający, Przewód okrągły, Płaskownik, Przewód okrągły/płaskownik, Przewód rurowy, Pręt uziomowy, Pręt uziomowy / przewód okrągły, Inne |

Zacisk uziemiający, FGC8-M4
Średnica przewodu [mm] | 8,2..9 |
Średnica otworu mocującego [mm] | 4,2 |
Odpowiednie do | Uchwyt uziemiający, Zacisk uziemiający, Przewód okrągły, Płaskownik, Przewód okrągły/płaskownik, Przewód rurowy, Pręt uziomowy, Pręt uziomowy / przewód okrągły, Inne |

Zacisk uziemiający, FGC8-M3
Średnica przewodu [mm] | 8,2..9 |
Średnica otworu mocującego [mm] | 3,2 |
Odpowiednie do | Uchwyt uziemiający, Zacisk uziemiający, Przewód okrągły, Płaskownik, Przewód okrągły/płaskownik, Przewód rurowy, Pręt uziomowy, Pręt uziomowy / przewód okrągły, Inne |

Zacisk uziemiający, FGC5-M3
Średnica przewodu [mm] | 5..5,5 |
Średnica otworu mocującego [mm] | 3,2 |
Odpowiednie do | Uchwyt uziemiający, Zacisk uziemiający, Przewód okrągły, Płaskownik, Przewód okrągły/płaskownik, Przewód rurowy, Pręt uziomowy, Pręt uziomowy / przewód okrągły, Inne |
Zaciski uziemiające Kitagawa - niezawodne rozwiązanie dla skutecznego uziemienia w wymagających aplikacjach
Zaciski uziemiające to wysokiej jakości komponenty przeznaczone do trwałego, bezpiecznego i skutecznego uziemiania przewodów oraz innych elementów przewodzących w systemach elektronicznych, przemysłowych i automatyki. Odgrywają kluczową rolę w zapewnianiu ciągłości ekranowania i niezawodnego uziemienia w instalacjach wymagających zgodności z normami kompatybilności elektromagnetycznej (EMC). Dzięki swojej konstrukcji i właściwościom materiałowym, zaciski Kitagawa stanowią efektywne narzędzie, gdzie wymagane jest trwałe połączenie uziemiające.
Wszechstronność zastosowania
Zaciski uziemiające FGC zostały zaprojektowane z myślą o elastycznym i uniwersalnym zastosowaniu w różnorodnych systemach elektrycznych. Ich konstrukcja umożliwia uziemienie:
- kabli okrągłych (różnej średnicy),
- płaskowników i taśm przewodzących,
- rur i przewodów rurowych,
- prętów uziemiających,
- niestandardowych elementów metalowych wykorzystywanych w instalacjach przemysłowych.
Różnorodność wariantów rozmiarowych oraz możliwość dopasowania do kształtu i średnicy przewodów sprawiają, że zaciski FGC mogą być bez trudu zintegrowane z praktycznie każdym systemem - zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozwiązań.
Solidna konstrukcja i wysokiej klasy materiały
Zaciski wyróżniają się trwałością oraz odpornością na niekorzystne warunki pracy, co czyni je idealnym rozwiązaniem dla środowisk przemysłowych o podwyższonych wymaganiach:
- Obudowa z poliamidu 66 (PA66) - wykonana z samogasnącego tworzywa o doskonałej odporności mechanicznej i termicznej. Klasa palności UL94 V-0 zapewnia bezpieczeństwo użytkowania, a elastyczność materiału gwarantuje idealne przyleganie do kabla bez ryzyka jego uszkodzenia.
Wkładka uziemiająca z folii miedzianej - zapewnia wysoką przewodność elektryczną, umożliwiając skuteczne odprowadzanie sygnałów zakłócających o wysokiej częstotliwości. Folia miedziana odgrywa kluczową rolę w poprawie efektywności systemów EMC, wspierając integralność ekranowania przewodów.
Montaż i kompatybilność:
Zaciski do uziemiania serii FGC można szybko i wygodnie zamontować za pomocą standardowych śrub M3 lub M4 - bez potrzeby zdejmowania izolacji z kabla. Ich kompaktowa konstrukcja pozwala na efektywne wykorzystanie przestrzeni, co jest szczególnie istotne w gęsto zabudowanych szafach sterowniczych i rozdzielnicach.
Dostępne warianty średnic obejmują zakres od 1 do 13 mm, co umożliwia precyzyjne dopasowanie do wielu typów przewodów ekranowanych i instalacyjnych.
Zalety zacisków uziemiających:
szybki i bezpieczny montaż - brak konieczności usuwania izolacji kabla skraca czas instalacji i eliminuje ryzyko błędów montażowych,
trwałe i niezawodne połączenie - elastyczna konstrukcja zacisku zapewnia równomierny docisk i stabilne uziemienie,
ochrona mechaniczna przewodów - obudowa zapobiega uszkodzeniom wynikającym z wibracji lub naprężeń mechanicznych.
wysoka skuteczność EMC - efektywne odprowadzanie zakłóceń elektromagnetycznych poprawia parametry całego systemu.
kompaktowe wymiary - pozwalają na zastosowanie zacisków nawet w ograniczonej przestrzeni montażowej.
Przykładowe zastosowania:
- szafy sterownicze i rozdzielcze,
- maszyny i linie produkcyjne,
- systemy automatyki przemysłowej i robotyki,
- urządzenia telekomunikacyjne i informatyczne,
- instalacje energetyczne niskonapięciowe.
Dobór, doradztwo techniczne i szeroka oferta
W ofercie dostępne są różne wersje zacisków FGC dopasowane do konkretnych średnic przewodów i wymagań aplikacyjnych. W celu zapewnienia optymalnego działania systemu uziemiającego, zalecamy konsultację z naszym zespołem technicznym.
Nasi specjaliści z przyjemnością wspierają klientów w doborze odpowiednich zacisków, uwzględniając indywidualne wymagania danej instalacji, normy kompatybilności elektromagnetycznej (EMC) oraz specyficzne warunki środowiskowe, w jakich system będzie pracować.
Oprócz kompleksowych rozwiązań w zakresie uziemiania ekranów kablowych, oferujemy również szeroki asortyment produktów z następujących obszarów:
- automatyka przemysłowa,
- energetyka i miernictwo,
- kompatybilność elektromagnetyczna (EMC),
- taśmy i kleje przemysłowe.
Zapraszamy do kontaktu – z przyjemnością pomożemy dobrać odpowiednie rozwiązanie dla Państwa projektu!
