Komory pomiarowe i obiekty ekranowane

W dobie rosnącej liczby urządzeń elektronicznych ekranowanie elektromagnetyczne pomieszczeń staje się kluczowym elementem w zapewnieniu niezawodności infrastruktury technicznej. Właściwie zaprojektowane systemy pozwalają skutecznie chronić sprzęt czy to pod względem emisji czy odporności.

Oferujemy kompleksowe rozwiązania w zakresie ekranowania elektromagnetycznego oraz pomiarów kompatybilności elektromagnetycznej (EMC). W skład oferty wchodzą zarówno zaawansowane komory pomiarowe, jak i specjalistyczne systemy filtracji i pomiaru, zapewniające bezpieczeństwo, precyzję i zgodność z obowiązującymi normami międzynarodowymi.

Pomieszczenia pomiarowe

Komory EMC oraz pomieszczenia ekranowane to konstrukcje projektowane z myślą o maksymalnym odizolowaniu wnętrza od zakłóceń elektromagnetycznych z otoczenia. Dzięki wykorzystaniu technologii takich jak stalowe panele, absorbery, ekranowane przepusty, możliwe jest stworzenie środowiska badawczego o bardzo niskim poziomie szumu elektromagnetycznego.

Zastosowanie komór EMC jest niezbędne w branżach takich jak automatyka przemysłowa, energetyka i miernictwo, obronność, medycyna, telekomunikacja czy badania naukowe. Profesjonalne komory pomiarowe są wykorzystywane zarówno do testowania urządzeń pod kątem odporności na zakłócenia, jak i do pomiaru emisji promieniowanej.

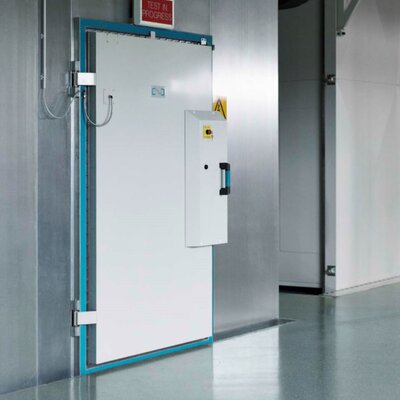

  • Klatki Faradaya - to ekranowane pomieszczenia chroniące przed zakłóceniami elektromagnetycznymi w szerokim zakresie częstotliwości - do 40 GHz. Ich konstrukcja opiera się na metalowych ścianach, suficie i podłodze, które odbijają i częściowo pochłaniają fale elektromagnetyczne. Stosowane są komorach EMC i mikrofalowych, pomieszczeniach MRI, ochronie EMP i TEMPEST. Klatki Faradaya to system wielu precyzyjnie zaprojektowanych elementów - paneli, drzwi, okien, filtrów - które muszą zapewniać trwałe, szczelne połączenia, ponieważ skuteczność ekranowania zależy od najsłabszego ogniwa konstrukcji.

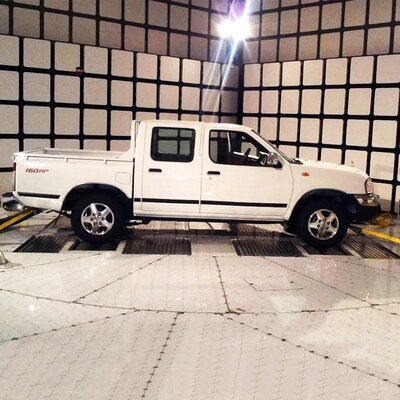

  • Komory bezodbiciowe to specjalne klatki Faradaya z absorberami fal RF, które zapewniają stabilne warunki pomiarowe do testów EMC. Umożliwiają badanie, czy urządzenia spełniają normy emisji i odporności na zakłócenia. Projektowane są indywidualnie, zgodnie z wymaganiami klienta.

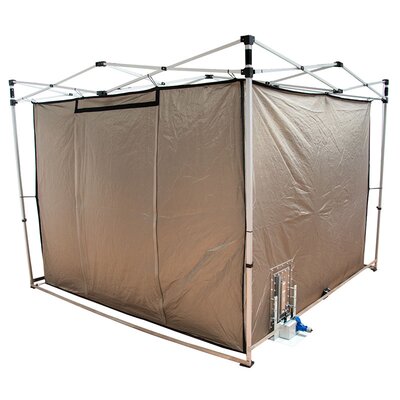

  • Namioty ekranowane (namioty Faradaya) - są to lekkie, przenośne konstrukcje, które doskonale nadają się dla aplikacji mobilnych. To elastyczne rozwiązanie pozwala na szybkie wdrożenie ekranowania tymczasowego - na przykład w warunkach terenowych, podczas testów prototypów lub w przestrzeniach wielofunkcyjnych. Namioty te mogą być wyposażone w systemy wentylacji, oświetlenia, a także doprowadzenia zasilania z odpowiednimi filtrami.

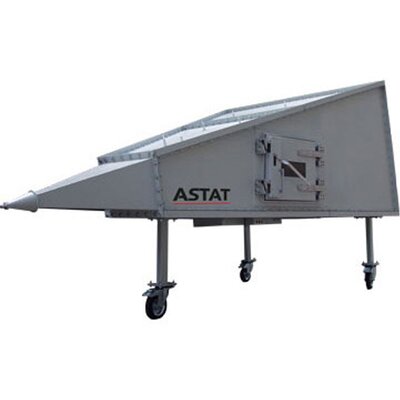

  • Komory GTEM (Gigahertz Transverse Electromagnetic) - umożliwiają precyzyjne testy EMC w szerokim zakresie częstotliwości - aż do pasma gigahercowego. Dzięki ekranowanej konstrukcji i układowi z septum zapewnia niskie szumy, dobre dopasowanie impedancyjne i jednolite pole elektromagnetyczne. Zgodnie z normą PN-EN 61000-4-20, komora GTEM służy do badań odporności na promieniowanie i pomiarów emisji zakłóceń, a także do kalibracji sond, testów anten i oceny skuteczności ekranowania.

Ochrona informacji niejawnych - bezpieczeństwo informacji wrażliwych

Istotną częścią oferty są rozwiązania dedykowane ochronie informacji niejawnych przed tzw. emisją ujawniającą. Dzięki zastosowaniu specjalistycznych komponentów (filtrów TEMPEST, materiałów uszczelniających i ekranujących) możliwe jest zabezpieczenie pomieszczeń przed emisją elektromagnetyczną, która mogłaby prowadzić do wycieku danych. Takie obiekty ekranowane projektowane są zgodnie z przepisami bezpieczeństwa stosowanymi m.in. w wojsku, administracji publicznej czy przemyśle obronnym. Dostarczane przez nas rozwiązania umożliwiają ekranowanie elektromagnetyczne pomieszczeń w celu zabezpieczenia danych klasyfikowanych.

Zapewniamy także usługi doradcze i projektowe w zakresie ochrony elektromagnetycznej stref utajnionych.

Kompleksowe rozwiązania do ekranowania elektromagnetycznego - filtry, pomiary i komponenty uszczelniające

Oferujemy pełną gamę rozwiązań wspierających skuteczne ekranowanie elektromagnetyczne. Dzięki temu możliwe jest nie tylko bezpieczne doprowadzenie zasilania i sygnałów do pomieszczeń ekranowanych, ale również utrzymanie ich pełnej szczelności elektromagnetycznej na połączeniach konstrukcyjnych i przepustach.

Dostępny jest szeroki wybór filtrów elektromagnetycznych o wysokim tłumieniu (do 100 dB w zakresie 10 kHz - 10 GHz), przeznaczonych do instalacji w ekranowanych pomieszczeniach. Filtry te pozwalają na bezpieczne doprowadzenie zasilania.

Uzupełnieniem systemów ekranowania są urządzenia pomiarowe pola elektromagnetycznego, które umożliwiają kontrolę poziomów emisji i ocenę skuteczności ekranowania. W ofercie znajdują się zarówno szerokopasmowe mierniki do zastosowań przemysłowych i laboratoryjnych, jak i specjalistyczne analizatory niskoczęstotliwościowe do pomiarów pól magnetycznych i elektrycznych.

W celu zapewnienia pełnej szczelności elektromagnetycznej dostępne są również komponenty ekranujące: przewodzące elastomery, uszczelki, panele ekranujące oraz listwy uziemiające. Ich odpowiednie zastosowanie pozwala zminimalizować straty ekranowania w miejscach połączeń konstrukcyjnych, drzwi, przepustów i instalacji. Rozwiązania te często uzupełniane są przez taśmy i kleje przemysłowe, dobrane pod kątem właściwości przewodzących i adhezji do metali i materiałów ekranujących.

Kompletne systemy pomiarowe EMC - rozwiązania „pod klucz”

W ramach integracji systemów EMC dostępne są kompletne stanowiska badawcze „pod klucz”, obejmujące nie tylko komorę, ale również urządzenia pomiarowe, sterowniki, filtry sieciowe, systemy klimatyzacyjne i panele operatorskie. Każdy system dopasowywany jest do potrzeb użytkownika - zarówno pod względem częstotliwości pracy, jak i wymogów certyfikacyjnych zgodnie z międzynarodowymi normami (np. CISPR, IEC, MIL‑STD), a ich kluczowym atutem jest gotowość do natychmiastowego użycia - bez potrzeby czasochłonnej konfiguracji.

Oferta skierowana jest do laboratoriów certyfikujących, uczelni technicznych, działów R&D oraz producentów sprzętu elektronicznego.

Wsparcie do specjalistów Grupy ASTAT

Dzięki szerokiemu portfolio i wieloletniemu doświadczeniu, dostarczamy rozwiązania dopasowane zarówno do potrzeb przemysłu, jak i laboratoriów badawczych, wojska oraz sektora automatyki przemysłowej i energetyki i miernictwa.

Specjaliści EMC z Grupy ASTAT to wysokiej klasy eksperci, którzy oferują kompleksowe wsparcie na każdym etapie realizacji rozwiązań elektromagnetycznych - od projektu, przez wykonanie, aż po wdrożenie. Dzięki doświadczeniu i interdyscyplinarnemu podejściu zapewniamy pełne dopasowanie rozwiązań do potrzeb technicznych i operacyjnych klientów.

Zapraszamy do współpracy!
