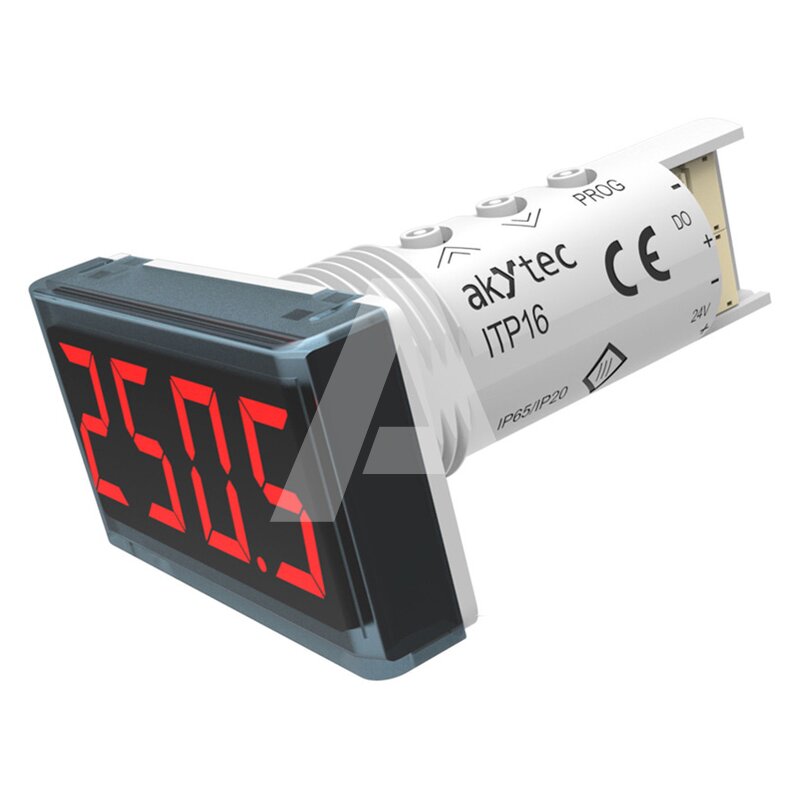

Uniwersalny wskaźnik sygnałowy, czerwony wyświetlacz, ITP16

Symbol produktu: AKY-ITP16-0000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 51

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ASTAT
Kod producenta ITP16
Typ produktu Wskaźnik sygnałowy
Wyświetlacz LED
Sposób montażu Natablicowy
Komunikacja Modbus RTU Nie
Pomiar Temperatura
Szerokość [mm] 48
Wysokość [mm] 26
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Nie
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Certyfikat RoHS ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Nie
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Uniwersalny wskaźnik sygnałów automatyki ITP16 wykorzystywany jest do monitorowania procesów przemysłowych. Urządzenie to ma zwartą, znormalizowaną konstrukcję i mieści się w standardowym otworze 22,5 mm dla lamp sygnalizacyjnych. Umożliwia to szybką i łatwą instalację. Wyświetlacz jest wyposażony w wyjście cyfrowe i konfigurowalne wejście analogowe. Urządzenie może przetwarzać liniowe sygnały napięciowe, sygnały z różnych czujników rezystancyjnych RTD (Pt100, Pt1000 i inne) lub termopar (K, J i inne). Przed wyświetleniem można w razie potrzeby przefiltrować sygnał wejściowy. Dostępna jest również opcjonalna funkcja pierwiastka kwadratowego. Wyjście tranzystorowe NPN może sterować obciążeniem do 200 mA / 42 V DC, co pozwala na zastosowanie sterowania ON/OFF. Wyjście to może również służyć jako wyjście alarmowe. Wskaźnik procesu ITP16 obsługuje funkcję alarmu. Jeśli funkcja ta jest włączona, wyświetlacz zacznie migać z częstotliwością ok. 2 Hz, gdy wartość procesowa przekroczy wartości zadane. Urządzenie wymaga napięcia pomocniczego 24 V DC. Obudowa posiada stopień ochrony IP65 z przodu i może pracować w zakresie temperatur od -40°C do 60°C.

  • Pomiar i wskazanie wartości sygnałów z różnych czujników rezystancyjnych RTD i termoelementów (patrz obsługiwane czujniki)
  • Skalowanie sygnału napięcia liniowego
  • Funkcja pierwiastka kwadratowego ( dla specjalnych przetworników)
  • Zakres wyświetlania -999..+9999
  • Sterowanie ON/OFF z wyjściem NPN
  • Funkcja alarmu (miganie po przekroczeniu wartości zadanych)
  • Wskazanie błędu przy przekroczeniu wartości granicznych
  • Wskazanie błędu przy przerwie lub zwarciu przewodu
  • Montaż w otworze o średnicy 22,5 mm dla lamp sygnalizacyjnych
  • Wyświetlacz LED, 4 cyfry, kolor czerwony


Obszary zastosowania:
Cyfrowy wyświetlacz sterowany mikroprocesorem jest idealny do szybkiego i wygodnego projektowania systemów wizualizacji dla różnych zastosowań, na przykład dostawcy wody lub obróbka termiczna. Może służyć zarówno jako wygodne dodatkowe wyświetlanie mierzonych wartości na miejscu, jak i jako część złożonego systemu wizualizacji.
