Ogranicznik przepięć 6,5 kA typ 1+2, HLSA6,5 PV 400 M S

Symbol produktu: HK-16385-00000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 41

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent HAKEL-TRADE
Kod producenta HLSA6,5 PV 400 M S
Typ 1+2
Seria HLSA6,5 PV
Liczba przewodów (bez uziemienia) 2
Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA] 20
Maksymalny prąd wyładowczy (8/20) [kA] 40
Znamionowe napięcie DC [V] 400
Najwyższe napięcie trwałej pracy DC [V] 400
Sposób montażu Szyna montażowa DIN TH-35 mm
Ze stykiem do zdalnej sygnalizacji Tak
Sygnalizacja zadziałania na urządzeniu Optyczny
Typ 1 Tak
Typ 2 Tak
Typ 3 Nie
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

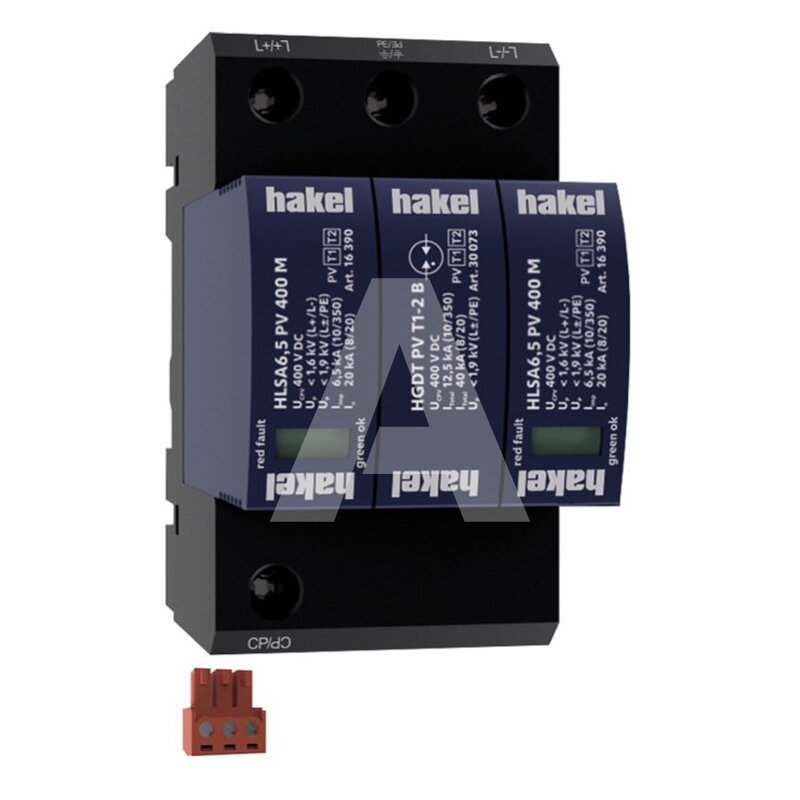

Ogranicznik przepięć, model HLSA6,5 PV 400 M S.

Ogranicznik przepięć DC typu T1+T2 do dedykowany do instalacji fotowoltaicznej, przeznaczony do jej ochrony przed przepięciami (skokami napięcia). Poszczególne sekcje warystorowe podłączone między zaciskami L+, L- i PE posiadają wewnętrzne odłączniki aktywowane przy usterce (przegrzaniu) warystorów i są w stanie przerwać prąd DC. Są instalowane po stronie DC w aplikacjach fotowoltaicznych z zewnętrznym LPS, gdzie nie jest zachowana wystarczająca odległość od falownika ("s"). Zapewniają wyrównanie potencjałów dodatnich i ujemnych magistrali systemów fotowoltaicznych (PV) oraz eliminację przejściowych przepięć, powstających podczas wyładowań atmosferycznych (w tym bezpośrednich uderzeń pioruna w instalację lub przepięć łączeniowych.

Cechy:

  • Montaż: na szynę DIN TH-35
  • Odpowiedni dla sieci: DC
  • Materiał obudowy: poliamid PA6 (klasa palności UL94 V-0)
  • Przekrój przewodów (drut): od 2,5 do 35 mm²
  • Przekrój przewodów (linka): od 2,5 do 25 mm²
  • Minimalny przekrój przewodu ochronnego (PE) : dla T1 - 16 mm², dla T2 - 6 mm²
  • Połączenie SPD: typ Y (rezystancja z uziemieniem przewodów roboczych oraz zerowy prąd wyładowczy przez przewód PE)
  • Liczba przewodów (bez uziemienia): 2
  • Najwyższe napięcie trwałej pracy DC: 400 V
  • Stopień ochrony: IP20
  • Temperatura pracy: od -40°C do 70°C
  • Odpowiedni dla poziomu III lub IV LPL
  • Zdalna sygnalizacja ("S")
  • Wersja z wymiennym modułem (M)

Zalety:

  • Specjalna konstrukcja odłącznika wewnętrznego umożliwia montaż bez wcześniejszego zabezpieczenia
  • Może pracować w dowolnej pozycji
  • Długa żywotność: > 100 000 h
  • Zaprojektowany zgodnie z normą IEC 61643-31:2018
  • Doskonale chroni instalacje fotowoltaiczne
