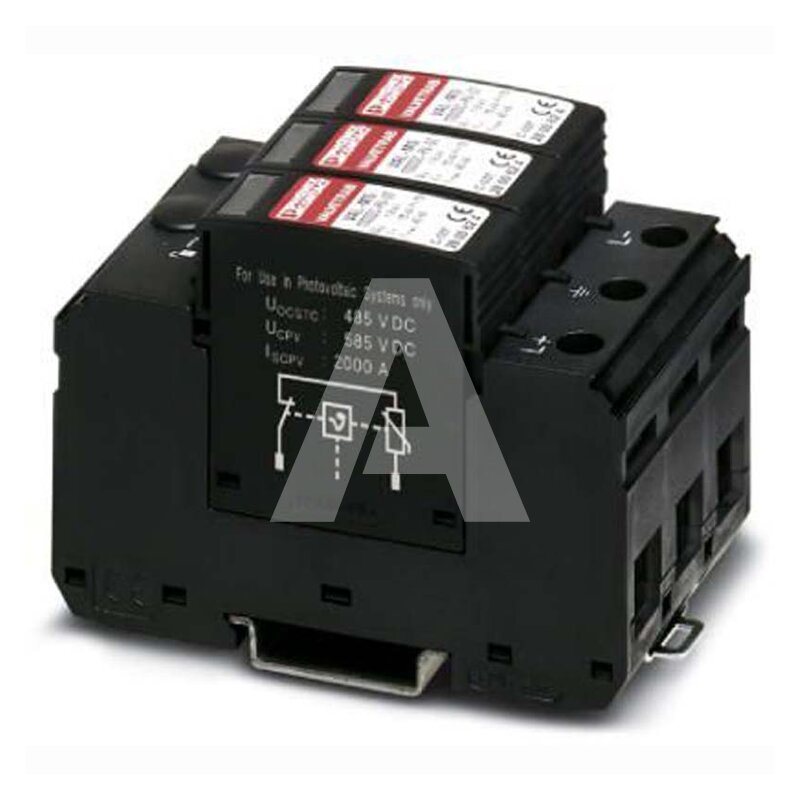

Ogranicznik przepięć 1000 V DC typ 2, 2800628

Symbol produktu: PC-28006280000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent PHOENIX CONTACT
Kod producenta 2800628
Typ 2
Liczba przewodów (bez uziemienia) 2
Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA] 15
Maksymalny prąd wyładowczy (8/20) [kA] 40
Znamionowy prąd obciążenia IL [A] 80
Znamionowe napięcie DC [V] 1170
Najwyższe napięcie trwałej pracy DC [V] 1170
Maksymalne napięcie instalacji fotowoltaicznej [V] 1170
Poziom ochrony [kV] 3,7
Wytrzymałość zwarciowa (Isccr) [kA] 50
Sposób montażu Szyna montażowa DIN TH-35 mm
Rozmiar 3 moduły
Maksymalny przekrój przewodu (jedno-/wielodrutowego) [mm²] 10
Ze stykiem do zdalnej sygnalizacji Nie
Sygnalizacja zadziałania na urządzeniu Optyczny
Typ 1 Nie
Typ 2 Tak
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX Certyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Rozwiń listę atrybutów

Ogranicznik przepięć, model 2800628.

Ogranicznik przepięć DC typu T2 do dedykowany do instalacji fotowoltaicznej, przeznaczony do jej ochrony przed przepięciami. Ogranicznik przepięć dla 2-biegunowych izolowanych i uziemionych systemów napięcia stałego 1000 V DC.

Cechy:

  • Montaż: na szynę DIN TH-35
  • Materiał obudowy: poliamid PA 6.6, (klasa palności UL94 V-0)
  • Przekrój przewodów (drut, linka): 10 mm²
  • Poziom ochrony: 3,7 KV
  • Połączenie SPD: typ Y
  • Liczba przewodów (bez uziemienia): 2
  • Najwyższe napięcie trwałe: 1170 V DC
  • Stopień ochrony: IP20
  • Temperatura pracy: od -40°C do 80°C
  • Optyczna sygnalizacja zadziałania
  • 3-biegunowa podstawka
  • Trzy wtykowe elementy ochronne z kontrolą termiczną, wskaźnik stanu na każdym wtyku

Zalety:

  • Optymalna ochrona prostownika dzięki niskiemu poziomowi ochrony
  • Celowa wymiana uszkodzonych wtyków dzięki optycznemu wskaźnikowi stanu
  • Zabezpieczenie przed omyłkowym wtykaniem przez kodowane wtyki i podstawki
  • Łatwa wymiana dzięki ogranicznikom wtykowym
  • Może pracować w dowolnej pozycji
  • Pewny styk dzięki wbudowanemu ryglowi obrotowemu
  • Większe bezpieczeństwo dzięki zastosowaniu normy EN 50539-11
  • Doskonale chroni instalacje fotowoltaiczne
