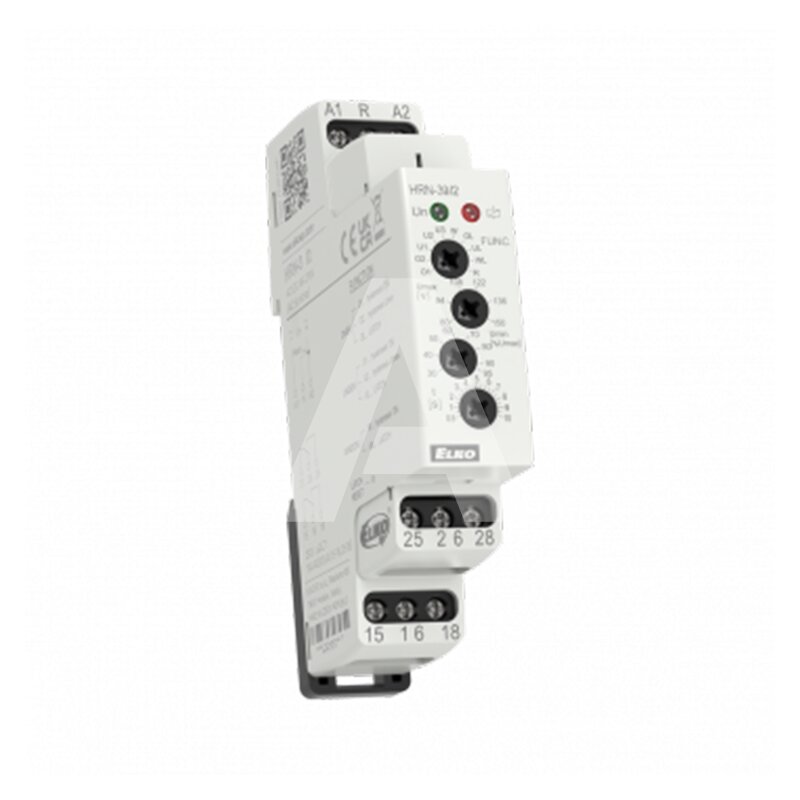

Wielofunkcyjny przekaźnik monitorujący napięcie, 24-150 V AC/DC (AC 50-60 Hz), 2X16 A, HRN-39/2

Symbol produktu: ELK-8595188184939
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 21

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ELKO Ep
Kod producenta 8595188184939
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] 24..150
Rodzaj napięcia AC/DC
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] 24..150
Znamionowe napięcie sterowania Us dla DC [V] 24..150
Napięcie znamionowe [V] 250
Zakres napięcia wejściowego [V] 24..150
Zakres pomiarowy napięcia [V] 24..150
Rodzaj napięcia sterowania AC/DC
Prąd znamionowy [A] 16
Maksymalny prąd załączania [A] 16
Detekcja zaniku fazy Nie
Funkcja kasowania Tak
Funkcja kontroli podnapięciowej Tak
Kontrola kolejności faz Nie
Liczba styków zwiernych 2
Liczba styków przełącznych 2
Szerokość wyrażona liczbą modułów 1
Konfiguracja styków SPDT
Szerokość [mm] 17,6
Wysokość [mm] 90
Głębokość [mm] 64
Materiał styku AgNi
Sposób montażu DIN
Czas reakcji [s] 0,5..10
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s] 0,5
Pobór mocy VA (50 Hz)/W 0,65W
Wyświetlacz LCD Nie
Wskaźnik pracy Tak
Wielkość kontrolowana Spadek napięcia, wzrost napięcia
Źródło zasilania Zasilanie z obwodu nadzorowanego
Opcje Ustawiane opóźnienie, min/max napięcie, tryb wykrywania
Zakres zliczania/zakres kontrolowanej wielkości 24..150 AC/DC
Zewnętrzny przekładnik prądowy Nie
Zakres temperatury pracy [°C] -20..55
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Rozwiń listę atrybutów

Wielofunkcyjny przekaźnik monitorujący napięcie AC/DC, model HRN-39/2.

Przekaźnik nadzoru napięcia w sieciach jednofazowych to urządzenie przeznaczone do monitorowania napięcia w instalacjach elektrycznych. Pozwala na kontrolę zarówno dolnych (Umin), jak i górnych (Umaks) progów napięcia, co umożliwia ochronę podłączonych urządzeń przed niepożądanymi wahaniami napięcia. Jest wyposażony w regulowane opóźnienie, które eliminuje krótkotrwałe zmiany napięcia, zapewniając stabilną pracę systemu. Dzięki kompaktowej budowie jest łatwy w montażu na szynie DIN, co ułatwia integrację z istniejącymi instalacjami.

Cechy:

  • Wymiary: 90x17,6x64 mm
  • Montaż: na szynę DIN
  • Napięcie zasilania i nadzoru: od 24 do 150 V AC/DC (AC 50-60 Hz)
  • Typ kontaktu: 2× przełączny (2x16 A)
  • Temperatura pracy: od -20°C do 55 °C
  • Stopień ochrony: IP40 od strony panelu przedniego / IP20 zaciski
  • Funkcje:
    - monitorowanie wielkości napięcia AC lub DC w obwodach 1-fazowych
    - ciągła regulacja obu poziomów napięcia - dolny poziom Umin jest ustawiany jako % górnego poziomu Umax
    - Regulowane opóźnienie czasowe (w celu wyeliminowania krótkotrwałych spadków i skoków napięcia)
    - pomiar rzeczywistej wartości skutecznej napięcia - TRUE RMS
    - zasilanie z monitorowanego napięcia

Zalety:

  • Precyzyjna kontrola napięcia w sieciach jednofazowych
  • Szeroki zakres regulacji parametrów
  • Prosta instalacja i obsługa
  • Wysoka niezawodność i trwałość
  • Kompaktowa budowa
  • Zgodność z normami: EN 60255-1, EN 60255-26, EN 60255-27
