Wnętrzowy przekładnik prądowy SN, 3,6 kV, ATN 17

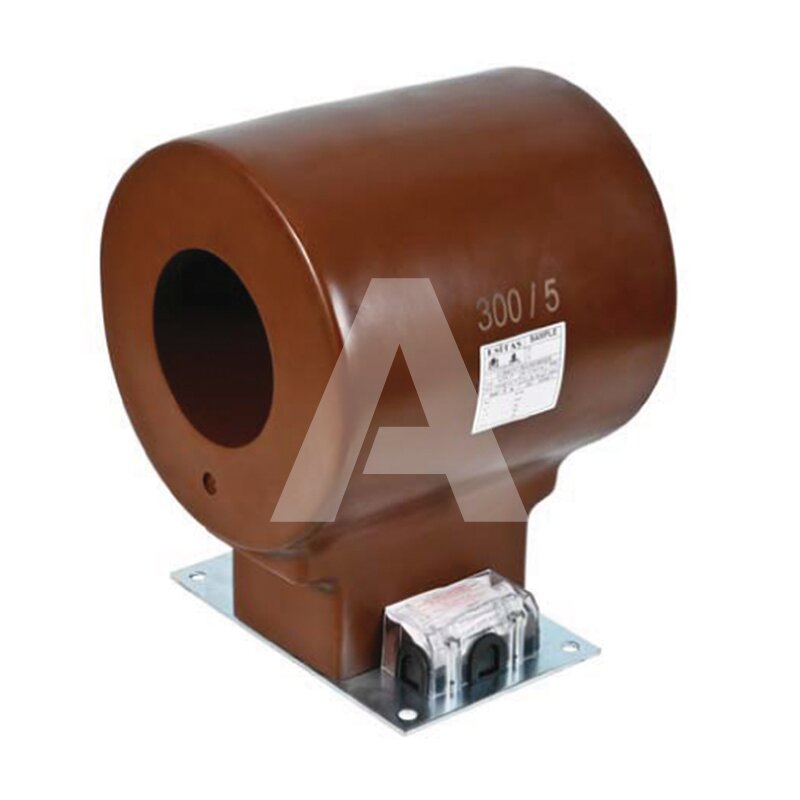

Wnętrzowy przekładnik prądowy SN, model ATN 17.

Wnętrzowy przekładnik prądowy średniego napięcia to urządzenie elektroenergetyczne przeznaczone do pracy w sieciach od 1 kV do 60 kV. Działa jak transformator, zmniejszając prąd pierwotny na wartości wtórne z zachowaniem klasy dokładności producenta. Współpracuje z układami zabezpieczeniowymi i aparaturą pomiarową, taką jak liczniki czy analizatory energii. Przekładniki wnętrzowe są przeznaczone do instalacji w pomieszczeniach zamkniętych, np. w rozdzielniach czy stacjach transformatorowych. Ich kompaktowe wymiary pozwalają na montaż w miejscach o ograniczonej przestrzeni. Produkowane na zamówienie, posiadają wygrawerowaną przekładnię prądową na obudowie.

Cechy:

• Napięcie znamionowe: 3,6 kV
• Znamionowy prąd pierwotny: od 800 do 4000 A
• Znamionowy prąd wtórny: od 1 do 5 A
• Klasy dokładności: 0,2 - 0,2 S - 0,5 - 0,5 S - 1 - 3 - 5 zgodnie z PN-EN 61869-2
• Klasy zabezpieczeniowe: 5P - 10P; CI: PX zgodnie z PN-EN 61869-2
• Zastosowanie: wnętrzowe
• Temperatura pracy: od -25°C do 40°C

Zalety:

• Standard zgodny z wymaganiami klienta
• Dedykowane do zasilania przyrządów pomiarowych oraz obwodów zabezpieczeniowych urządzeń elektroenergetycznych w sieciach SN
• Kompaktowe wymiary
• Wysoka amplituda pracy
• Odporność na zanieczyszczenia
• Zgodność z normą PN-EN 61869-2
