Rama przeprowadzająca KEL-E1, 42261 - render

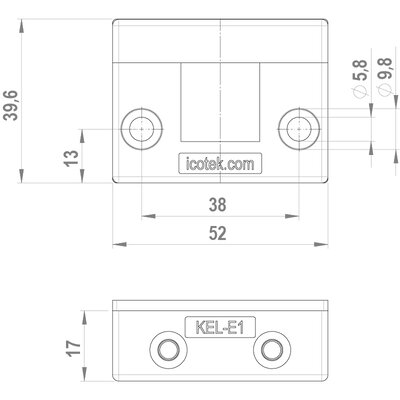

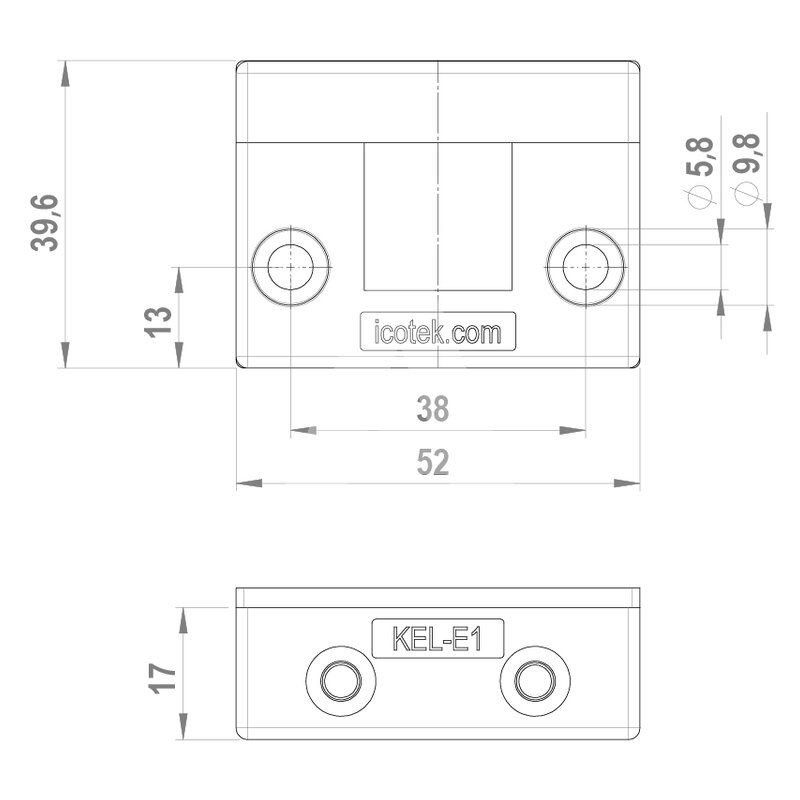

Rama przeprowadzająca KEL-E1, 42261 - rysunek techniczny

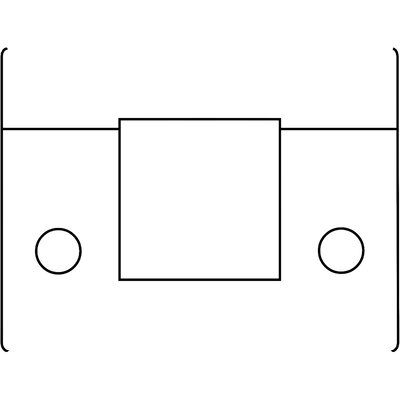

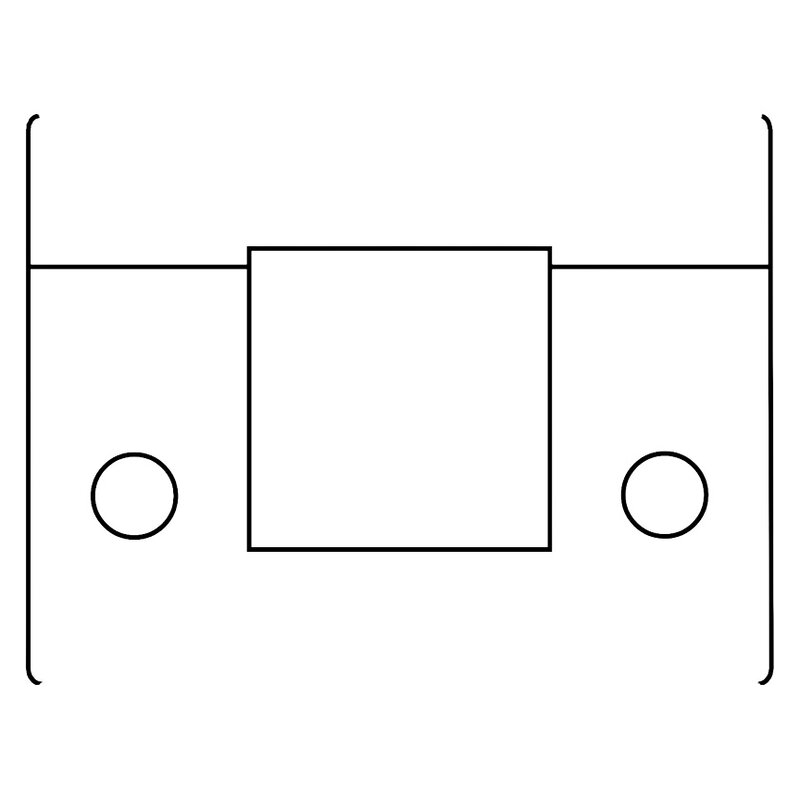

Rama przeprowadzająca KEL-E1, 42261 - rysunek

Rama przeprowadzająca KEL-E1, 42261

Symbol produktu: IC-42261000000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 22

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ICOTEK
Kod producenta 42261
Typ KEL-E1
Seria KEL
Typ produktu Rama przepustowa
Kształt Prostokątny
Długość [mm] 52
Szerokość [mm] 39
Wysokość montażu [mm] 17
Otwór montażowy [mm] 21x27
Liczba otworów na śruby 2
Średnica otworów na śruby [mm] 5,8
Materiał śruby Stal ocynkowana galwanicznie
Liczba modułów uszczelniających 1xKT mały
Maksymalna liczba kabli 4
Maksymalna średnica kabla [mm] 17
Maksymalna średnica kabla z wtyczką [mm] 17
Hygienic Design Hygienic design oznacza, że produkt jest zaprojektowany i wykonany w taki sposób i z takich materiałów, które zapobiegają gromadzeniu się zabrudzeń, a jednocześnie są łatwe w czyszczeniu. Stosuje się je w branżach wymagających wysokich standardów higieny, takich jak przemysł spożywczy i farmaceutyczny. Spełnia normy EHEDG i 3-A Sanitary Standards. Nie
Zakres temperatury [°C] -40..140
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP54
Materiał Poliamid (PA)
Sposób montażu Śrubowy
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Bezhalogenowe Produkty bezhalogenowe to wyroby, które nie zawierają związków pochodzących z pierwiastków takich jak jod, chrom, fluor czy brom. W przypadku spalania, takie wyroby nie emitują toksycznych i korozyjnych gazów. Tak
Ilość sztuk w opakowaniu 10
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Rama przeprowadzająca KEL-E1, 42261

Rama przeprowadzająca KEL-E1 to kompaktowy element do wykonywania przejść kablowych w obudowach i panelach. Współpracuje z jednym małym modułem uszczelniającym KT i umożliwia przeprowadzenie maksymalnie 4 kabli, zależnie od zastosowanego modułu. Obudowa z poliamidu jest przeznaczona do montażu śrubowego.

Cechy:

  • Rama przepustowa o kształcie prostokątnym
  • Wymiary: 52 × 39 mm; wysokość montażu: 17 mm
  • Otwór montażowy: 21 × 27 mm; 2 otwory na śruby o średnicy 5,8 mm
  • Miejsce na 1 mały moduł KT; maksymalnie 4 kable o średnicy do 17 mm
  • Materiał: poliamid (PA); mocowanie śrubowe
  • Temperatura pracy: od -40 do 140 °C; stopień ochrony: IP54
  • Klasa palności UL94 V0; certyfikat UL; bezhalogenowa; zgodność RoHS

Zalety:

  • Niewielkie wymiary ułatwiają zastosowanie w ograniczonej przestrzeni montażowej
  • Umożliwia uporządkowanie kilku przewodów w jednym przejściu
  • Współpraca z małym modułem KT pozwala dobrać układ przepustu do okablowania
  • Mocowanie śrubowe zapewnia stabilne osadzenie ramy w panelu
