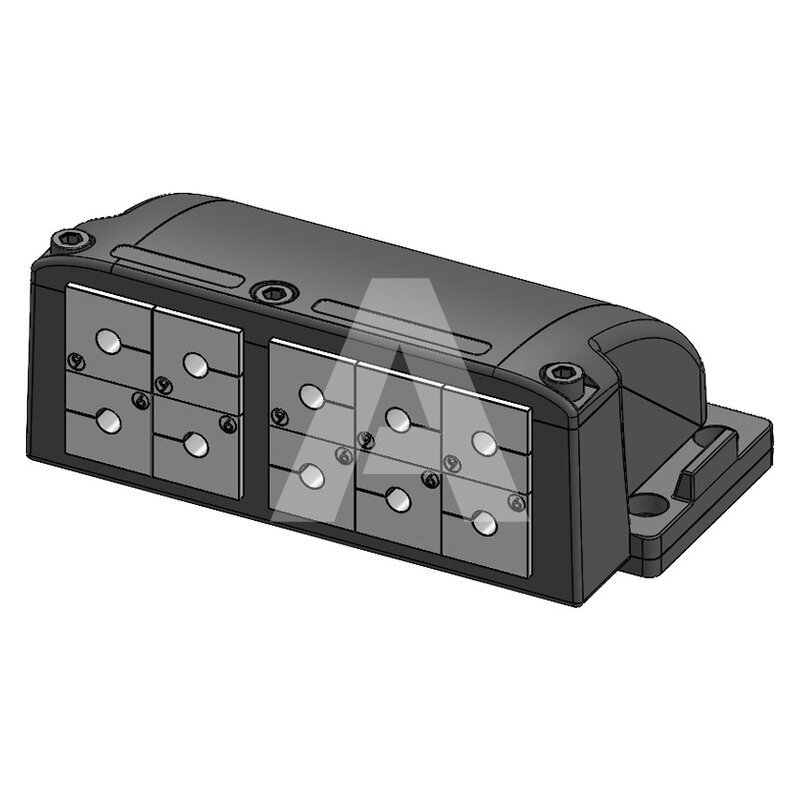

Rama dzielona kołnierzowa KEL-FG-ER-A10, 42340 - render

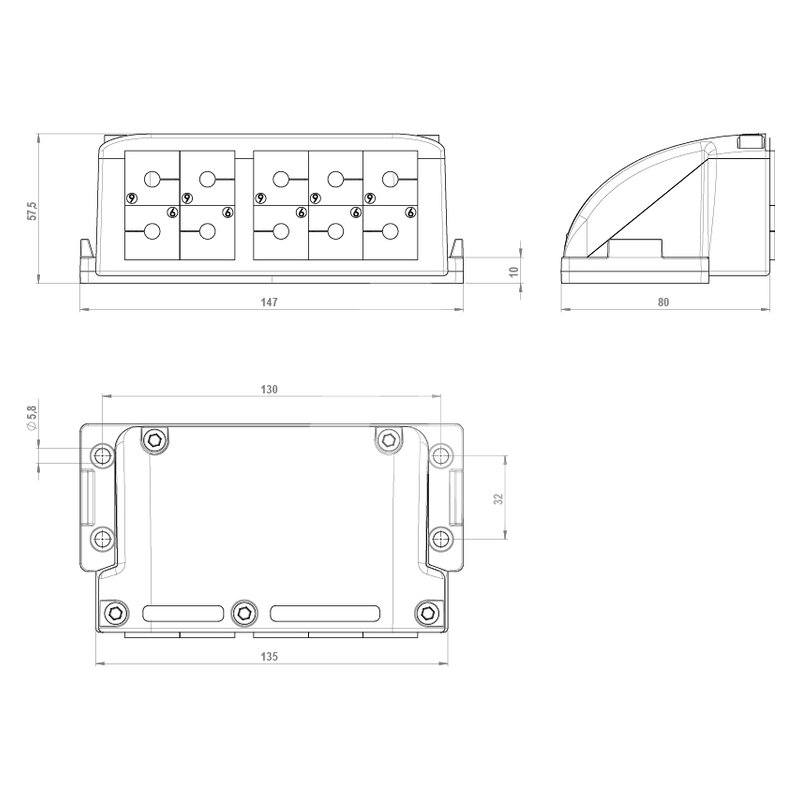

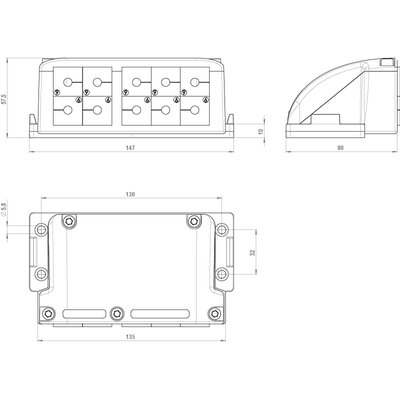

Rama dzielona kołnierzowa KEL-FG-ER-A10, 42340 - rysunek techniczny

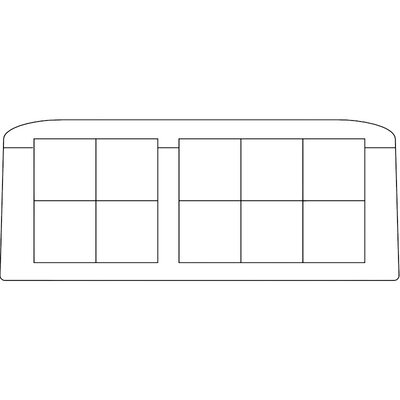

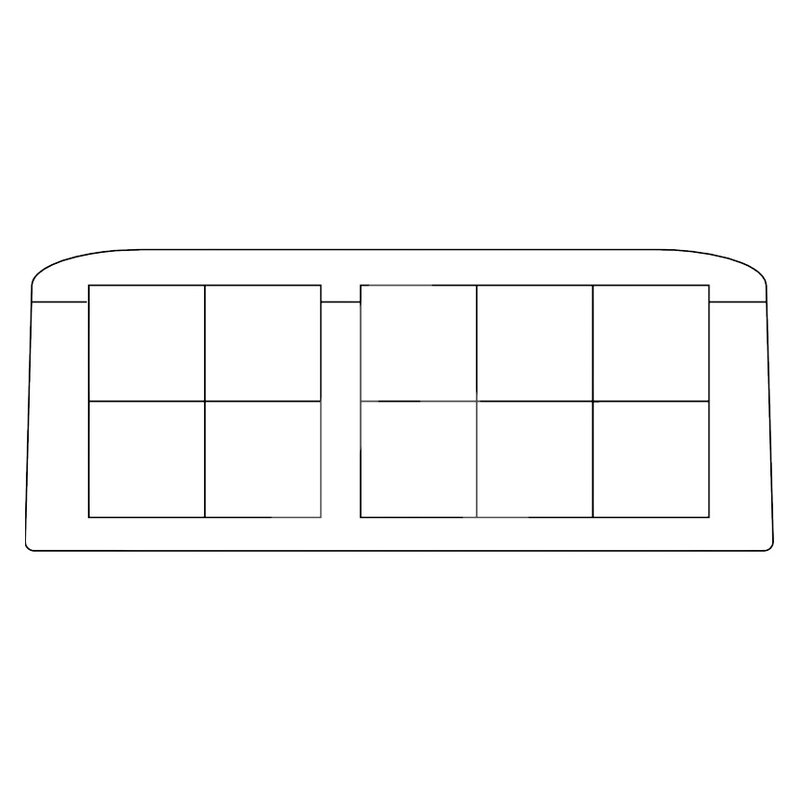

Rama dzielona kołnierzowa KEL-FG-ER-A10, 42340 - rysunek

Rama dzielona kołnierzowa KEL-FG-ER-A10, 42340

Symbol produktu: IC-42340000000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 22

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ICOTEK
Kod producenta 42340
Typ KEL-FG-ER
Seria KEL
Typ produktu Rama kołnierzowa
Kształt Prostokątny
Długość [mm] 147
Szerokość [mm] 80
Wysokość montażu [mm] 57,5
Otwór montażowy [mm] 112x36
Liczba otworów na śruby 4
Średnica otworów na śruby [mm] 5,5
Materiał śruby Stal ocynkowana galwanicznie
Liczba modułów uszczelniających 10xKT mały
Maksymalna liczba kabli 10
Maksymalna średnica kabla [mm] 16
Maksymalna średnica kabla z wtyczką [mm] 16
Hygienic Design Hygienic design oznacza, że produkt jest zaprojektowany i wykonany w taki sposób i z takich materiałów, które zapobiegają gromadzeniu się zabrudzeń, a jednocześnie są łatwe w czyszczeniu. Stosuje się je w branżach wymagających wysokich standardów higieny, takich jak przemysł spożywczy i farmaceutyczny. Spełnia normy EHEDG i 3-A Sanitary Standards. Nie
Zakres temperatury [°C] -40..90
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP54_ IP55_ IP64_ IP65
Materiał Poliamid (PA)
Sposób montażu Śrubowy
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Bezhalogenowe Produkty bezhalogenowe to wyroby, które nie zawierają związków pochodzących z pierwiastków takich jak jod, chrom, fluor czy brom. W przypadku spalania, takie wyroby nie emitują toksycznych i korozyjnych gazów. Tak
Ilość sztuk w opakowaniu 1
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Rama dzielona kołnierzowa KEL-FG-ER-A10, 42340

Rama dzielona kołnierzowa KEL-FG-ER-A10 służy do przeprowadzania kabli przez ściany obudów i paneli z użyciem dzielonych modułów uszczelniających. Konstrukcja z poliamidu umożliwia umieszczenie do 10 przewodów w jednym przejściu kablowym, zależnie od zastosowanych modułów KT. Kołnierzowa budowa i mocowanie śrubowe ułatwiają dopasowanie przepustu do przygotowanego otworu montażowego.

Cechy:

  • Rama kołnierzowa o kształcie prostokątnym
  • Wymiary: 147 × 80 mm; wysokość montażu: 57,5 mm
  • Otwór montażowy: 112 × 36 mm; 4 otwory na śruby o średnicy 5,5 mm
  • Miejsce na 10 małych modułów KT; maksymalnie 10 kabli o średnicy do 16 mm
  • Materiał: poliamid (PA); mocowanie śrubowe
  • Temperatura pracy: od -40 do 90 °C; stopnie ochrony: IP54, IP55, IP64, IP65
  • Klasa palności UL94 V0; bezhalogenowa; zgodność RoHS

Zalety:

  • Umożliwia uporządkowane przeprowadzenie wielu przewodów przez jeden otwór w obudowie
  • Dzielone moduły uszczelniające pozwalają dostosować konfigurację przepustu do przewodów
  • Konstrukcja kołnierzowa ułatwia montaż w przewidzianym otworze panelu
  • Mocowanie śrubowe pozwala stabilnie osadzić ramę
