Rama przepustowa KEL-ER 24, na 2 moduły KT małe i 2 moduły KT duże, czarna, 48244

Symbol produktu: IC-48244000000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 22

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ICOTEK
Kod producenta 48244
Typ KEL-ER 24
Seria KEL
Typ produktu Rama przepustowa
Kształt Prostokątny
Długość [mm] 147
Szerokość [mm] 58
Głębokość [mm] 17
Liczba otworów na śruby 4
Średnica otworów na śruby [mm] 5,8
Materiał śruby Stal ocynkowana
Liczba modułów uszczelniających 2xKT mały
2xKT duży
Maksymalna liczba przewodów 4
Maksymalna średnica przewodu [mm] 35
Zakres temperatury [°C] -40..140
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP65
Materiał Poliamid (PA)
Kolor Czarny
Sposób montażu Śrubowy
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Bezhalogenowe ⓘProdukty bezhalogenowe to wyroby, które nie zawierają związków pochodzących z pierwiastków takich jak jod, chrom, fluor czy brom. W przypadku spalania, takie wyroby nie emitują toksycznych i korozyjnych gazów. Tak
Ilość sztuk w opakowaniu 10
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

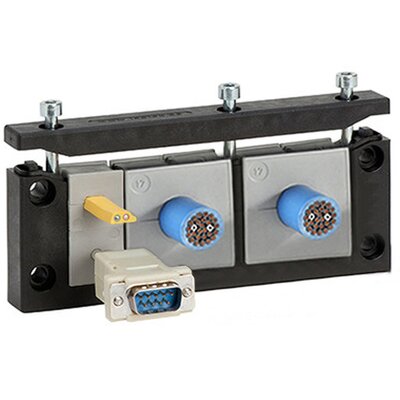

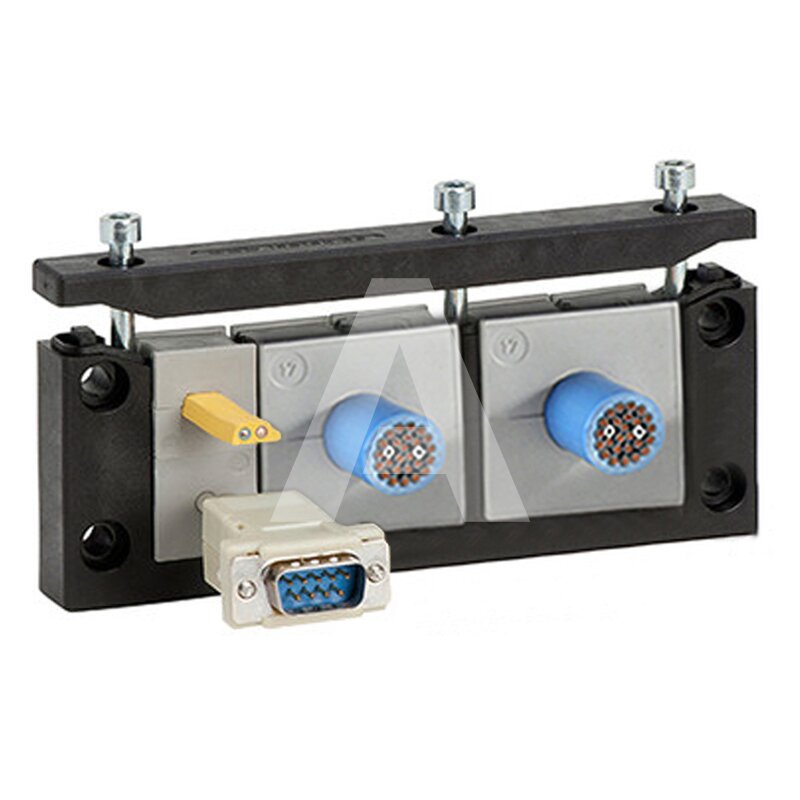

Rama przepustowa typu KEL-ER 24, model 48244. Wykonana z poliamidu (PA), kolor: czarny, śruby stalowe ocynkowane. W jednej ramie można zamontować 2 małe moduły KT i 2 duże moduły KT. Dzielone przepusty kablowe do przeprowadzania prefabrykowanych przewodów zapewniające klasę ochrony IP65. Przepust umożliwia przeprowadzenie, uszczelnienie oraz zamocowanie kabli o średnicach 1 do 16 mm (KT 1 - 15) i 16 do 35 mm (KT 16 - 34). Nowy system jest znacznie łatwiejszy w montażu, dlatego, że moduły uszczelniające umieszczane są w jednej części przepustu. Ramy KEL-ER dopasowane są do rozmiarów wycięć pod 10-polowe złącza przemysłowe.

Zalety:

  • Zachowanie gwarancji prefabrykowanych kabli
  • Mocowanie przewodów zgodne z normą EN 62444
  • Bardzo proste i szybkie modyfikacje przepustu
  • Duża gęstość upakowania przewodów
  • Odporność na wstrząsy
