Rama przepustowa MIS, na 2 moduły KT małe, z przyłączem, M25, bez złącza, V2A, 55501.200

Symbol produktu: IC-55501-200-0000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ICOTEK
Kod producenta 55501.200
Typ MIS-E3
Seria MIS-E3
Typ produktu Rama przepustowa ze złączem i dławikiem

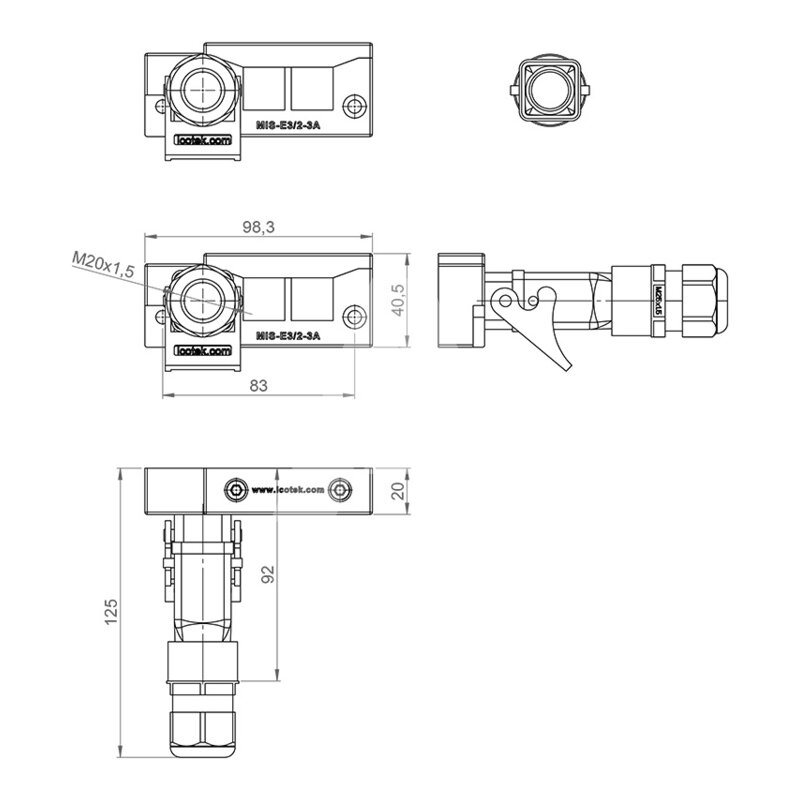

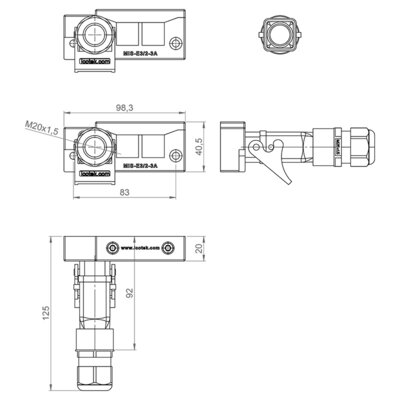

Długość [mm] 98
Szerokość [mm] 40,5
Głębokość [mm] 20
Wysokość montażu [mm] 119
Otwór montażowy [mm] 65×24
Liczba otworów na śruby 2
Średnica otworów na śruby [mm] 5,8
Materiał śruby Stal nierdzewna (V2A)
Liczba modułów uszczelniających 2xKT mały
Maksymalna liczba przewodów 4
Maksymalna średnica przewodu [mm] 15
Maksymalna średnica przewodu z wtyczką [mm] 15
Grupa i rozmiar złącza M25x1,5
Rozmiar gwintu dławnicy M25
Przekrój przewodu [mm²] 13..18
Zakres temperatury [°C] -40..120
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP54, IP55, IP64, IP65
Materiał Poliamid (PA)
Sposób montażu Śrubowy
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Bezhalogenowe Produkty bezhalogenowe to wyroby, które nie zawierają związków pochodzących z pierwiastków takich jak jod, chrom, fluor czy brom. W przypadku spalania, takie wyroby nie emitują toksycznych i korozyjnych gazów. Tak
Ilość sztuk w opakowaniu 5
Rozwiń listę atrybutów

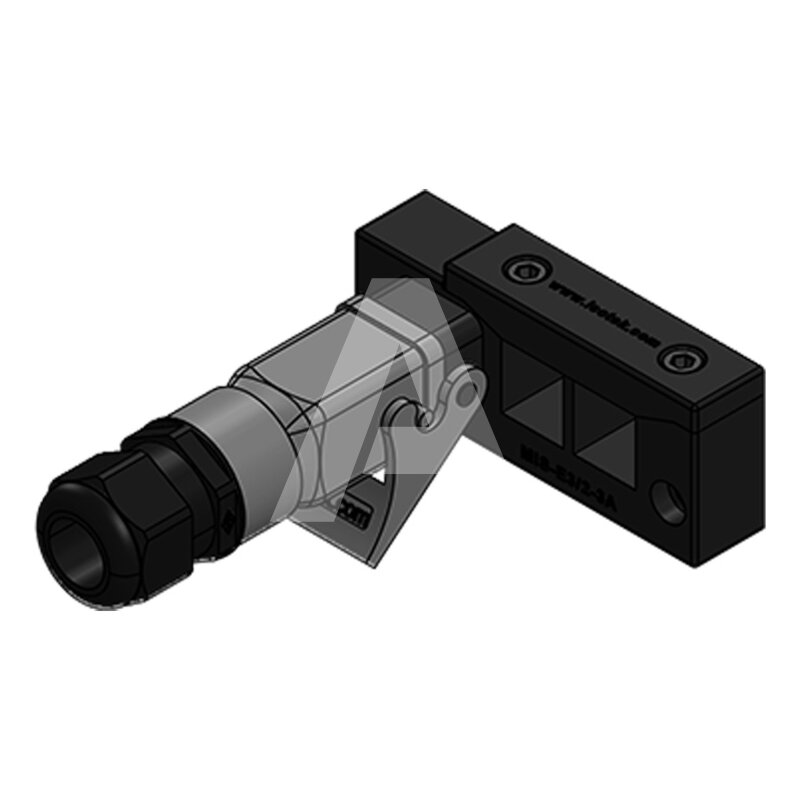

Rama przepustowa MIS, model 55501.200.

Rama przepustowa MIS to dzielony system przeprowadzania kabli dla przewodów z i bez złączy, kompatybilna ze złączami przemysłowymi 3A i 4A. Umożliwia prowadzenie, uszczelnianie i zabezpieczanie kabli o średnicy 1–15 mm zgodnie z normą EN 62444. System składa się z ramy, pokrywy, śrub, elementu blokującego oraz dławnic w wersji M25 (kable 13–18 mm). Oprócz złącza można też zamontować w ramie 2 przepusty KT małe. Przepusty kablowe montuje się w ramie, a pokrywę przykręca po zakończeniu instalacji. Wtyczki są zabezpieczane zintegrowanym elementem blokującym, a niewykorzystane połączenia można osłonić osłoną ochronną dostępną osobno. MIS oszczędza miejsce, eliminując konieczność dodatkowych wycięć i jest zgodny z normami CE oraz kompatybilny z wkładkami wielu producentów. Model pusty, bez dołączonego złącza.

Cechy:

  • Wymiary: 98x40,5x20 mm
  • Rodzaj złącza: pusty - bez dołączonego złącza
  • Materiał: poliamid (PA)
  • Montaż: śrubowy
  • Śruby: 2 (stal nierdzewna V2A)
  • Ilość modułów: 2xKT mały
  • Maksymalna liczba przewodów: 4
  • Maksymalna średnica przewodu: 15 mm
  • Dławnica: M25x1,5 (przewód od 13 do 18 mm)
  • Stopień ochrony: do IP65
  • Zakres temperatury pracy: od -40°C do 120°C

Zalety:

  • Oszczędność miejsca dzięki różnorodnym kombinacjom złączy przemysłowych i rozwiązań ramowych
  • Zachowanie gwarancji prefabrykowanych kabli
  • Złącza 3A / 4A oraz kable mogą być łączone w jednej ramce
  • Wysoka stabilność, odporność na wibracje
  • Kompatybilność z wieloma producentami wkładek
  • Odporność na promieniowanie UV
  • Nie zawiera halogenu i silikonu
  • Odciążenie kabla zgodnie z normą EN 62444
