Rama przepustowa MIS, na 2 moduły KT małe, z przyłączem, M25, złącze Han 3A+PE, 55503
Zapytaj o produkt
Zapytaj o produkt
| Producent | ICOTEK |
| Kod producenta | 55503 |
| Typ | MIS-E3 |
| Seria | MIS-E3 |
| Typ produktu | Rama przepustowa ze złączem i dławikiem |
| Długość [mm] | 98 |
| Szerokość [mm] | 40,5 |
| Głębokość [mm] | 20 |
| Wysokość montażu [mm] | 119 |
| Otwór montażowy [mm] | 65x24 |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby [mm] | 5,8 |
| Materiał śruby | Stal ocynkowana |
| Liczba modułów uszczelniających | 2xKT mały |
| Maksymalna liczba przewodów | 4 |
| Maksymalna średnica przewodu [mm] | 15 |
| Maksymalna średnica przewodu z wtyczką [mm] | 15 |
| Grupa i rozmiar złącza | M25x1,5 |
| Rozmiar gwintu dławnicy | M25 |
| Przekrój przewodu [mm²] | 13..18 |
| Zakres temperatury [°C] | -40..120 |
| Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP54, IP55, IP64, IP65 |
| Materiał | Poliamid (PA) |
| Sposób montażu | Śrubowy |
| Bezhalogenowe ⓘProdukty bezhalogenowe to wyroby, które nie zawierają związków pochodzących z pierwiastków takich jak jod, chrom, fluor czy brom. W przypadku spalania, takie wyroby nie emitują toksycznych i korozyjnych gazów. | Tak |
| Ilość sztuk w opakowaniu | 5 |

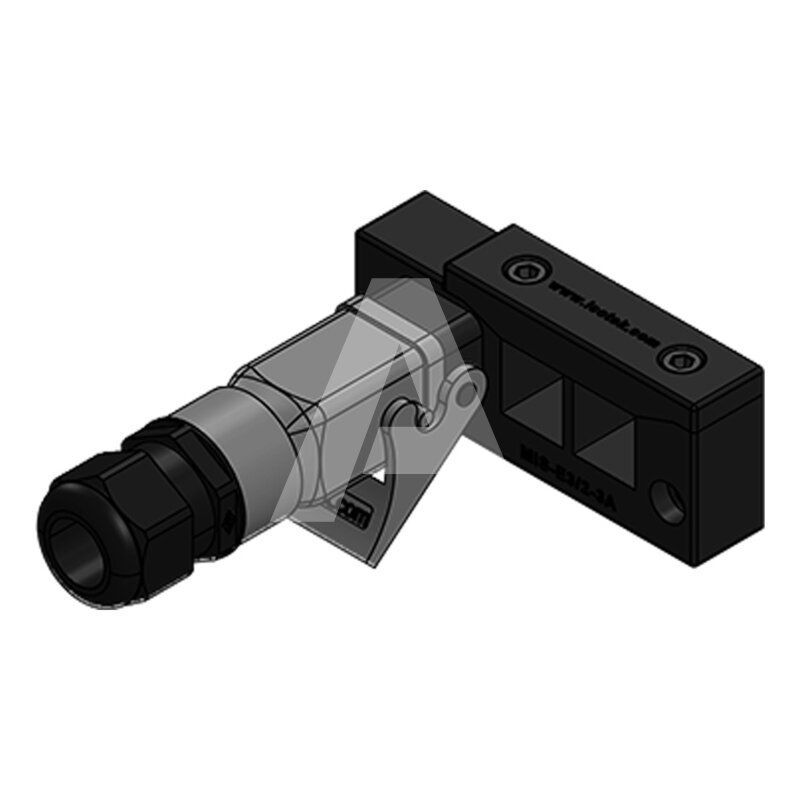

Rama przepustowa MIS, model 55503.
Rama przepustowa MIS to dzielony system przeprowadzania kabli dla przewodów z i bez złączy, kompatybilna ze złączami przemysłowymi 3A i 4A. Umożliwia prowadzenie, uszczelnianie i zabezpieczanie kabli o średnicy 1–15 mm zgodnie z normą EN 62444. System składa się z ramy, pokrywy, śrub, elementu blokującego oraz dławnic w wersji M25 (kable 13–18 mm). Oprócz złącza można też zamontować w ramie 2 przepusty KT małe. Przepusty kablowe montuje się w ramie, a pokrywę przykręca po zakończeniu instalacji. Wtyczki są zabezpieczane zintegrowanym elementem blokującym, a niewykorzystane połączenia można osłonić osłoną ochronną dostępną osobno. MIS oszczędza miejsce, eliminując konieczność dodatkowych wycięć i jest zgodny z normami CE oraz kompatybilny z wkładkami wielu producentów. Model ze złączem HAN 3A+PE.
Cechy:
- Wymiary: 98x40,5x20 mm
- Rodzaj złącza: HAN 3A+PE
- Materiał: poliamid (PA)
- Montaż: śrubowy
- Śruby: 2 (stal ocynkowana)
- Ilość modułów: 2xKT mały
- Maksymalna liczba przewodów: 4
- Maksymalna średnica przewodu: 15 mm
- Dławnica: M25x1,5 (przewód od 13 do 18 mm)
- Stopień ochrony: do IP65
- Zakres temperatury pracy: od -40°C do 120°C
Zalety:
- Oszczędność miejsca dzięki różnorodnym kombinacjom złączy przemysłowych i rozwiązań ramowych
- Zachowanie gwarancji prefabrykowanych kabli
- Złącza 3A / 4A oraz kable mogą być łączone w jednej ramce
- Wysoka stabilność, odporność na wibracje i korozję
- Kompatybilność z wieloma producentami wkładek
- Odporność na promieniowanie UV
- Nie zawiera halogenu i silikonu
- Odciążenie kabla zgodnie z normą EN 62444
