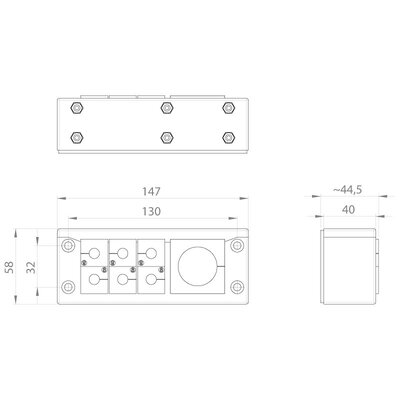

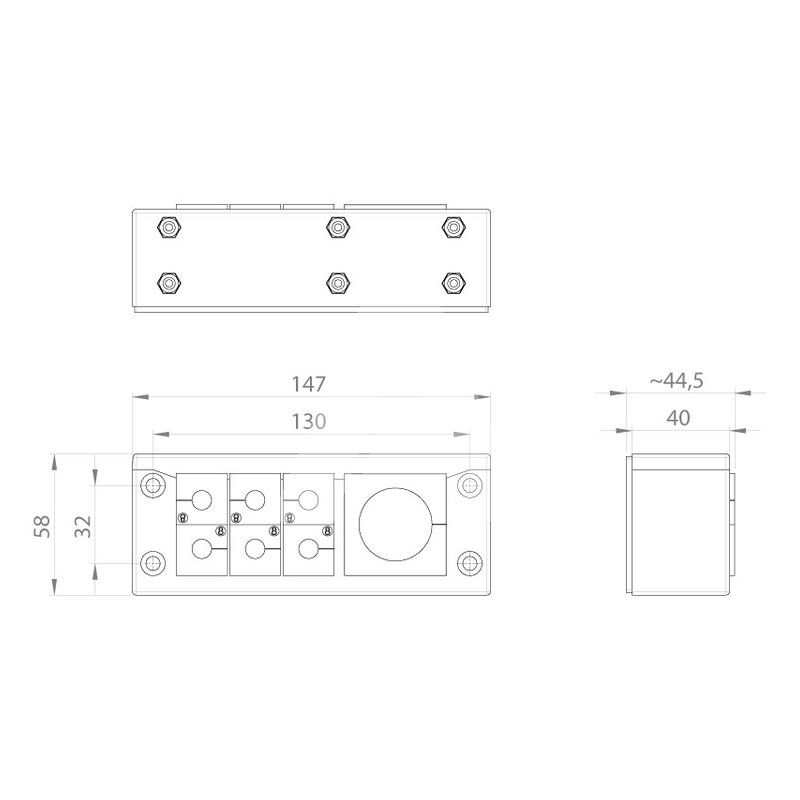

Rama przepustowa EMC 99411 - wymiary

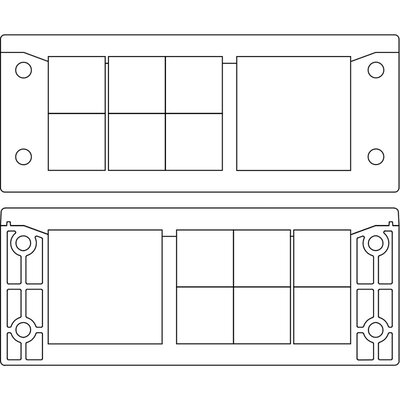

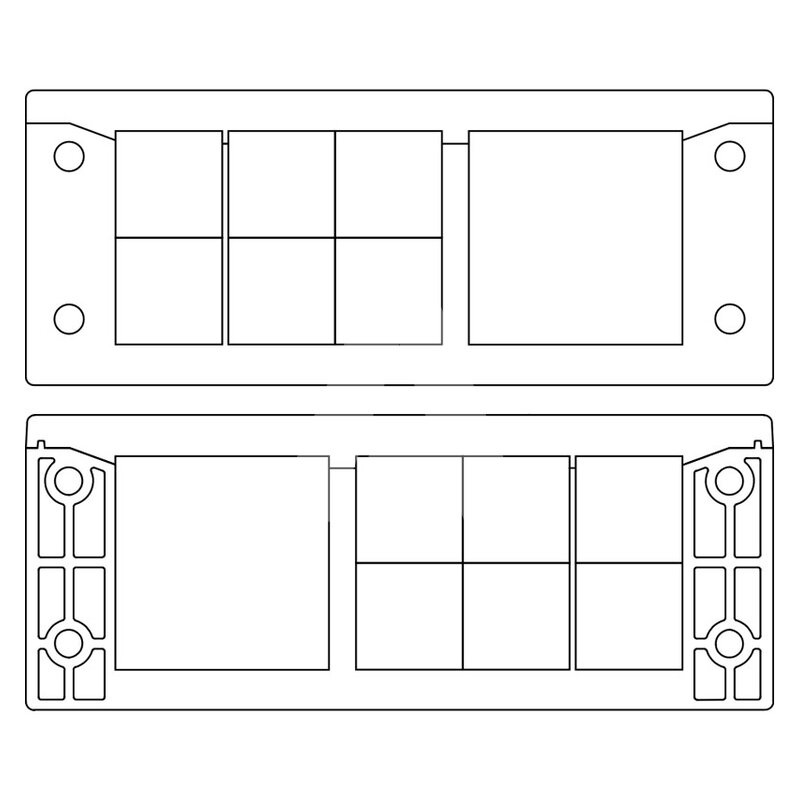

Rama przepustowa EMC 99411 - schemat
Rama przepustowa EMC 99411 - aplikacja

Rama przepustowa EMC-KEL-DS 24, na 6 modułów EMC-KT małych i 1 moduł EMC-KT duży, 99411

Symbol produktu: IC-99411000000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 22

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ICOTEK
Kod producenta 99411
Typ EMC-KEL-DS 24
Seria EMC-KEL
Typ produktu Rama przepustowa
Kształt Prostokątny
Długość [mm] 147
Szerokość [mm] 58
Głębokość [mm] 40
Liczba modułów uszczelniających 6xEMC-KT mały, 1xEMC-KT duży
Maksymalna liczba przewodów 7
Zakres temperatury [°C] -40..140
Hygienic Design ⓘHygienic design oznacza, że produkt jest zaprojektowany i wykonany w taki sposób i z takich materiałów, które zapobiegają gromadzeniu się zabrudzeń, a jednocześnie są łatwe w czyszczeniu. Stosuje się je w branżach wymagających wysokich standardów higieny, takich jak przemysł spożywczy i farmaceutyczny. Spełnia normy EHEDG i 3-A Sanitary Standards. Nie
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP54, IP55
Materiał Poliamid przewodzący
Sposób montażu Śrubowy
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Rama przepustowa typu EMC-KEL-DS 24, model 99411.

Wykonana z poliamidu przewodzącego, wymiary: 147x58x40 mm, przeznaczona na moduły: 6xEMC-KT mały, 1xEMC-KT duży. Dzięki przewodzącej powierzchni, zakłócenia w ekranach kabli w szafie sterowniczej mogą być łatwo rozpraszane. Zaburzenia związane z polem elektromagnetycznym są eliminowane przez zastosowanie metalu. System wprowadzania kabli jest łatwy w montażu. Przepusty kablowe są umieszczane w przegrodach i bezpiecznie mocowane do ramy podczas montażu.

Zalety:

  • Zarówno zakłócenia przewodzone, jak i przenoszone przez pole elektromagnetyczne mogą być niezawodnie odprowadzane
  • Powierzchnia odporna na zarysowania
  • Kontakt z ekranem kabla w zakresie 360°
  • Przepusty EMC wykonane w całości z przewodzącego elastomeru
  • Duża gęstość upakowania kabli
  • Bardzo dobre wartości rozpraszania ciepła
  • Odporność na wibracje
  • Bardzo dobry efekt ekranowania w odniesieniu do szczelności EMC
