Rama przepustowa EMC-KEL-DS 24, na 2 moduły EMC-KT małe i 2 moduły EMC-KT duże, 99412
Zapytaj o produkt
Zapytaj o produkt
| Producent | ICOTEK |
| Kod producenta | 99412 |
| Typ | EMC-KEL-DS 24 |
| Seria | EMC-KEL |
| Typ produktu | Rama przepustowa |
| Kształt | Prostokątny |

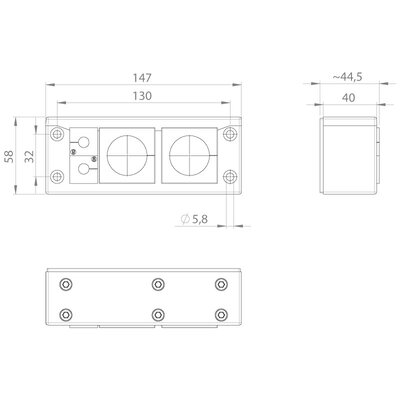

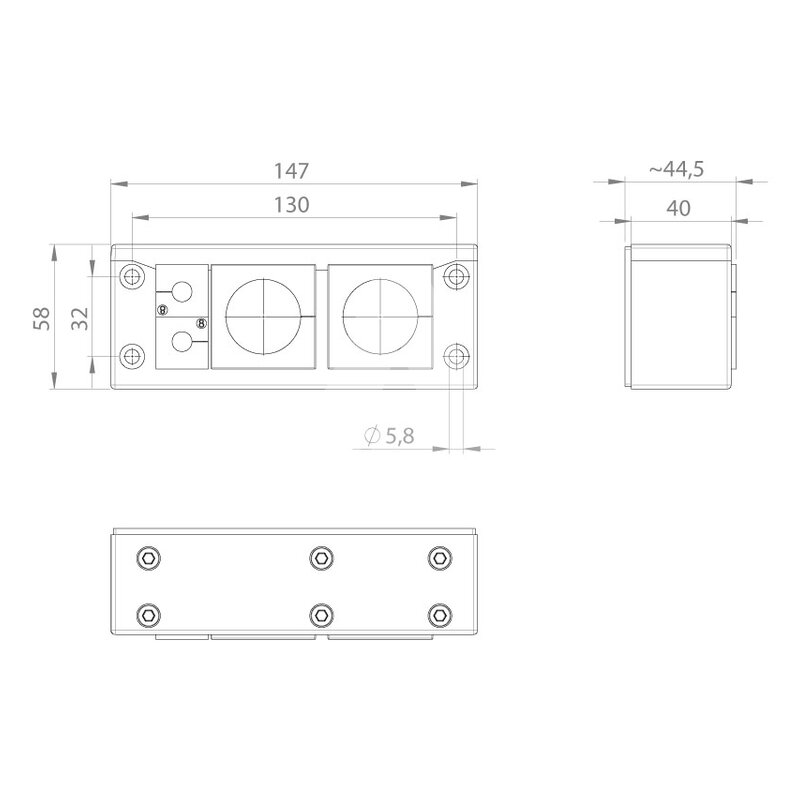

| Długość [mm] | 147 |
| Szerokość [mm] | 58 |
| Głębokość [mm] | 40 |

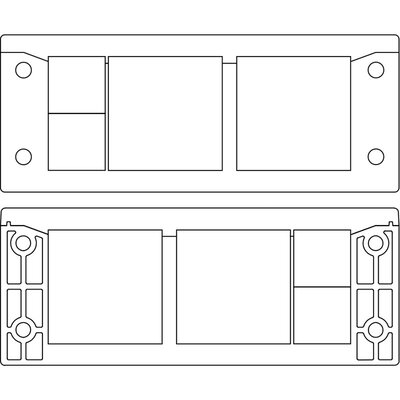

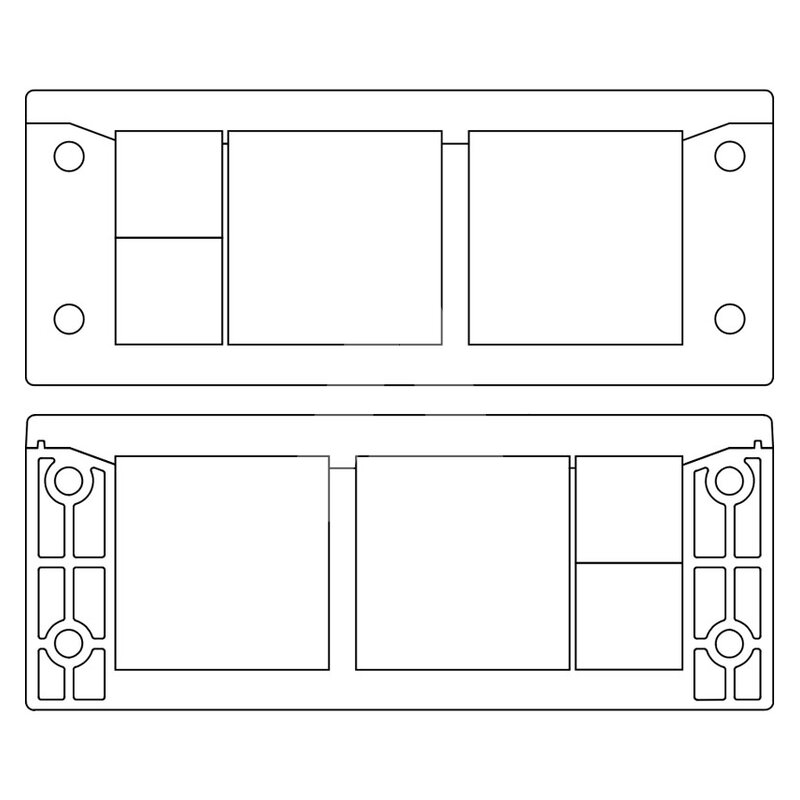

| Liczba modułów uszczelniających | 2xEMC-KT mały, 2xEMC-KT duży |
| Maksymalna liczba przewodów | 4 |
| Hygienic Design Hygienic design oznacza, że produkt jest zaprojektowany i wykonany w taki sposób i z takich materiałów, które zapobiegają gromadzeniu się zabrudzeń, a jednocześnie są łatwe w czyszczeniu. Stosuje się je w branżach wymagających wysokich standardów higieny, takich jak przemysł spożywczy i farmaceutyczny. Spełnia normy EHEDG i 3-A Sanitary Standards. | Nie |
| Zakres temperatury [°C] | -40..140 |
| Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP54, IP55 |
| Materiał | Poliamid przewodzący |
| Sposób montażu | Śrubowy |
| Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. | Tak |
| Jednostka sprzedażowa | Sztuki |

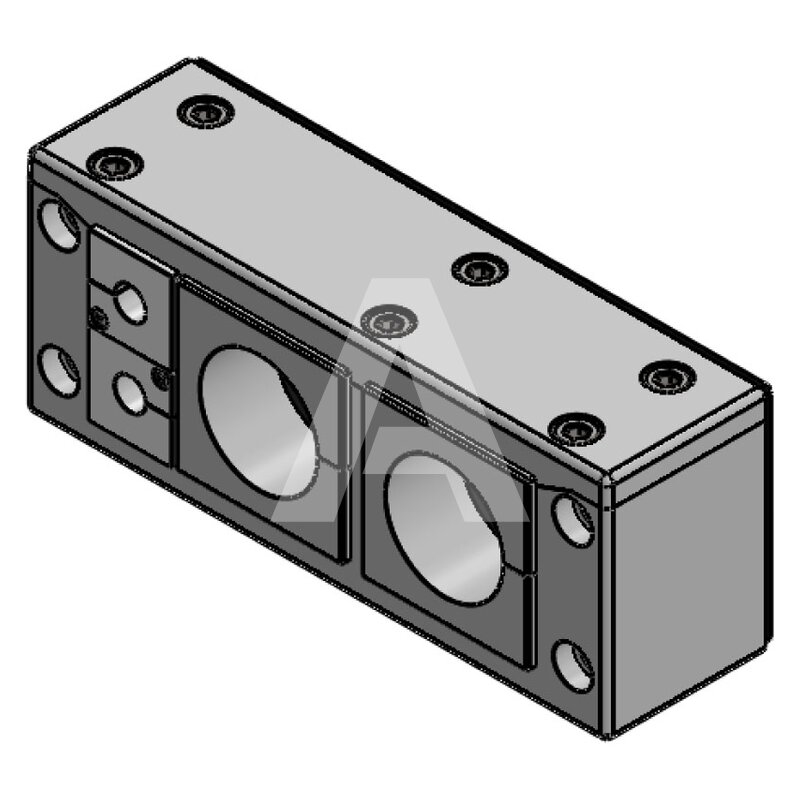

Rama przepustowa typu EMC-KEL-DS 24, model 99412.
Wykonana z poliamidu przewodzącego, wymiary: 147x58x40 mm, przeznaczona na moduły: 2xEMC-KT mały, 2xEMC-KT duży. Dzięki przewodzącej powierzchni, zakłócenia w ekranach kabli w szafie sterowniczej mogą być łatwo rozpraszane. Zaburzenia związane z polem elektromagnetycznym są eliminowane przez zastosowanie metalu. System wprowadzania kabli jest łatwy w montażu. Przepusty kablowe są umieszczane w przegrodach i bezpiecznie mocowane do ramy podczas montażu.
Zalety:
- Zarówno zakłócenia przewodzone, jak i przenoszone przez pole elektromagnetyczne mogą być niezawodnie odprowadzane
- Powierzchnia odporna na zarysowania
- Kontakt z ekranem kabla w zakresie 360°
- Przepusty EMC wykonane w całości z przewodzącego elastomeru
- Duża gęstość upakowania kabli
- Bardzo dobre wartości rozpraszania ciepła
- Odporność na wibracje
- Bardzo dobry efekt ekranowania w odniesieniu do szczelności EMC
